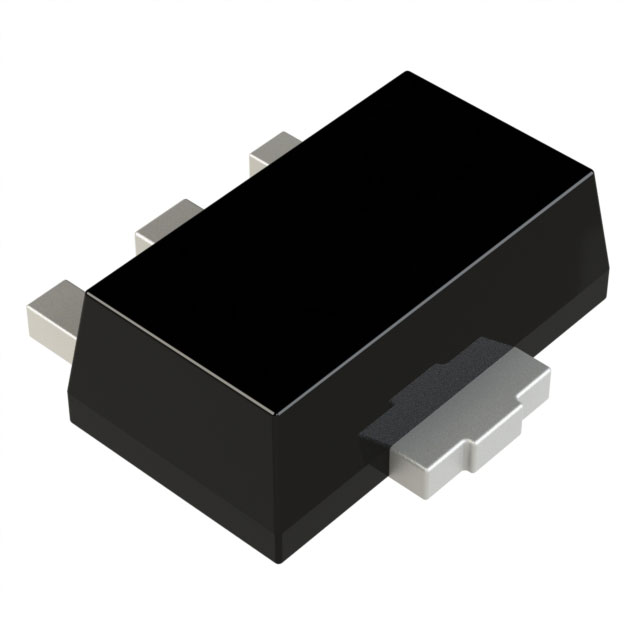

ADL5602ARKZ-R7

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 亚德诺 射频放大器, 线性, 3引脚, 最高4 GHz, 典型输出功率18dBm, 贴片安装, 噪声系数2.9dB, SOT-89封装, 18.3 dB功率增益
供应商型号: CYW-ADL5602ARKZ-R7
供应商: 海外现货
标准整包数: 1000
ANALOG DEVICES RF放大器 ADL5602ARKZ-R7

ADL5602ARKZ-R7概述

    ADL5602 RF/IF Gain Block:一款高动态范围线性放大器

    产品简介


    ADL5602 是Analog Devices公司推出的一款适用于射频(RF)和中频(IF)信号处理的宽带20 dB增益块。这款增益块广泛应用于蜂窝通信、电缆电视、军事系统和仪器仪表等领域。ADL5602提供了业界领先的动态范围,尤其适合需要高线性和低噪声特性的应用场合。

    技术参数


    - 频率范围:50 MHz 至 4.0 GHz
    - 固定增益:20 dB
    - 输出1 dB压缩点(P1dB):15.2 dBm至20.1 dBm(根据频率变化)
    - 三阶交调截点(OIP3):28.0 dBm至42.0 dBm(根据频率变化)
    - 噪声系数:2.9 dB至4.2 dB(根据频率变化)
    - 电源电压:5 V
    - 单电源供电:仅需一个5 V电源
    - 低静态电流:89 mA

    产品特点和优势


    ADL5602具备以下特点和优势:
    - 高频带宽:覆盖从50 MHz到4.0 GHz的宽广频段。
    - 高动态范围:极低的噪声系数和较高的OIP3值,确保在整个频段内提供稳定且低失真的信号处理。
    - 内部匹配:输入和输出端口分别匹配至50Ω,易于集成,减少外部无源元件的使用。
    - 热效率:采用SOT-89封装,散热性能优越。
    - 低功耗:只需一个5 V电源供电,静态电流仅为89 mA。

    应用案例和使用建议


    应用场景:
    - 蜂窝基站
    - 有线电视系统(CATV)
    - 军事雷达
    - 实验室测试仪器
    使用建议:
    在设计RF/IF前端电路时,应该考虑ADL5602的工作频率范围。通常,对于频率较低的应用,可以选择更小的耦合电容(如0.1μF),而对于频率较高的应用,则可能需要更小的耦合电容(如0.01μF)。同时,为了保持信号的纯净度,应尽量缩短接地线,减小寄生效应。

    兼容性和支持


    - 兼容性:ADL5602可与多种RF/IF信号处理芯片和模块配合使用,具体请参考相关产品手册。
    - 支持服务:Analog Devices提供详细的技术文档和在线支持,包括应用笔记、样片及评估板。同时,用户还可以通过官方网站获取更多技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号质量下降 | 检查电源电压和接地是否稳定;适当调整耦合电容大小。 |
    | 静态电流过高 | 确认电源电压在4.75 V至5.25 V范围内;检查是否有额外负载。 |
    | 噪声系数异常高 | 检查输入端是否受干扰;确认匹配网络设计正确。 |

    总结和推荐


    ADL5602 以其卓越的性能表现,在高频宽带信号处理领域表现出色。它具有高增益、高动态范围和低噪声的特点,非常适合各种高性能RF/IF应用。强烈推荐此款增益块用于任何需要高质量信号处理的场合。

ADL5602ARKZ-R7参数

参数
典型供电电流 89mA
最大输出回波损耗 -
典型噪声指数 3.3dB
最小工作供电电压 4.5V
最大工作频率 4GHz
射频类型 Cellular,CATV
测试频率 2GHz
典型输出1dB压缩功率 -
每个芯片通道数 1
典型三阶段输出截止点 42dBm
典型功率增益 19.5dB
最大输入回波损耗 -
典型工作供电电压 5V
最大工作供电电压 5.5V
最小工作频率 50MHz
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ADL5602ARKZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADL5602ARKZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES ADL5602ARKZ-R7 ADL5602ARKZ-R7数据手册

ADL5602ARKZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.2 ¥ 10.08
库存: 9000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 10080
直接购买
加入购物车
