HMC549MS8GETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.5V 960MHz 8dB(Typ) @ 960MHz 120mA 5dB 3V~5.5V 3.5dB General Purpose 1 3V 40MHz 15dB(Typ) @ 960MHz MSOPG-8 贴片安装
供应商型号: 1127-1831-2-ND
供应商: Digi-Key
标准整包数: 1

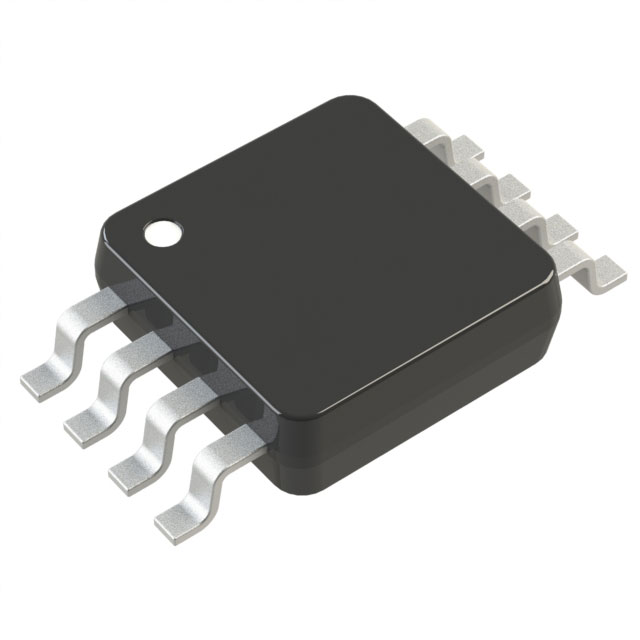

ANALOG DEVICES RF放大器 HMC549MS8GETR

HMC549MS8GETR概述


    产品简介


    HMC549MS8GE 是一款双输出低噪声放大器(Low Noise Amplifier,LNA),适用于 CATV Set Top Box、Home Gateway 和数字电视接收器等领域。其工作频率范围为 0.04 至 0.96 GHz,特别适合需要高动态范围的射频应用。HMC549MS8GE 集成了先进的 GaAs pHEMT 技术,确保了优异的噪声性能和线性度,是这些应用领域的理想选择。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 0.04 | - | 0.96 | GHz |
    | 增益 | - | 25 | - | dB |
    | 噪声系数 | 3.5 | - | 5.2 | dB |
    | 输入回波损耗 | - | 8 | - | dB |
    | 输出回波损耗 | - | 15 | - | dB |
    | 1 dB 压缩点输出功率 (P1dB) | - | 12.5 | - | dBm |
    | 三阶截断输出点 (OIP3) | - | 27 | - | dBm |
    | 二阶截断输出点 (OIP2) | - | 52 | - | dBm |
    | 电源电流 (Idd) | - | 120 | - | mA |

    产品特点和优势


    HMC549MS8GE 作为一款高性能的双输出低噪声放大器,具备多项显著特点:
    1. 宽频率范围:覆盖 0.04 至 0.96 GHz 的频率范围,适用于多种无线通信应用。
    2. 低噪声系数:典型噪声系数仅为 3.5 dB,保证信号传输过程中最小的噪声干扰。
    3. 高输出 IP3:高达 +27 dBm 的输出三阶截断点 (OIP3),能够处理大功率信号而不失真。
    4. 良好的平衡性:极佳的幅度和相位平衡,使得它可以驱动具有高输入 IP2 要求的差分输入调谐器。
    5. 方便的封装设计:采用 RoHS 合规的 MSOP8G SMT 封装,具备暴露接地焊盘,便于集成到小型化电路板设计中。

    应用案例和使用建议


    HMC549MS8GE 广泛应用于多个领域,例如数字电视接收器、多调谐器机顶盒和个人视频录像机(PVR)及家庭网关。对于具体应用中的使用建议:
    1. 正确连接:确保电源电压稳定在 +5V,外部电感和电容的正确连接。
    2. 接地设计:由于其接地焊盘,应将所有接地引脚直接连接到地面平面,以减少寄生效应。
    3. 阻抗匹配:根据实际应用需求,对输入和输出端口进行适当的阻抗匹配,以实现最佳的信号传输性能。

    兼容性和支持


    HMC549MS8GE 与市面上常见的 RF 系统兼容,适合大多数需要低噪声放大器的应用。Analog Devices 提供详尽的技术支持,包括应用指南和常见问题解答。如需进一步技术支持,可以联系他们的客户服务热线。

    常见问题与解决方案


    1. 问:如何确保 HMC549MS8GE 正确供电?
    - 答:使用稳定的直流电源,确保供电电压在 +4.5V 至 +5.5V 之间,并且电流不超过 120 mA。
    2. 问:如何避免信号失真?
    - 答:保持输入信号在规定的范围内,特别是在处理大功率信号时,需要密切关注 OIP3 和 OIP2 指标,以防止信号失真。
    3. 问:如何优化接地设计?
    - 答:确保所有接地引脚和暴露接地焊盘直接连接到地面平面,并且使用足够数量的过孔来减少接地阻抗。

    总结和推荐


    HMC549MS8GE 是一款非常优秀的低噪声放大器,它在动态范围、增益稳定性、噪声系数等方面均表现出色,适用于多种高性能射频应用。结合其紧凑的封装设计和高性价比,它无疑是这一领域的一个理想选择。综上所述,我们强烈推荐 HMC549MS8GE 给对射频性能有较高要求的应用场景。

HMC549MS8GETR参数

参数
最小工作频率 40MHz
典型三阶段输出截止点 -
最大工作频率 960MHz
射频类型 General Purpose
典型噪声指数 3.5dB
最小工作供电电压 3V
最大输出回波损耗 15dB(Typ) @ 960MHz
每个芯片通道数 1
最大工作供电电压 5.5V
典型输出1dB压缩功率 -
典型工作供电电压 3V~5.5V
典型功率增益 5dB
测试频率 -
最大输入回波损耗 8dB(Typ) @ 960MHz
典型供电电流 120mA
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 MSOPG-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC549MS8GETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC549MS8GETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC549MS8GETR HMC549MS8GETR数据手册

HMC549MS8GETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
