首页  >  产品百科  >  HMC517LC4TR-R5

HMC517LC4TR-R5

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.5V 26GHz 15dB(Typ) @ 26000MHz 67mA 19dB 13dBm 3V 2.6dB VSAT 1 17GHz,26GHz 17dB(Typ) @ 26000MHz QFN-24-EP 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: Y-HMC517LC4TR-R5
供应商: 期货订购
标准整包数: 400

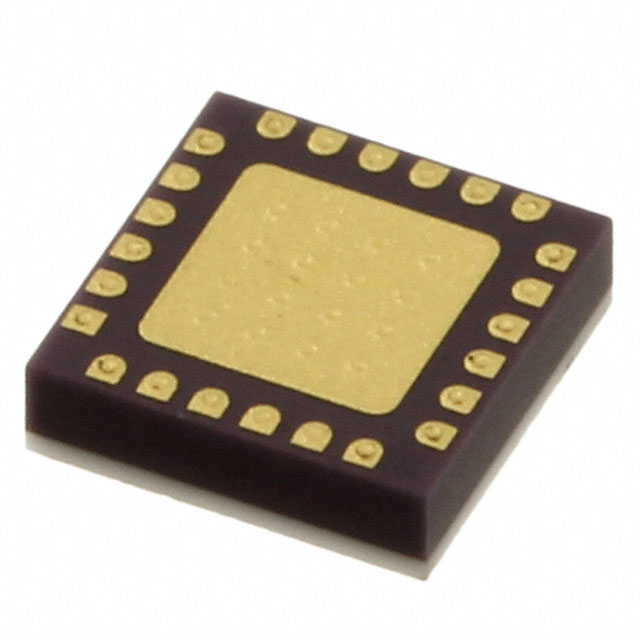

ANALOG DEVICES RF放大器 HMC517LC4TR-R5

HMC517LC4TR-R5概述

    # HMC517LC4 SMT PHEMT Low Noise Amplifier 技术手册

    产品简介


    基本信息
    HMC517LC4是一款高动态范围GaAs pHEMT MMIC低噪声放大器(LNA),采用无铅、符合RoHS标准的表面贴装技术(SMT)封装。其主要功能是作为17到26 GHz频率范围内的低噪声放大器或驱动器放大器,适用于多种通信和测试设备。
    主要功能
    - 小信号增益:19 dB
    - 噪声系数:2.5 dB
    - 输出三阶截点(OIP3):+23 dBm
    - 单电源:+3 V,67 mA
    应用领域
    - 点对点无线通讯
    - 点对多点无线通讯和VSAT系统
    - 测试设备和传感器
    - 军事应用

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 17 | - | 26 | GHz |
    | 增益 | 16 | 19 | 18 | dB |
    | 增益温度变化率 | 0.02 | 0.03 | 0.03 | dB/°C|
    | 噪声系数 | 2.5 | 3.1 | 3.3 | dB |
    | 输入反射损耗 | 15 | 15 dB |
    | 输出反射损耗 | 11 | 17 dB |
    | 1 dB压缩输出功率(P1dB)| 12 | 13 dBm |
    | 饱和输出功率(Psat) | 15 | 16 dBm |
    | 输出三阶截点(IP3) | 23 | 24 dBm |

    产品特点和优势


    特点
    - 采用GaAs pHEMT工艺,保证高动态范围
    - 宽频率范围:17到26 GHz
    - 高增益:19 dB
    - 低噪声系数:2.5 dB
    - 符合RoHS标准,无铅封装
    - 50 Ω输入/输出阻抗匹配
    - 单电源供电:+3 V @ 67 mA
    优势
    - 在广泛的温度范围内保持高性能,具有良好的增益稳定性
    - 高OIP3特性使其可用于高频通信系统
    - 便于表面贴装制造技术(SMT),提高生产效率

    应用案例和使用建议


    应用案例
    HMC517LC4适用于多种场景,例如点对点和点对多点无线通讯系统。在VSAT系统和军事通信中也有广泛应用。其卓越的性能使得它成为高频雷达和测试设备的理想选择。
    使用建议
    - 为了确保最佳性能,在设计电路时应注意RF电路设计技巧,使用50 Ω阻抗匹配的信号线。
    - 底座和封装引脚必须直接连接到接地平面。
    - 多个通孔应该用于连接顶部和底部的地平面以降低噪声干扰。
    - 推荐使用适当的散热装置来避免过热问题。

    兼容性和支持


    兼容性
    HMC517LC4与其他表面贴装技术和高频组件兼容。由于其标准化封装和广泛的应用范围,可轻松集成到现有的电子系统中。
    支持
    Analog Devices提供全面的技术支持服务。如果需要价格、交货时间或订购方面的信息,可以通过电话(781-329-4700)或官方网站(www.analog.com)联系他们。应用支持也可以通过免费热线(1-800-ANALOG-D)获得。

    常见问题与解决方案


    问题1:如何正确处理静电敏感器件?
    解决方案:
    - 在操作之前务必穿戴防静电腕带,并确保工作台面接地。
    - 避免直接接触电路板上的IC和焊盘。
    问题2:电路板组装时如何确保接地?
    解决方案:
    - 所有地面引脚及底座都应直接连接到地面层。
    - 使用多个通孔将顶部和底部地面层连接起来,减少接地噪声。

    总结和推荐


    综合评估
    HMC517LC4凭借其出色的高频性能、稳定的温度适应性和易于表面贴装的优势,成为现代高频通信系统的关键组件。其在军事、测试设备和无线通讯领域的广泛应用证明了其可靠性。
    推荐
    鉴于其卓越的性能和多功能性,强烈推荐使用HMC517LC4作为各种高频应用中的低噪声放大器或驱动器放大器。无论是开发新的通信系统还是升级现有设备,HMC517LC4都是理想的选择。

HMC517LC4TR-R5参数

参数
典型噪声指数 2.6dB
典型输出1dB压缩功率 13dBm
典型三阶段输出截止点 -
最大工作频率 26GHz
典型供电电流 67mA
典型功率增益 19dB
最大输入回波损耗 15dB(Typ) @ 26000MHz
最大工作供电电压 5.5V
测试频率 -
最小工作供电电压 -
典型工作供电电压 3V
射频类型 VSAT
每个芯片通道数 1
最大输出回波损耗 17dB(Typ) @ 26000MHz
最小工作频率 17GHz,26GHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-24-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC517LC4TR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC517LC4TR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC517LC4TR-R5 HMC517LC4TR-R5数据手册

HMC517LC4TR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
