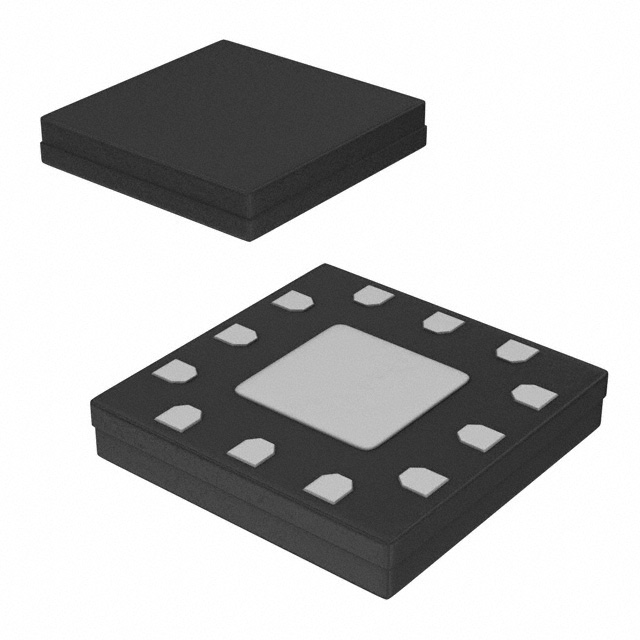

HMC3653LP3BE

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 6V 15GHz 11dB(Typ) @ 15000MHz 40mA 15dB 13.5dBm 5V 4dB 26dBm General Purpose 1 7GHz,15GHz 7dB(Typ) @ 15000MHz QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 4030272
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES RF放大器 HMC3653LP3BE

HMC3653LP3BE概述

    HMC3653LP3BE HBT Gain Block MMIC Amplifier: Technical Overview

    1. 产品简介


    产品类型: 高频放大器
    主要功能: 提供从7 GHz到15 GHz范围内的高频信号放大。
    应用领域: 主要应用于点对点无线通信、点对多点无线通信、甚小口径终端(VSAT)、射频前端驱动以及军事电子战(Military EW)等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 频率范围 | 7 GHz 15 GHz |
    | 增益 | 10.5 dB| 14 dB | 15 dB |
    | 增益温度变化率 | 0.016 dB/°C 0.022 dB/°C |
    | 输入回波损耗 | 14 dB | 15 dB | 11 dB |
    | 输出回波损耗 | 8 dB | 8 dB | 7 dB |
    | 输出压缩点(P1dB) | 13 dBm | 16 dBm | 12 dBm |
    | 输出三阶截获点(IP3) | 26 dBm | 28 dBm | 26 dBm |
    | 噪声系数 | 6 dB | 4 dB | 4 dB |
    | 工作电压(Vcc) | 5 V
    | 工作电流(Icc) | 40 mA | 55 mA | 40 mA |

    3. 产品特点和优势


    - 高输出IP3: 支持 +28 dB 输出IP3,确保系统具备高动态范围。
    - 低噪声系数: 仅4 dB 的噪声系数,确保出色的信号质量。
    - 紧凑封装: 采用12引脚3x3 mm的小尺寸QFN封装,适用于各种高密度集成应用。
    - 温度稳定性: 增益随温度变化稳定,保证了产品在不同环境下的可靠性和一致性。
    - 广泛应用: 能够满足多种高性能应用需求,如雷达、通信、测试设备等。

    4. 应用案例和使用建议


    应用场景:
    - 点对点无线通信: 可用于连接两个固定点之间的数据传输,确保高速且可靠的通信。
    - VSAT卫星通信: 适合用于小型地面站与卫星之间的通信链路,提高信噪比。
    - 军用电子战: 在复杂电磁环境中保持通信系统的稳定性和安全性。
    使用建议:
    - 电路设计: 确保信号线具有50欧姆的阻抗匹配,同时将接地引脚直接连接至地平面,以减少干扰。
    - 散热管理: 注意该器件的功耗,尤其是长时间高功率工作时,需要适当的散热措施。
    - 测试验证: 使用评估板进行测试验证,确保器件能够在实际应用环境中正常工作。

    5. 兼容性和支持


    - 兼容性: HMC3653LP3BE 具有良好的电气兼容性,适用于标准的50欧姆系统。
    - 技术支持: Analog Devices 提供全面的技术支持,包括详细的安装指南、设计建议和故障排除手册。
    - 售后服务: 客户可通过电话或在线订购平台获得产品和服务支持,确保客户能够及时解决问题。

    6. 常见问题与解决方案


    - 问题1:增益不稳定
    - 解决方案: 检查输入和输出信号线的阻抗匹配情况,确保接地路径无误。
    - 问题2:过热保护
    - 解决方案: 添加散热片或风扇进行主动冷却,降低器件工作温度。
    - 问题3:噪声过大
    - 解决方案: 优化电源滤波电路,减小电源噪声对放大器的影响。

    7. 总结和推荐


    HMC3653LP3BE是一款高性能的高频放大器,具备高增益、低噪声系数和高可靠性等特点,适用于各类高频无线通信应用。该产品通过出色的温度稳定性及紧凑的封装设计,能够在各种恶劣环境下稳定运行。强烈推荐该产品用于高要求的应用场景中。如果您需要进一步的技术支持或样品申请,请联系Analog Devices的销售和技术支持团队。

HMC3653LP3BE参数

参数
最大工作频率 15GHz
最大输出回波损耗 7dB(Typ) @ 15000MHz
典型工作供电电压 5V
最小工作频率 7GHz,15GHz
测试频率 -
典型噪声指数 4dB
典型供电电流 40mA
典型输出1dB压缩功率 13.5dBm
最大工作供电电压 6V
典型功率增益 15dB
每个芯片通道数 1
射频类型 General Purpose
最小工作供电电压 -
最大输入回波损耗 11dB(Typ) @ 15000MHz
典型三阶段输出截止点 26dBm
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC3653LP3BE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
