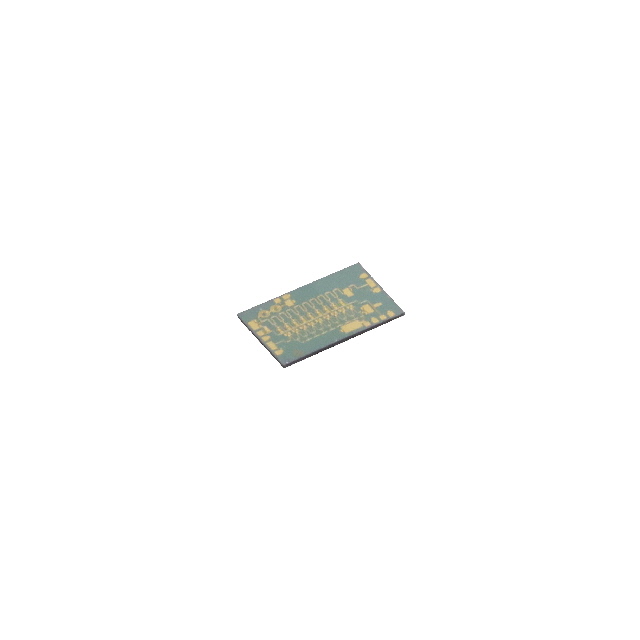

HMC1126

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 8.5V 50GHz 12dB(Typ) @ 50000MHz 65mA 11dB 13dBm 5dB 24dBm VSAT 1 2GHz 12dB(Typ) @ 50000MHz 贴片安装 2.3mm*1.45mm*50μm
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES RF放大器 HMC1126

HMC1126概述

    HMC1126 GaAs pHEMT MMIC Power Amplifier 技术手册解析

    1. 产品简介


    HMC1126是一款由砷化镓(GaAs)制成的伪高迁移率场效应晶体管(pHEMT)单片微波集成电路(MMIC),专为2 GHz至50 GHz的工作频率范围设计。它是一款分布式功率放大器,主要功能是在高频段提供高性能增益、输出压缩功率及高线性度,广泛应用于测试仪器、微波无线电、卫星通信、军事和空间应用、电信基础设施以及光纤通信等领域。

    2. 技术参数


    HMC1126的主要技术规格如下表所示:
    | 参数 | 值 | 单位 |
    |
    | 工作频率范围 | 2 GHz 至 50 GHz
    | 输出压缩功率(P1dB) | 17.5 dBm 典型值
    | 饱和输出功率(PSAT) | 21 dBm 典型值
    | 增益 | 11 dB 典型值
    | 输出第三阶交调截点(IP3) | 28 dBm 典型值
    | 供电电压 | 5 V 65 mA
    | 50Ω 匹配输入/输出
    具体参数详细见下表:
    - 在2 GHz 至 10 GHz 频段:增益8到11 dB,输入返回损耗12 dB,输出返回损耗14 dB
    - 在10 GHz 至 26 GHz 频段:增益8到10.5 dB,输入返回损耗14 dB,输出返回损耗20 dB
    - 在26 GHz 至 40 GHz 频段:增益8到11 dB,输入返回损耗20 dB,输出返回损耗218 dB
    - 在40 GHz 至 50 GHz 频段:增益8到10.5 dB,输入返回损耗12 dB,输出返回损耗12 dB

    3. 产品特点和优势


    HMC1126具备出色的增益和输出功率,适用于高频应用。具体优势包括:
    - 在广泛的频带内保持高性能增益
    - 良好的线性度,确保低噪声和高信号完整性
    - 宽泛的工作温度范围(-55°C至+85°C)
    - 易于集成的设计,匹配50Ω阻抗,简化系统设计

    4. 应用案例和使用建议


    HMC1126常用于测试仪器、微波无线电和VSAT系统、军事和空间通信、电信基础设施和光纤通信等领域。例如,在测试仪器中,它可以作为信号增强器来提高测试精度。在实际使用中,建议遵循推荐的上电和下电顺序,以避免可能的损伤。

    5. 兼容性和支持


    HMC1126设计为易于与其他电子元件和设备集成。建议通过微带传输线将射频信号连接到芯片,并考虑散热方案以延长使用寿命。Analog Devices提供全面的技术支持和售后服务,确保用户能够充分发挥其潜力。

    6. 常见问题与解决方案


    - 问:如何确保正确的增益?
    - 答: 通过调整VGG1控制电压以实现预期的电流消耗(IDD = 65 mA)。

    - 问:在高温下如何保持性能?
    - 答: 确保适当的热管理和选择合适的封装材料。
    - 问:如何减少失真?
    - 答: 调整VGG1和VGG2的偏置电压,以优化第三阶交调截点(IP3)。

    7. 总结和推荐


    HMC1126是一款高性能的砷化镓MMIC功率放大器,适用于需要高增益和宽带宽的应用。其强大的功能使其成为众多领域的理想选择。建议在高要求的应用中采用,特别是在需要高可靠性、精确度和低噪声的环境中。

HMC1126参数

参数
最大输出回波损耗 12dB(Typ) @ 50000MHz
典型功率增益 11dB
最大工作频率 50GHz
每个芯片通道数 1
最小工作频率 2GHz
最大工作供电电压 8.5V
典型供电电流 65mA
射频类型 VSAT
典型三阶段输出截止点 24dBm
最大输入回波损耗 12dB(Typ) @ 50000MHz
最小工作供电电压 -
典型噪声指数 5dB
测试频率 -
典型工作供电电压 -
典型输出1dB压缩功率 13dBm
长*宽*高 2.3mm*1.45mm*50μm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HMC1126厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1126数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC1126 HMC1126数据手册

HMC1126封装设计

查看详情并下载
Symbol
Footprint
3D Model
