HMC576LC3BTR-R5

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.5V 29GHz 5V DBS,VSAT 4.5V 18GHz,29GHz 10dB QFN-12-EP 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: Y-HMC576LC3BTR-R5
供应商: 期货订购
标准整包数: 200

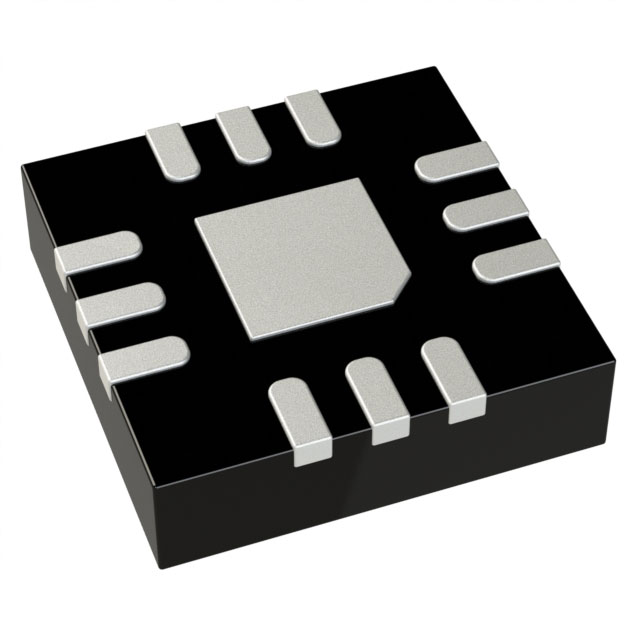

ANALOG DEVICES RF放大器 HMC576LC3BTR-R5

HMC576LC3BTR-R5概述

    # HMC576LC3B 技术手册解析

    1. 产品简介


    HMC576LC3B 是一款高性能、低功耗的GaAs MMIC(单片微波集成电路)x2 活动频率倍增器,专为18至29 GHz范围内的射频应用设计。这款产品采用表面贴装技术(SMT),封装于符合RoHS标准的3x3 mm尺寸无铅封装中。它非常适合需要高输出功率、低输入驱动和卓越隔离度的应用场景,如时钟生成、点对点无线电、VSAT(甚小口径终端)以及测试仪器等领域。此外,它也适用于军用及航天工业。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入频率范围 | 9 14.5 | GHz |
    | 输出频率范围 | 18 29 | GHz |
    | 输出功率 15 dBm |
    | Fo隔离 | >20 dBc |
    | 3Fo隔离 | >20 dBc |
    | 输入回波损耗 | 10 dB |
    | 输出回波损耗 | 10 dB |
    | 单边带相位噪声(100 kHz偏移) | -132 dBc/Hz |
    | 工作温度范围 | -40 | +25 | +85 | °C |
    | 存储温度范围 | -65 +150 | °C |

    3. 产品特点和优势


    HMC576LC3B 的关键优势在于其高输出功率(+15 dBm)和低输入驱动需求(0到+6 dBm)。它的Fo和3Fo隔离度均超过20 dBc,有助于减少干扰并提高系统稳定性。此外,这款器件具备优异的单边带相位噪声性能(-132 dBc/Hz @ 100 kHz偏移),适合对噪声敏感的应用场合。其RoHS合规且无需线缆绑定的设计进一步简化了生产流程,提升了制造效率。

    4. 应用案例和使用建议


    应用案例
    - 时钟生成:支持SONET OC-192 和SDH STM-64标准。
    - 无线通信:适用于点对点和VSAT无线电系统。
    - 测试设备:可用作测试仪器的核心部件。
    - 军工航天:满足军事和太空环境下的严格要求。
    使用建议
    在实际应用中,确保输入信号在规定范围内,并正确连接外部电容(C1, C2为100 pF;C3, C4为1,000 pF;C5, C6为2.2 µF)。此外,使用高质量的射频板材料(如Rogers 4350)可以最大化发挥器件性能。

    5. 兼容性和支持


    HMC576LC3B 可直接与其他主流SMT设备兼容,便于集成到现有系统中。制造商提供了详尽的应用支持服务,包括电话咨询(978-250-3343或apps@hittite.com)以及在线订购平台(www.hittite.com)。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率偏低 | 检查输入信号强度及外部电容连接。 |
    | 温度过高 | 确保良好的散热设计并降低环境温度。|
    | 隔离度不足 | 调整输入阻抗匹配以改善隔离效果。 |

    7. 总结和推荐


    综上所述,HMC576LC3B 是一款高度可靠且性能优越的频率倍增器,特别适合高频段的应用需求。其出色的输出功率、优秀的隔离特性和便捷的安装方式使其在市场上具有很强的竞争优势。对于需要高性能频率倍增器的设计工程师来说,这款产品无疑是一个值得推荐的选择。

HMC576LC3BTR-R5参数

参数
典型三阶段输出截止点 -
最小工作供电电压 4.5V
最大输出回波损耗 10dB
典型功率增益 -
典型输出1dB压缩功率 -
最小工作频率 18GHz,29GHz
典型噪声指数 -
最大工作供电电压 5.5V
最大工作频率 29GHz
测试频率 -
典型供电电流 -
每个芯片通道数 -
射频类型 DBS,VSAT
典型工作供电电压 5V
最大输入回波损耗 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN-12-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC576LC3BTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC576LC3BTR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC576LC3BTR-R5 HMC576LC3BTR-R5数据手册

HMC576LC3BTR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
