HMC286ETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 7V 2.5GHz 12dB(Typ) @ 2500MHz 8.5mA 19dB 6dBm 1.7dB 12dBm 2.4GHz Bluetooth,WLAN 1 2.3GHz 4.5dB(Typ) @ 2500MHz SOT-23-6 贴片安装
供应商型号: 1127-1319-2-ND
供应商: Digi-Key
标准整包数: 1

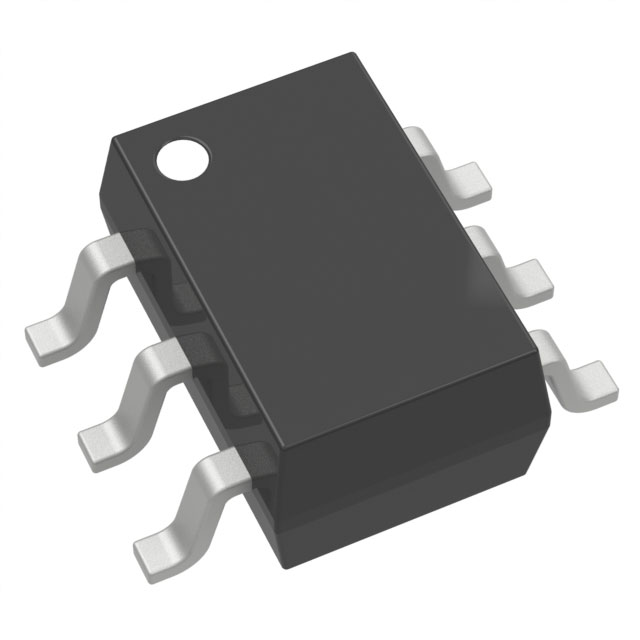

ANALOG DEVICES RF放大器 HMC286ETR

HMC286ETR概述


    产品简介


    产品名称: HMC286 / HMC286E
    产品类型: GaAs MMIC(砷化镓单片微波集成电路)低噪声放大器
    主要功能: 高增益、低噪声、小尺寸
    应用领域: 蓝牙、家庭射频通信、802.11 WLAN无线电、PCMCIA平台

    技术参数


    - 频率范围: 2.3 - 2.5 GHz
    - 增益: 19 dB(典型值)
    - 噪声系数: 1.7 dB(典型值),最大为2.5 dB
    - 电源电压: +3 V
    - 电流消耗: 8.5 mA(典型值),最大为12.5 mA
    - 输出1 dB压缩点: +6 dBm
    - 三阶截断点(IP3): 9 dBm到12 dBm
    - 温度范围: 工作温度-40°C至+85°C,存储温度-65°C至+150°C

    产品特点和优势


    - 高增益: 在2.3至2.5 GHz范围内提供19 dB的增益,确保信号强度最大化。
    - 低噪声系数: 噪声系数仅为1.7 dB,这有助于提高整个系统的信噪比。
    - 小型封装: 使用SOT26封装,尺寸仅为0.118" x 0.118",适合紧凑型设计。
    - 无需外部组件: 所有匹配电路均集成在芯片内部,减少了系统复杂度和成本。

    应用案例和使用建议


    应用场景:
    - 蓝牙通信: 在蓝牙设备中用于增强接收信号强度。
    - 家庭射频通信: 适用于无线网络连接,如802.11 WLAN。
    - PCMCIA平台: 由于其超小尺寸和高可靠性,非常适合PCMCIA平台的设计。
    使用建议:
    - 确保在应用电路板上使用射频设计技术,如保持50欧姆阻抗。
    - 尽量采用多层板并利用过孔连接顶层和底层的接地平面,以降低杂散信号的影响。
    - 按照厂商提供的参考设计布局,确保放大器的最佳性能。

    兼容性和支持


    兼容性:
    - 本产品适用于各种符合2.4GHz标准的射频模块设计,易于与其他ASIC芯片集成。
    - 支持RoHS标准,符合环保要求。
    支持和服务:
    - 用户可以联系Hittite公司的技术支持团队,获取进一步的技术支持和指导。
    - 通过官方网站或电话可获取产品价格和交货信息。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题: 放大器无输出
    解决方案: 检查电源电压是否正确,确认RFIN引脚已正确连接,并检查是否有短路或开路情况。
    - 问题: 输出功率不足
    解决方案: 确认所有接地点均已正确接地,且电源电压稳定。同时,检查输入信号的强度和频率是否在规格范围内。
    - 问题: 增益不稳定
    解决方案: 核对连接线缆和接插件的阻抗匹配情况,确认电路板的设计是否符合射频设计规范。

    总结和推荐


    综合评估:
    - 主要优点: 高增益、低噪声系数、超小尺寸、无需外部组件、支持RoHS标准。
    - 市场竞争力: 在蓝牙、家庭射频通信及802.11 WLAN等应用中具有显著优势,是高性能低噪声放大器的理想选择。
    - 使用建议: 推荐在需要紧凑设计和高性能的射频应用中使用HMC286 / HMC286E,确保按照规范进行电路设计和调试。
    综上所述,HMC286 / HMC286E是一款性能卓越的低噪声放大器,值得在相关应用中推荐使用。

HMC286ETR参数

参数
典型三阶段输出截止点 12dBm
最小工作供电电压 -
最大输出回波损耗 4.5dB(Typ) @ 2500MHz
最大工作频率 2.5GHz
典型功率增益 19dB
测试频率 2.4GHz
典型噪声指数 1.7dB
典型工作供电电压 -
最小工作频率 2.3GHz
最大输入回波损耗 12dB(Typ) @ 2500MHz
典型供电电流 8.5mA
典型输出1dB压缩功率 6dBm
射频类型 Bluetooth,WLAN
最大工作供电电压 7V
每个芯片通道数 1
3mm(Max)
1.7mm(Max)
1.45mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
