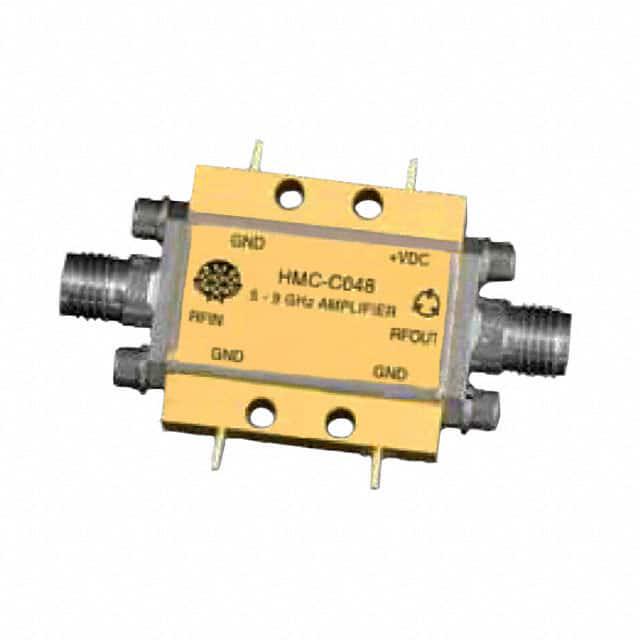

HMC-C048

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 16V 9GHz 14dB(Typ) @ 9000MHz 105mA 22.5dB 12V 1.75dB 5GHz VSAT 1 5GHz,9GHz 15dB(Typ) @ 9000MHz 贴片安装 41.66mm*19.97mm*8mm
供应商型号: 1127-3722-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF放大器 HMC-C048

HMC-C048概述

    HMC-C048 Low Noise Amplifier模块技术手册

    1. 产品简介


    HMC-C048是一款基于GaAs MMIC(单片微波集成电路)pHEMT(假栅高电子迁移率晶体管)的低噪声放大器模块,工作频率范围为5到9GHz。该模块封装在一个微型的密封模块中,适用于电信基础设施、微波无线电、VSAT(甚小口径终端卫星通信系统)、军事及航天领域以及测试仪器仪表等。

    2. 技术参数


    以下是HMC-C048的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 频率范围 | 5 - 9 GHz
    | 增益 | 18.5 dB | 22.5 dB
    | 噪声系数 | 1.75 dB | 2.3 dB
    | 输入回波损耗 | 14 dB
    | 输出回波损耗 | 15 dB
    | 输出1dB压缩点功率 (P1dB) | 12 dBm | 14.8 dBm
    | 饱和输出功率 (Psat) | 16.7 dBm
    | 输出三阶交调截点 (IP3) | 25 dBm
    | 工作温度范围 | -55°C | +85°C
    | 供电电压 | +8V | +16V

    3. 产品特点和优势


    HMC-C048低噪声放大器模块具备以下特点和优势:
    - 高动态范围和增益:提供高达22 dB的增益和宽广的频率范围,使其在各种应用场景中表现优异。
    - 卓越的低噪声性能:噪声系数仅为1.75 dB,确保信号完整性。
    - 内部匹配至50Ω:简化了与其他50Ω系统的连接,提高了系统的鲁棒性。
    - 广泛的温度适应性:在-55°C到+85°C的工作范围内保持稳定性能。
    - 现场可更换连接器:方便安装和维护。

    4. 应用案例和使用建议


    HMC-C048广泛应用于电信基础设施、微波无线电、VSAT、军事及航天领域以及测试仪器仪表。以下是部分典型应用案例:
    - 电信基础设施:用于增强长距离通信链路的信号强度。
    - 微波无线电:作为微波中继站的核心组件,提高信号传输质量。
    使用建议:
    - 在高温环境下使用时,需注意监测温度,避免超过最大工作温度。
    - 确保电源电压在指定范围内,以维持最佳性能。

    5. 兼容性和支持


    HMC-C048模块可与其他50Ω标准接口兼容,确保良好的互操作性。Hittite Microwave Corporation提供了详尽的应用支持和技术文档,包括S参数模型和材料声明等资源,帮助用户更好地理解和使用该模块。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:增益不足。
    - 解决方案:检查电源电压是否在+8V到+16V之间,同时确认输入信号是否符合要求。

    - 问题:噪声系数较高。
    - 解决方案:检查安装过程是否正确,尤其是接地点和射频线缆的连接是否良好。

    7. 总结和推荐


    综上所述,HMC-C048是一款高性能的低噪声放大器模块,具有卓越的动态范围、增益和低噪声性能。其广泛的应用场景和简便的安装特性使其在市场上具备强大的竞争力。推荐使用此模块的用户在关键领域和项目中考虑采用HMC-C048,以实现最佳的信号处理效果。

HMC-C048参数

参数
射频类型 VSAT
最大工作频率 9GHz
典型功率增益 22.5dB
每个芯片通道数 1
最大工作供电电压 16V
测试频率 5GHz
最小工作供电电压 -
典型噪声指数 1.75dB
典型工作供电电压 12V
典型输出1dB压缩功率 -
典型供电电流 105mA
典型三阶段输出截止点 -
最小工作频率 5GHz,9GHz
最大输出回波损耗 15dB(Typ) @ 9000MHz
最大输入回波损耗 14dB(Typ) @ 9000MHz
长*宽*高 41.66mm*19.97mm*8mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装,散装

HMC-C048厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC-C048数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC-C048 HMC-C048数据手册

HMC-C048封装设计

查看详情并下载
Symbol
Footprint
3D Model
