ADL5601ARKZ-R7

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 亚德诺 射频放大器, 线性, 3引脚, 最高4 GHz, 典型输出功率16.3dBm, 贴片安装, 噪声系数3.9dB, SOT-89封装, 15.6 dB功率增益
供应商型号: 4030236
供应商: 海外现货
标准整包数: 1

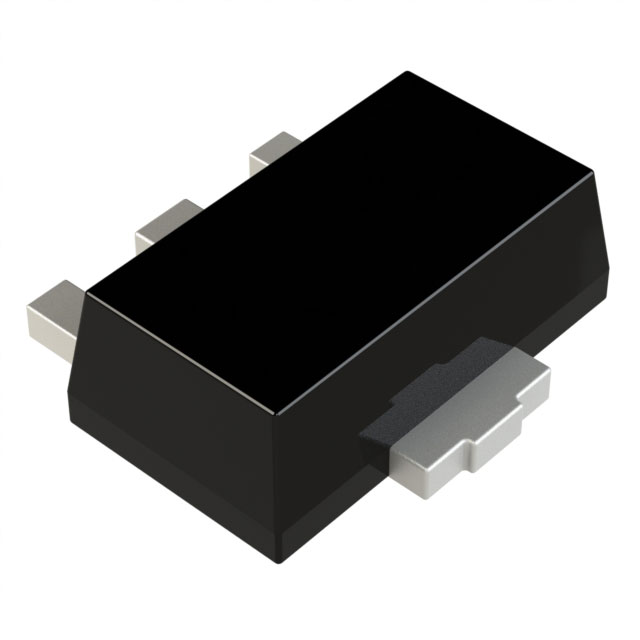

ANALOG DEVICES RF放大器 ADL5601ARKZ-R7

ADL5601ARKZ-R7概述


    产品简介


    ADL5601射频/中频增益块
    ADL5601是一款用于宽带应用的固定增益为15 dB的线性放大器,其工作频率范围可达4.0 GHz。这款射频增益块主要应用于多种设备中,如蜂窝网络、电缆电视系统(CATV)、军事设备及测量仪器。ADL5601的特点是能够在全频段范围内提供最高的动态范围。

    技术参数


    - 频率范围: 50 MHz至4.0 GHz
    - 固定增益: 15 dB
    - 输出1 dB压缩点 (P1dB):
    - 900 MHz时:19.0 dBm
    - 700 MHz时:18.0 dBm
    - 三阶交调截点 (OIP3):
    - 900 MHz时:43.0 dBm
    - 噪声系数:
    - 900 MHz时:3.7 dB
    - 电源电压: 单电源5 V
    - 静态电流: 83 mA
    - 封装: 节能型SOT-89封装
    - 静电放电保护: ±1.5 kV (Class 1C)

    产品特点和优势


    - 内部匹配: 输入和输出内部匹配至50 Ω,简化集成。
    - 高性能: 极低的噪声系数和极高的OIP3,适用于高要求的应用场合。
    - 温度稳定性: 增益在整个温度范围内的稳定性出色,可稳定在±0.50 dB。
    - 节能设计: 单电源供电且功耗较低,仅消耗83 mA的静态电流。
    - 高效散热: 节能型SOT-89封装提高了热效率。

    应用案例和使用建议


    应用案例:
    - 蜂窝网络: 在手机基站中作为射频前端放大器。
    - CATV系统: 用于提升信号强度,减少信号衰减。
    - 军事和测量仪器: 广泛应用于雷达系统和精密测量仪器中。
    使用建议:
    - 射频前端: 在设计射频前端时,应注意匹配输入输出阻抗,以达到最佳性能。
    - 电源稳定性: 确保电源电压稳定在5 V,避免因电源波动引起的性能下降。
    - 热管理: 由于该器件在高频下运行,确保良好的热管理和散热,以维持稳定性能。

    兼容性和支持


    - 兼容性: ADL5601可以与其他标准射频组件无缝对接,如其他同类型的放大器和滤波器。
    - 支持: Analog Devices提供了详细的文档和技术支持服务,以帮助用户进行设计和故障排查。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号失真严重 | 检查输入信号是否过强,适当调整输入功率。 |
    | 噪声增加 | 检查电路板布局,确保正确的地线连接。 |
    | 静电损坏 | 使用防静电措施,如佩戴防静电手环进行操作。 |

    总结和推荐


    ADL5601是一款高性能的射频/中频增益块,具有固定的15 dB增益和广泛的工作频率范围,适用于多种应用领域。其出色的动态范围、内部匹配和优秀的温度稳定性使其成为许多高要求应用的理想选择。总体来说,这款产品在射频和中频信号处理方面表现出色,非常值得推荐使用。

ADL5601ARKZ-R7参数

参数
典型功率增益 15dB
每个芯片通道数 1
最大输入回波损耗 -
射频类型 General Purpose
最大输出回波损耗 -
典型输出1dB压缩功率 -
最小工作供电电压 4.5V
典型工作供电电压 4.5V~5.5V
最大工作供电电压 5.5V
测试频率 900MHz
典型三阶段输出截止点 43dBm
最小工作频率 50MHz
最大工作频率 4GHz
典型噪声指数 3.7dB
典型供电电流 83mA
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)
通用封装 SOT-89-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADL5601ARKZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADL5601ARKZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES ADL5601ARKZ-R7 ADL5601ARKZ-R7数据手册

ADL5601ARKZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
