首页  >  产品百科  >  HMC-C072

HMC-C072

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 9V 12GHz 15dB(Typ) @ 12000MHz 170mA 11dB 7V 4.5dB VSAT 1 6GHz,12GHz 15dB(Typ) @ 12000MHz 贴片安装 48.26mm*28.96mm*14.1mm
供应商型号: Y-HMC-C072
供应商: 期货订购
标准整包数: 1

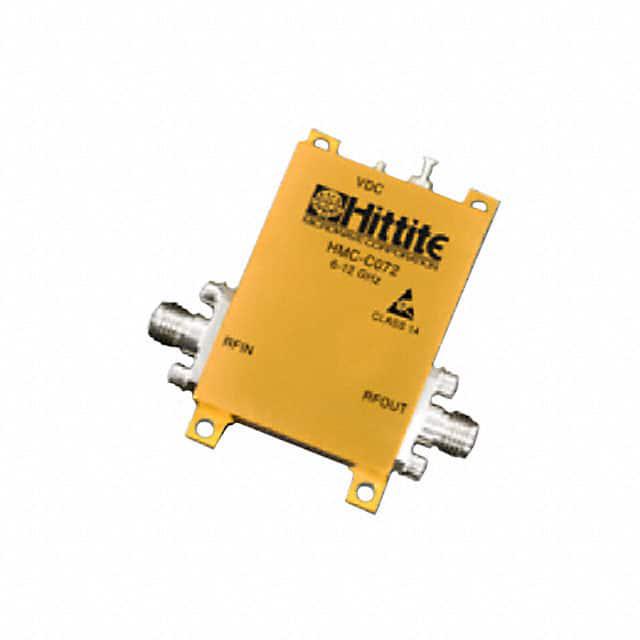

ANALOG DEVICES RF放大器 HMC-C072

HMC-C072概述

    电子元器件产品技术手册:HMC-C072 超低相位噪声放大器

    1. 产品简介


    HMC-C072是一款由Hittite Microwave Corporation生产的超低相位噪声放大器,适用于6至12 GHz频率范围。该产品具有高动态范围和优秀的电气特性,广泛应用于微波无线电、军事及太空、测试仪器和VSAT等领域。

    2. 技术参数


    - 频率范围: 6 - 12 GHz
    - 增益: 11 dB
    - 增益平坦度: ±1 dB
    - 噪声系数: 4.5 dB
    - 输入回波损耗: 15 dB
    - 输出回波损耗: 15 dB
    - 饱和输出功率 (Psat): 22 dBm
    - 输出功率压缩点 (P1dB): 20 dBm
    - 三阶互调截点 (IP3): 34 dBm
    - 电源电流: 170 - 200 mA
    - 相位噪声:
    - @ 1 kHz偏移: -167 dBc/Hz
    - @ 10 kHz偏移: -176 dBc/Hz
    - @ 100 kHz偏移: -180 dBc/Hz
    - 工作温度范围: -55 °C 至 +85 °C
    - 单电源电压: +7 V

    3. 产品特点和优势


    - 超低相位噪声: -167 dBc/Hz @ 1 kHz偏移,适用于高精度调制架构。
    - 高增益: 11 dB,适用于需要增强信号强度的应用。
    - 宽频带匹配: 内部匹配至50 Ω,DC阻塞确保稳定性能。
    - 高可靠性: 赫密封装,提高耐用性和抗干扰能力。
    - 易于安装: 可拆卸MA连接器,方便直接连接微带或共面电路。

    4. 应用案例和使用建议


    - 微波无线电: 在微波通信系统中,HMC-C072可以提供稳定的信号传输,特别是在需要高精度和低相位噪声的场景中。
    - 军事及太空: 高可靠性和超低相位噪声特性使其成为军事通信和太空应用的理想选择。
    - 测试仪器: 适用于各类测试仪器,如频谱分析仪和信号发生器,提供高精度测量结果。
    使用建议:
    - 确保正确接地以减少噪声干扰。
    - 在设计时考虑温度对性能的影响,特别是在极端温度下。

    5. 兼容性和支持


    HMC-C072与多种标准接口兼容,如50 Ω输入/输出。Hittite Microwave Corporation提供详尽的技术支持,确保用户能够充分利用其性能。

    6. 常见问题与解决方案


    - 问题: 放大器在高温下性能下降。
    - 解决方法: 使用散热片或冷却装置,确保环境温度在工作范围内。
    - 问题: 信号质量下降。
    - 解决方法: 检查输入信号质量和接地情况,确保信号链路良好。
    - 问题: 输出功率不足。
    - 解决方法: 确认供电电压和电流满足要求,检查负载匹配。

    7. 总结和推荐


    HMC-C072是一款性能卓越的超低相位噪声放大器,适合高精度和高可靠性要求的应用场景。其优异的电气特性和高稳定性使其成为微波无线电、军事及太空、测试仪器等领域不可或缺的选择。强烈推荐用户在相关项目中采用HMC-C072,以获得最佳的性能表现。

HMC-C072参数

参数
最小工作频率 6GHz,12GHz
射频类型 VSAT
最大输出回波损耗 15dB(Typ) @ 12000MHz
最小工作供电电压 -
典型工作供电电压 7V
最大工作供电电压 9V
典型输出1dB压缩功率 -
典型供电电流 170mA
最大工作频率 12GHz
每个芯片通道数 1
测试频率 -
最大输入回波损耗 15dB(Typ) @ 12000MHz
典型功率增益 11dB
典型噪声指数 4.5dB
典型三阶段输出截止点 -
长*宽*高 48.26mm*28.96mm*14.1mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装,散装

HMC-C072厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC-C072数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC-C072 HMC-C072数据手册

HMC-C072封装设计

查看详情并下载
Symbol
Footprint
3D Model
