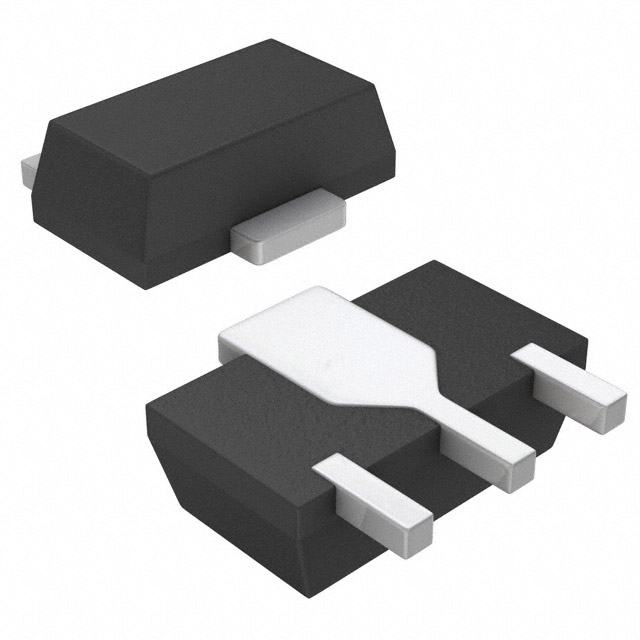

HMC481ST89E

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 12V 5GHz 79mA 20dB 6V~12V 3.5dB~4dB General Purpose 1 6V 0MHz SOT-89 贴片安装
供应商型号: 1127-1420-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF放大器 HMC481ST89E

HMC481ST89E概述


    产品简介


    HMC481ST89 / HMC481ST89E SiGe HBT 增益块
    HMC481ST89 和 HMC481ST89E 是基于 SiGe 异质结双极晶体管(HBT)技术的微波单片集成电路(MMIC)放大器。它们适用于直流至 5 GHz 的频率范围,可作为可级联的 50 欧姆 RF/IF 增益级,也可用作 LO 或 PA 驱动器,提供高达 +21 dBm 的输出功率。这些放大器采用标准的 SOT89 封装,便于集成到各种应用中。

    技术参数


    - 增益:在不同频段内的增益分别为 18 dB 至 20 dB(具体频段见下图)。
    - 增益随温度变化:最大增益温度变化率为 0.016 dB/°C。
    - 输入回波损耗:最小值为 12 dB,典型值为 15 dB。
    - 输出回波损耗:最低值为 17 dB,典型值为 27 dB。
    - 反向隔离度:达到 18 dB。
    - 压缩点输出功率 (P1dB):最高可达 +19 dBm。
    - 三阶交调截点 (IP3):在 1 GHz 频率下为 +33 dBm。
    - 噪声系数:典型值为 3.5 dB。
    - 电源电流:在 8.0 V 电压下的典型值为 79 mA。
    - 工作温度范围:-40°C 至 +85°C。
    - 封装类型:标准 SOT89 封装。

    产品特点和优势


    - 高增益稳定性:通过达林顿反馈对进行温度补偿,确保增益稳定性。
    - 低噪声系数:保证在信号处理过程中不会引入过多噪声。
    - 高输出功率:能够提供高达 +21 dBm 的输出功率,满足多种应用需求。
    - 高温度稳定性:具备优良的温度稳定性,适合在不同环境条件下使用。
    - 易于集成:采用标准 SOT89 封装,易于集成到现有电路中。

    应用案例和使用建议


    典型应用
    - 蜂窝网络 / PCS / 第三代移动通信
    - 固定无线通信及 WLAN
    - 有线电视 (CATV) / 电缆调制解调器 / 卫星直播系统 (DBS)
    - 微波无线电及测试设备
    使用建议
    - 在高频应用中,应选用合适的外部电容器进行耦合和去耦,以确保最佳性能。
    - 考虑到增益随温度的变化,建议使用温度补偿措施,确保系统在不同温度下的稳定运行。
    - 为避免自激振荡,在 PCB 设计时需注意 RF 信号路径的阻抗匹配。

    兼容性和支持


    - 兼容性:该器件与市面上的多种 PCB 材料和设计工具兼容,适用于广泛的应用领域。
    - 支持服务:Hittite Microwave Corporation 提供详尽的技术支持,可通过电话或邮件联系获取帮助。

    常见问题与解决方案


    1. 问题:如何选择合适的外部电容器?
    - 解答:根据应用频率选择合适的电容器。例如,在 50 MHz 频率下,推荐使用 270 nH 的电感。
    2. 问题:如何优化增益稳定性?
    - 解答:可以通过外部温度补偿电路来减少温度对增益的影响。
    3. 问题:在什么情况下会遇到饱和现象?
    - 解答:当输出功率接近 P1dB 时,系统可能进入非线性区域,从而导致信号失真。建议控制输入信号功率,避免过载。

    总结和推荐


    综上所述,HMC481ST89 和 HMC481ST89E 是高性能的 SiGe HBT 增益块 MMIC 放大器,具有高增益、低噪声和高稳定性等优点。适用于广泛的通信应用。尽管价格稍高,但其卓越的性能使其成为高端应用的理想选择。强烈推荐使用此系列产品,尤其是在需要高精度和可靠性的应用环境中。

HMC481ST89E参数

参数
最大输入回波损耗 -
最小工作供电电压 6V
典型供电电流 79mA
每个芯片通道数 1
最大工作供电电压 12V
最大工作频率 5GHz
最小工作频率 0MHz
典型噪声指数 3.5dB~4dB
典型功率增益 20dB
测试频率 -
射频类型 General Purpose
典型输出1dB压缩功率 -
典型三阶段输出截止点 -
典型工作供电电压 6V~12V
最大输出回波损耗 -
通用封装 SOT-89
安装方式 贴片安装
应用等级 工业级
零件状态 停产

HMC481ST89E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC481ST89E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC481ST89E HMC481ST89E数据手册

HMC481ST89E封装设计

查看详情并下载
