首页  >  产品百科  >  ADL5726ACPZN-R7

ADL5726ACPZN-R7

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 3.3V 23.6GHz 10dB(Typ) @ 23600MHz 77mA 24.7dB 1.8V~3.3V 3.3dB 1 1.8V 21.2GHz,23.6GHz 10dB(Typ) @ 23600MHz LFCSP 贴片安装 2mm*2mm*550μm
供应商型号: CY-ADL5726ACPZN-R7
供应商: Avnet
标准整包数: 1

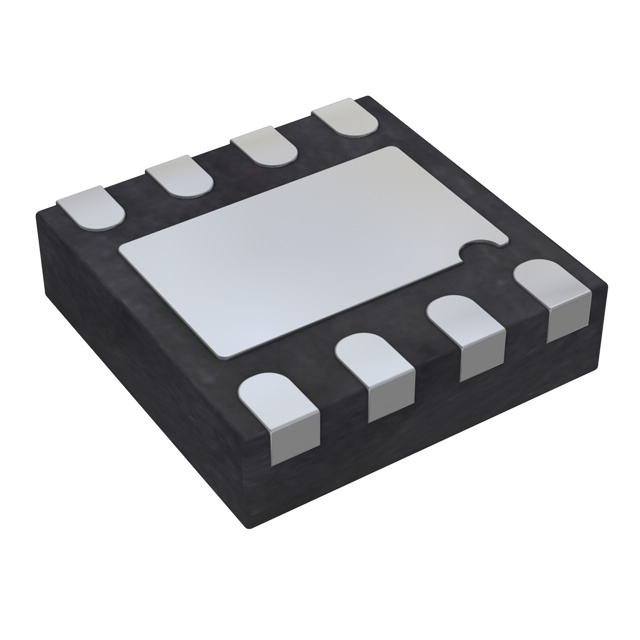

ANALOG DEVICES RF放大器 ADL5726ACPZN-R7

ADL5726ACPZN-R7概述

    ADL5726 21.2 GHz to 23.6 GHz Low Noise Amplifier

    产品简介


    ADL5726是一款专为微波无线电链路接收机设计的窄带高性能低噪声放大器(LNA),覆盖频率范围为21.2 GHz至23.6 GHz。这款单片硅锗(SiGe)放大器具备优异的噪声性能和高线性度输入,特别适用于驱动模拟设备公司的差分下变频器和射频采样模数转换器(ADC)。

    技术参数


    - 频率范围:21.2 GHz 至 23.6 GHz
    - 增益:24.7 dB(21.2 GHz时);22.5 dB(23.6 GHz时)
    - 噪声系数:3.3 dB(21.2 GHz时);3.4 dB(23.6 GHz时)
    - 输入三阶截获点(IIP3):1.0 dBm(21.2 GHz时);3.0 dBm(23.6 GHz时)
    - 输入1 dB压缩点(P1dB):−9.5 dBm(21.2 GHz时);−8 dBm(23.6 GHz时)
    - 电源电压:VCC1 1.65 V至1.95 V;VCC2 3.1 V至3.5 V
    - 工作温度范围:−40°C至+85°C
    - 封装形式:8引脚LFCSP封装,尺寸为2.00 mm × 2.00 mm
    - 热阻:θJA为39.90°C/W

    产品特点和优势


    - 高增益:最大增益可达24.7 dB,适用于需要极高增益的应用场合。
    - 低噪声性能:噪声系数仅为3.3 dB,提供极低的噪声,确保信号的纯净度。
    - 高线性度:具有良好的线性度,适合于处理大信号。
    - 紧凑封装:采用小型LFCSP封装,易于集成到各种电路板设计中。
    - 温度稳定性:工作温度范围广,能够适应不同环境下的稳定工作。

    应用案例和使用建议


    - 应用领域:该产品广泛应用于点对点微波无线通信系统、仪器仪表、卫星通信(SATCOM)及相控阵雷达等领域。
    - 使用建议:在安装时,需将裸露焊盘焊接在低阻抗接地层上以确保散热效果。当作为单端输出时,可以连接RFOP输出并终止RFON至50 Ω负载,但需要注意单端和差分输出之间的差异,因为会带来一定的幅度不平衡。

    兼容性和支持


    - 兼容性:ADL5726可以与模拟设备公司其他产品如差分下变频器和射频采样ADC无缝对接,实现高效的数据传输。
    - 支持和服务:Analog Devices提供了详尽的技术文档和支持服务,用户可以在其官方网站上获取最新的软件版本和技术指导。

    常见问题与解决方案


    - 问题1:电源电压过高会导致过载。
    - 解决方案:请确保供电电压在额定范围内,且供电线路设计合理以避免电压波动。
    - 问题2:温度过高影响性能。
    - 解决方案:增加散热措施,确保良好的通风条件,以维持适宜的工作温度。

    总结和推荐


    ADL5726是一款性能卓越的低噪声放大器,以其宽泛的工作频率范围、出色的噪声性能及广泛的适用性,在微波通信领域有着显著的优势。它不仅能够满足高标准的设计需求,而且在价格上也极具竞争力。对于需要高性能微波放大的应用场景,强烈推荐使用ADL5726。
    以上是基于ADL5726数据手册生成的产品综述和技术文章。希望这能帮助您更好地理解和使用该产品。

ADL5726ACPZN-R7参数

参数
典型三阶段输出截止点 -
射频类型 -
最小工作频率 21.2GHz,23.6GHz
最大工作供电电压 3.3V
最大工作频率 23.6GHz
典型工作供电电压 1.8V~3.3V
典型输出1dB压缩功率 -
典型功率增益 24.7dB
最大输入回波损耗 10dB(Typ) @ 23600MHz
典型噪声指数 3.3dB
测试频率 -
每个芯片通道数 1
最小工作供电电压 1.8V
典型供电电流 77mA
最大输出回波损耗 10dB(Typ) @ 23600MHz
长*宽*高 2mm*2mm*550μm
通用封装 LFCSP
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ADL5726ACPZN-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADL5726ACPZN-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES ADL5726ACPZN-R7 ADL5726ACPZN-R7数据手册

ADL5726ACPZN-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.42 ¥ 130.5227
库存: 39763
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 130.52
