HMC460LC5TR-R5

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 9V 20GHz 12dB(Typ) @ 20000MHz 60mA 14dB 8V 4dB 0MHz~6GHz VSAT 1 0MHz 15dB(Typ) @ 20000MHz QFN-32 贴片安装 4.9mm*4.9mm*1mm
供应商型号: Y-HMC460LC5TR-R5
供应商: 期货订购
标准整包数: 200

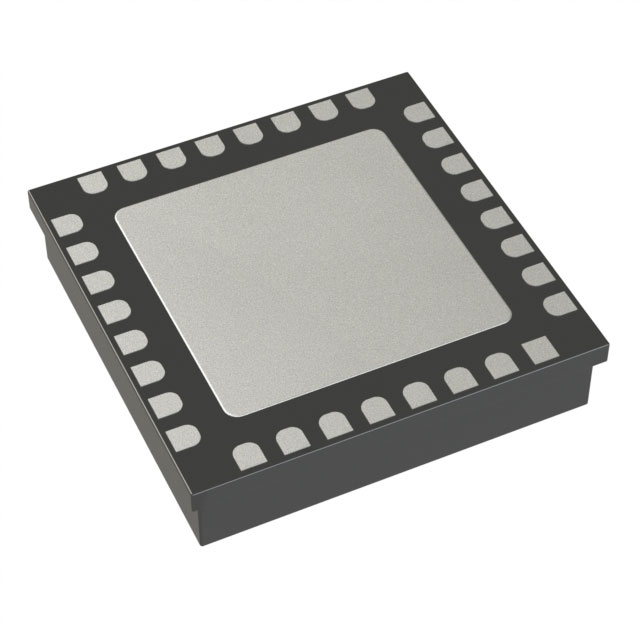

ANALOG DEVICES RF放大器 HMC460LC5TR-R5

HMC460LC5TR-R5概述

    # HMC460LC5 GaAs pHEMT MMIC Low Noise Amplifier

    产品简介


    基本描述
    HMC460LC5是一款基于砷化镓(GaAs)工艺制造的低噪声分布放大器(Low Noise Amplifier,简称LNA),它采用微带线技术(Surface Mount Technology,简称SMT),提供直流到20 GHz的频率范围。这种高集成度的单片微波集成电路(Monolithic Microwave Integrated Circuit,简称MMIC)非常适合电信基础设施、微波无线电、VSAT、军事及航天以及测试仪器等领域。
    主要功能和应用领域
    - 主要功能:提供14 dB增益、2.5 dB噪声系数、+16.5 dBm的输出功率(1 dB压缩点)。
    - 应用领域:电子战(EW)、电子对抗(ECM)、雷达和测试设备。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC | 20 | - | GHz |
    | 增益 | 11 | 14 | - | dB |
    | 增益平坦度 | ±0.5 | ±0.15| ±0.25| dB |
    | 噪声系数 | 2.5 | 5.0 | - | dB |
    | 输入回波损耗 | 17 | 18 | - | dB |
    | 输出回波损耗 | 17 | 15 | - | dB |
    | 输出功率(1 dB压缩点) | 14 | 17 | - | dBm |
    | 饱和输出功率 | 18 | 18 | - | dBm |
    | 输出三阶交调截点 | 29.5 | 29 | - | dBm |
    | 电源电流 | 75 | 75 | 75 | mA |
    | 工作温度 | -55 | 85 | 175 | °C |

    产品特点和优势


    独特功能
    - 宽带性能:具有从直流到20 GHz的宽频带,适用于多种应用需求。
    - 高增益和低噪声:提供高达14 dB的增益,同时保持极低的噪声系数(如2.5 dB)。
    - 高输出功率:在1 dB压缩点可达到+16.5 dBm的输出功率。
    - 匹配阻抗:输入和输出端口内部匹配至50 Ω,方便系统集成。
    市场竞争力
    - 广泛适用性:适用于电子战、电子对抗、雷达、测试设备等多个领域。
    - 稳定性好:具有优秀的增益平坦度和良好的温度稳定性。
    - 低功耗:仅需75 mA的电源电流,适合于便携式设备应用。

    应用案例和使用建议


    应用场景
    - 电信基础设施:用于光纤通信和无线通信基站的信号放大。
    - 微波无线电和VSAT:作为无线通信系统的前端信号放大器。
    - 军事与航天:应用于卫星通信、雷达和导航系统。
    - 测试仪器:用于射频和微波测试设备。
    使用建议
    - 散热管理:为了保证长期稳定运行,需确保适当的散热措施,如使用散热片或风扇。
    - 电源管理:保持电源电压在规定的范围内,以获得最佳性能。
    - 接地设计:建议通过多条通孔连接顶层和底层地平面,以减少寄生电感和提高整体性能。

    兼容性和支持


    兼容性
    - 接口:内部匹配至50 Ω,便于与现有系统接口兼容。
    - 引脚配置:32针陶瓷无铅芯片载体(LCC),便于焊接安装。
    支持和服务
    - 技术支持:Analog Devices 提供电话和技术支持服务,帮助客户解决问题。
    - 订购方式:可通过官方网站在线订购,或者直接联系客服获取详细报价和发货信息。

    常见问题与解决方案


    问题与解决方案
    1. 如何确保放大器正常工作?
    - 确保电源电压和电流在规定范围内(Vdd= +8V, Idd= 75 mA)。
    2. 如何改善温度稳定性?
    - 增加散热措施,确保良好的热设计。
    3. 如何优化噪声系数?
    - 优化电源去耦电路,使用高质量的旁路电容器。

    总结和推荐


    综合评估
    - 主要优点:宽带性能、高增益、低噪声系数、出色的温度稳定性以及良好的增益平坦度。
    - 市场表现:适用于广泛的高频应用场景,具有显著的技术优势和市场竞争力。
    推荐
    - 强烈推荐:HMC460LC5 GaAs pHEMT MMIC低噪声放大器因其卓越的性能和广泛的应用领域而值得推荐。对于需要高性能低噪声放大器的设计者来说,它是一个理想的选择。

HMC460LC5TR-R5参数

参数
测试频率 0MHz~6GHz
最大工作频率 20GHz
射频类型 VSAT
每个芯片通道数 1
典型功率增益 14dB
最小工作频率 0MHz
最大工作供电电压 9V
典型输出1dB压缩功率 -
典型供电电流 60mA
最小工作供电电压 -
典型工作供电电压 8V
最大输出回波损耗 15dB(Typ) @ 20000MHz
最大输入回波损耗 12dB(Typ) @ 20000MHz
典型噪声指数 4dB
典型三阶段输出截止点 -
长*宽*高 4.9mm*4.9mm*1mm
通用封装 QFN-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC460LC5TR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
