HMC374TR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 3.6V 3GHz 13dB(Typ) @ 3000MHz 75mA 15dB 3V~3.6V 2dB 3GHz WLAN 1 3V 300MHz 9dB(Typ) @ 3000MHz SOT-23-6 贴片安装
供应商型号: CY-HMC374TR
供应商: Avnet
标准整包数: 1

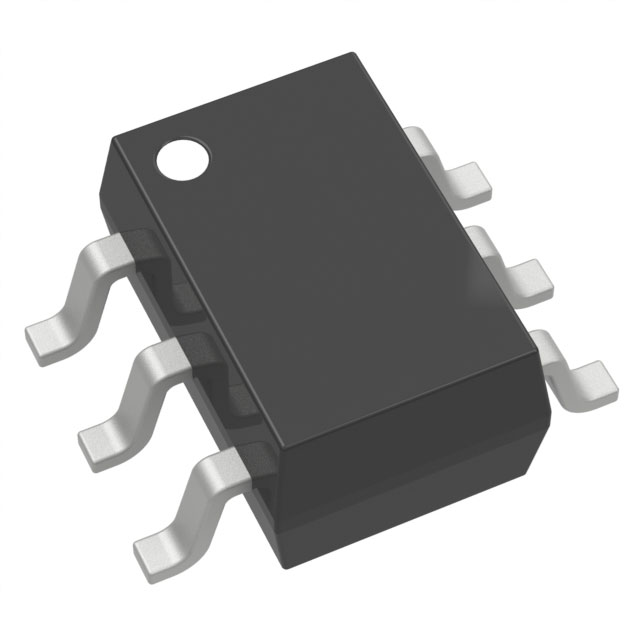

ANALOG DEVICES RF放大器 HMC374TR

HMC374TR概述


    产品简介


    HMC374SC70E 是一款 GaAs pHEMT(高电子迁移率晶体管)低噪声放大器(LNA),专为 0.3 至 3.0 GHz 频段的应用而设计。这款放大器在单个正向电源 +3.0 至 +3.6V 的情况下可以提供 15 dB 的增益和 1.6 dB 的噪声系数。它的广泛频带响应和高输出功率使其特别适合应用于移动通信、固定无线通信和私人陆地移动无线电系统等领域。

    技术参数


    - 频率范围:0.3 - 3.0 GHz
    - 增益:15 dB @ 0.6 GHz,典型值为 15 dB,最小值为 14 dB,最大值为 16 dB
    - 噪声系数:1.6 dB,典型值为 2.3 dB,最大值为 2.6 dB
    - 输入回波损耗:5.5 dB,典型值为 6 dB,最大值为 9 dB
    - 输出回波损耗:7.5 dB,典型值为 8 dB,最大值为 13 dB
    - 输出 1 dB 压缩点 (P1dB):16.5 dBm,典型值为 17 dBm,最小值为 15.5 dBm
    - 饱和输出功率 (Psat):18 dBm,典型值为 18.5 dBm,最小值为 17.5 dBm
    - 输出三阶截点 (OIP3):34 dBm,典型值为 33.5 dBm
    - 供电电流 (Idd):75 mA,典型值为 75 mA
    - 供电电压 (Vdd):3.0 - 3.6 V

    产品特点和优势


    HMC374SC70E 的独特功能和优势包括:
    - 宽带性能:适用于 0.3 至 3.0 GHz 的广泛频段,具有良好的频率响应。
    - 低噪声系数:1.6 dB 的低噪声系数使它在敏感应用中表现出色。
    - 高增益:15 dB 的增益使得信号增强效果显著。
    - 高输出功率:35 dBm 的高输出功率使得该放大器能够满足各种复杂应用的需求。
    - 紧凑型封装:采用 SC70E 封装,占用空间仅为 0.089" x 0.053",适合空间受限的应用场合。

    应用案例和使用建议


    HMC374SC70E 广泛应用于各类通信设备中,例如:
    - 移动通信:如 GSM、CDMA 等标准的手机基带处理。
    - 固定无线通信:如 Wi-Fi 和 LTE 基站。
    - 私人陆地移动无线电系统:如企业专网通信系统。
    为了确保最佳性能,在使用时建议:
    - 匹配阻抗:保证信号线阻抗匹配在 50 欧姆,以减少反射和提高信号传输效率。
    - 接地良好:将放大器的接地引脚直接连接到电路板的地平面,并使用足够的通孔来连接顶层和底层地平面。
    - 温度控制:在高温环境下使用时,应注意散热以避免热损伤。

    兼容性和支持


    HMC374SC70E 可以与多种电子元器件和设备配合使用。供应商提供了详尽的支持文档和应用示例,包括详细的电路板设计指南和评估板资料。如有任何技术问题,可通过电话或电子邮件联系应用支持团队。

    常见问题与解决方案


    - 问题 1:放大器温度升高后增益下降?
    - 解决方案:确保电路板散热良好,必要时增加散热片。

    - 问题 2:放大器输出信号不稳定?
    - 解决方案:检查输入信号源是否稳定,确保所有连接正确且阻抗匹配良好。

    总结和推荐


    HMC374SC70E 在其频率范围内展示了出色的性能和可靠性,尤其是在噪声系数和增益方面。其小巧的尺寸和广泛的适用范围使其成为通信设备的理想选择。对于需要高性能放大器的应用场合,强烈推荐使用 HMC374SC70E。

HMC374TR参数

参数
最小工作供电电压 3V
每个芯片通道数 1
最大输入回波损耗 13dB(Typ) @ 3000MHz
最大工作频率 3GHz
测试频率 3GHz
典型工作供电电压 3V~3.6V
典型输出1dB压缩功率 -
典型供电电流 75mA
最大工作供电电压 3.6V
典型噪声指数 2dB
典型三阶段输出截止点 -
最小工作频率 300MHz
典型功率增益 15dB
最大输出回波损耗 9dB(Typ) @ 3000MHz
射频类型 WLAN
3mm(Max)
1.7mm(Max)
1.3mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,卷带包装

HMC374TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC374TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC374TR HMC374TR数据手册

HMC374TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
