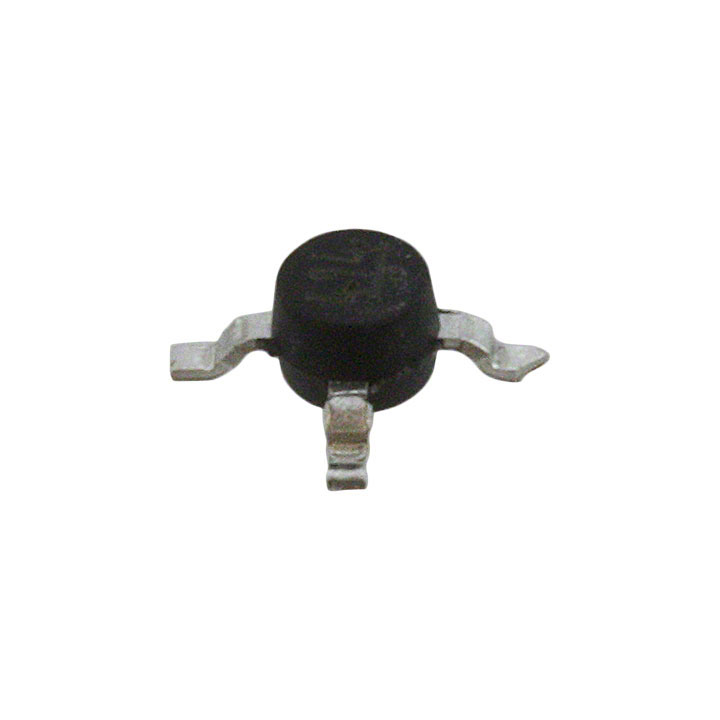

HMC476MP86ETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 12V 6GHz 15dB(Typ) @ 6000MHz 35mA 20dB 11dBm 2.5dB~3.5dB 23dBm Cellular,CATV 1 0MHz 13dB(Typ) @ 6000MHz 贴片安装
供应商型号: MF-HMC476MP86ETR
供应商: Verical
标准整包数: 500
ANALOG DEVICES RF放大器 HMC476MP86ETR

HMC476MP86ETR概述


    产品简介


    HMC476MP86 / HMC476MP86E SiGe HBT增益块
    HMC476MP86 / HMC476MP86E 是一款由硅锗(SiGe)异质结双极晶体管(HBT)构建的增益块(Gain Block)微波集成电路(MMIC)。该器件通过表面贴装技术(SMT)封装,频率范围覆盖直流到6GHz,适用于多种高频应用,如无线通信、电缆电视和测试设备等。它具备高增益和低噪声特性,适用于RF/IF增益放大及本地振荡器(LO)或功率放大器(PA)驱动。

    技术参数


    - 输入输出阻抗: 50Ω
    - 频率范围: DC - 6 GHz
    - 增益: 20 dB (DC - 1.0 GHz),增益随温度变化量为0.008 - 0.012 dB/°C
    - 压缩点输出功率 (P1dB): +12 dBm
    - 第三阶截点 (OIP3): +25 dBm
    - 噪声系数: DC - 3.0 GHz时为2.5 dB,3.0 - 6.0 GHz时为3.5 dB
    - 电源电流: 35 mA
    - 供电电压: +5V至+12V

    产品特点和优势


    HMC476MP86 / HMC476MP86E 具备多种优势:
    - 高性能增益: 高达20 dB的增益使该器件能够显著提升信号强度。
    - 高输出功率: 在850 MHz下,最大输出功率可达+13 dBm,适合需要高输出功率的应用。
    - 低噪声系数: 特别是对于低频段,噪声系数较低,有助于保持信号的纯净度。
    - 稳定性和可靠性: 增益随温度变化小,具有良好的稳定性,特别是在宽温范围内。

    应用案例和使用建议


    典型应用:
    - 移动通信系统(Cellular / PCS / 3G)
    - 固定无线接入(Fixed Wireless)和局域网(WLAN)
    - 有线电视、电缆调制解调器和卫星广播(CATV, Cable Modem & DBS)
    - 微波无线电和测试设备
    使用建议:
    - 在使用HMC476MP86 / HMC476MP86E时,推荐使用50Ω阻抗匹配,确保信号传输的最大效率。
    - 根据不同的应用频率选择合适的外部元件值,例如电感L1和电容C1、C2,以确保最佳性能。
    - 考虑到热管理,建议将该器件安装在适当的散热片上,以确保长时间运行的可靠性。

    兼容性和支持


    HMC476MP86 / HMC476MP86E 采用低应力注塑塑料封装,RoHS合规。可选两种封装型号,其中HMC476MP86采用锡铅合金,HMC476MP86E则为100%镀锡。这两种封装均具有卓越的可靠性。
    制造商提供了详细的电气规格和设计指南,便于工程师快速上手。此外,Hittite公司还提供技术支持和售后服务,帮助用户解决应用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 如何正确接地?
    - 解答: 必须将GND引脚连接到RF/DC地,以保证信号的稳定性。
    - 问题2: 如何确定合适的外部组件值?
    - 解答: 参考数据手册中的推荐值,并根据实际应用频率调整。
    - 问题3: 如何进行温度补偿?
    - 解答: 使用适当的偏置电阻,确保增益稳定不随温度波动。

    总结和推荐


    HMC476MP86 / HMC476MP86E 是一款在RF/IF增益和驱动应用中表现出色的高集成度增益块。其高增益、低噪声系数和良好的温度稳定性使其成为众多应用的理想选择。对于需要高性能、稳定性的无线通信和测试设备开发,我们强烈推荐使用这款产品。

HMC476MP86ETR参数

参数
典型噪声指数 2.5dB~3.5dB
最大工作频率 6GHz
最小工作频率 0MHz
每个芯片通道数 1
最大输入回波损耗 15dB(Typ) @ 6000MHz
典型功率增益 20dB
射频类型 Cellular,CATV
最小工作供电电压 -
典型工作供电电压 -
最大输出回波损耗 13dB(Typ) @ 6000MHz
典型供电电流 35mA
典型三阶段输出截止点 23dBm
最大工作供电电压 12V
典型输出1dB压缩功率 11dBm
测试频率 -
1.65mm(Max)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC476MP86ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC476MP86ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC476MP86ETR HMC476MP86ETR数据手册

HMC476MP86ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 5.2998
1000+ ¥ 4.2588
2500+ ¥ 3.1231
5000+ ¥ 2.8392
10000+ ¥ 2.7446
25000+ ¥ 2.4606
100000+ ¥ 2.366
库存: 269500
起订量: 1500 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 4258.8
直接购买
加入购物车
