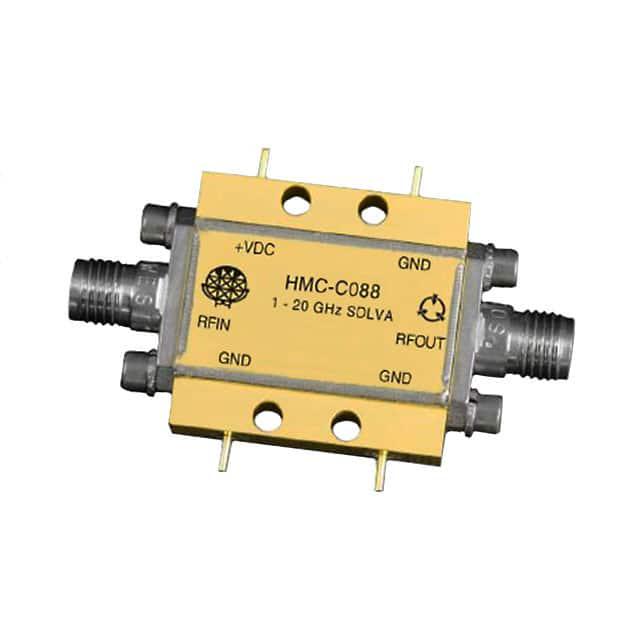

HMC-C088

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 20GHz Radar 1GHz,20GHz 贴片安装 46.63mm*21.59mm*5.84mm
供应商型号: 4034163
供应商: element14
标准整包数: 1
ANALOG DEVICES RF放大器 HMC-C088

HMC-C088概述

    HMC-C088 Successive Detection Log Video Amplifier (SDLVA)

    1. 产品简介


    HMC-C088 Successive Detection Log Video Amplifier (SDLVA) 是一款适用于从1到20 GHz频段的先进电子元器件。这款SDLVA的主要功能是将射频信号的功率转换成一个与其对数成比例的直流电压输出,这一特性使其广泛应用于各种高频通信系统中,如电子战(EW)、情报监听(ELINT)与干扰对抗(IFM)系统,方向查找雷达系统(DF Radar),以及电子战干扰系统(ECM)。此外,它也被用于宽带测试测量设备、功率测量与控制电路中,在军事与航天应用领域也有广泛应用。

    2. 技术参数


    - 频率范围: 1 - 20 GHz
    - 高对数线性度: 59 dB
    - 输出频率平坦度: ±2 dB
    - 内部电压调节: 单正电源:+7V 至 +16V
    - 快速上升/下降时间: 2/7 ns
    - 封装尺寸: 1.086 x 0.85 x 0.23” (27.58 x 21.6 x 5.84 mm)
    - 工作温度范围: -55 °C 至 +85 °C
    - 最大输入信号幅度: 18 dB
    - 绝对最大额定值:
    - 供电电流(Icc): 100 mA
    - 连续功率耗散(T=85°C): 1.6 W,超过85°C时每升高1°C降低59 mW
    - 结温: 125 °C
    - 热阻(从结点到底板): 17 °C/W
    - 最大直流偏置电压(Vdc Max): +16V
    - 存储温度范围: -65 °C 至 +150 °C
    - 操作温度范围: -55 °C 至 +85 °C
    - ESD敏感度(HBM): 1类

    3. 产品特点和优势


    HMC-C088拥有宽广的对数线性度(59 dB),能准确测量并处理高频率范围内极宽的动态范围内的射频信号。集成的内部电压调节使得设备能够在单个供电电压(+7V至+16V)下稳定工作。这不仅减少了对外部电源的需求,还提高了系统的可靠性和稳定性。它的紧凑设计(27.58 x 21.6 x 5.84 mm)使其在空间受限的应用环境中表现出色。HMC-C088具有优异的频率平坦度(±2 dB)和快速的上升/下降时间(2/7 ns),能够实现高速信号处理。同时,该器件还通过内部电压调节提供了良好的性能一致性,适用于要求苛刻的应用场景。其高精度和宽频率范围使得HMC-C088成为高频测试测量和功率管理领域的理想选择。

    4. 应用案例和使用建议


    HMC-C088被广泛应用于多种复杂应用场景,包括但不限于电子战(EW)、情报监听(ELINT)与干扰对抗(IFM)系统,雷达系统中的方向查找(DF),以及电子战干扰系统(ECM)。在宽带测试测量设备中,它被用来测量不同频段的信号强度。在功率测量与控制电路中,HMC-C088可以实现高效的功率监控和调节。对于这些应用场合,为了充分发挥HMC-C088的性能,建议注意以下几点:
    - 在使用过程中,确保输入信号幅度不超过18 dB,以避免损坏设备。
    - 注意控制环境温度,特别是在极端低温或高温条件下使用时,要适当调整工作电压,确保设备正常运行。
    - 确保连接到合适的射频接地(RF/DC Ground),以减少噪声干扰,提高信号质量。
    - 使用适当的电源供应,保持稳定的供电电压在+7V至+16V之间,防止电压波动影响设备性能。

    5. 兼容性和支持


    HMC-C088的设计允许使用标准SMA连接器或盲配SMP连接器,也可以作为即插即用模块直接安装。这增强了其在各种设备中的灵活性和兼容性。Hittite Microwave Corporation为客户提供详尽的技术支持和售后服务,包括电话支持、在线订购和应用支持服务。

    6. 常见问题与解决方案


    - 问题: 设备在某些频率下的性能不一致。
    - 解决方法: 检查输入信号幅度是否超出18 dB的限制,或者环境温度是否超出工作范围。如果问题仍然存在,建议联系技术支持以获得进一步的帮助。

    - 问题: 输出视频信号出现噪声干扰。
    - 解决方法: 检查射频接地是否连接良好。尝试使用更高质量的射频电缆以减少噪声干扰。

    - 问题: 设备无法正常启动。
    - 解决方法: 确认输入电压是否在+7V至+16V范围内。如果问题仍然存在,建议重新检查连接器和电源供应是否正确连接。

    7. 总结和推荐


    HMC-C088是一款高性能的Successive Detection Log Video Amplifier,具有出色的动态范围、线性度和温度稳定性。其紧凑的封装和灵活的接口设计使其适用于各种高频通信系统中。尽管价格可能稍高,但考虑到其卓越的性能和广泛的适用性,我们强烈推荐HMC-C088用于需要高精度、宽频率范围的射频信号测量和处理应用。

HMC-C088参数

参数
最大工作供电电压 -
每个芯片通道数 -
典型工作供电电压 -
典型输出1dB压缩功率 -
典型功率增益 -
最大工作频率 20GHz
典型三阶段输出截止点 -
典型供电电流 -
最小工作频率 1GHz,20GHz
最大输入回波损耗 -
最小工作供电电压 -
典型噪声指数 -
最大输出回波损耗 -
测试频率 -
射频类型 Radar
长*宽*高 46.63mm*21.59mm*5.84mm
安装方式 贴片安装
零件状态 在售
包装方式 盒装,散装
