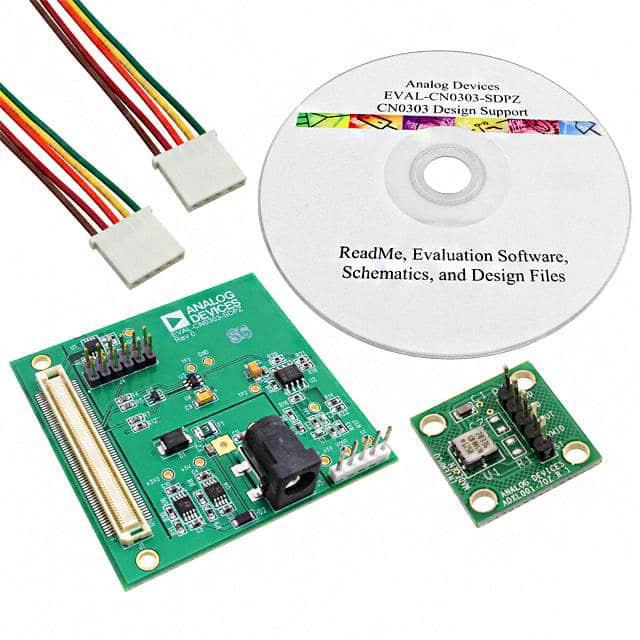

EVAL-CN0303-SDPZ

产品分类: 加速度传感器
厂牌: ANALOG DEVICES
产品描述: 24.2 mV/g 3V 6V X轴
供应商型号: Y-EVAL-CN0303-SDPZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 加速度传感器 EVAL-CN0303-SDPZ

EVAL-CN0303-SDPZ概述

    高性能振动分析系统的技术手册

    1. 产品简介


    本手册描述的是一个高性能振动分析系统(单轴加速度计)的设计及应用,该系统主要用于工业设备和机械中的振动检测和故障诊断。此系统由ADI公司的多个关键电子元器件组成,包括高精度单轴加速度计ADXL001、精密低噪声运算放大器AD8606和低功耗12位ADC AD7476。

    2. 技术参数


    - 传感器:
    - 加速度计类型:ADXL001,±70 g, ±250 g, ±500 g范围内的高精度单轴加速度计。
    - 输出电压范围:0.2 V至VS - 0.2 V (4.8 V)。
    - 工作电压:3.3 V 至 6 V(最优5 V)。

    - 运算放大器:
    - AD8606,低噪声双运放,可创建用于频率响应补偿的模拟双二阶滤波器。

    - 模数转换器:
    - AD7476,单通道1 MSPS、12位模数转换器。
    - 环境适应性:
    - 运行温度范围:室温下验证(需用户测试特定应用环境)。

    3. 产品特点和优势


    - 高线性度和低噪声:ADXL001提供宽频带振动传感解决方案,适用于需要大动态范围的应用场合。
    - 精确频率响应补偿:通过集成的模拟双二阶滤波器,可以实现频率响应补偿,确保测量准确性。
    - 低功耗设计:适合长时间工作的场景,如轴承分析、发动机监测等。

    4. 应用案例和使用建议


    - 振动分析:系统可用于机械设备、汽车制造、航空航天等多个领域的振动检测,以进行早期故障诊断。
    - 传感器放置:ADXL001直接安装在振动源处,可通过柔性电缆连接到主电路板,避免机械应力干扰。
    - 使用建议:在高频振动环境中,注意输出饱和问题,必要时调整系统频率响应或降低加速度峰值。

    5. 兼容性和支持


    - 硬件兼容:该系统设计基于标准化的接口和连接方式,兼容ADI的多种评估板和其他开发工具。
    - 软件支持:提供了CN0303评估软件,用户可以通过USB连接获取实时数据并进行数据分析。

    6. 常见问题与解决方案


    - 问题1:加速度计输出电压超出正常范围
    - 解决方法:检查供电电压是否稳定,调整频率响应滤波器参数。

    - 问题2:信号失真或噪声过大
    - 解决方法:检查电路布局和接地设计,可能需要增加滤波器或改善屏蔽措施。

    7. 总结和推荐


    综上所述,该振动分析系统凭借其高线性度、低噪声和宽频率响应范围,在工业级振动检测中具有显著优势。经过充分的工程验证,它能够满足大多数工业应用需求。我们强烈推荐在需要精准振动检测的场合中采用此系统。通过使用ADXL001加速度计和配套的滤波和转换电路,用户可以轻松构建高效且准确的振动分析系统,为设备健康管理提供坚实保障。

EVAL-CN0303-SDPZ参数

参数
灵敏度 24.2 mV/g
典型带宽 -
加速度范围 -
最大工作供电电压 6V
最小工作供电电压 3V
轴类型 X轴
输出类型 -
零件状态 新设计不推荐
包装方式 散装
