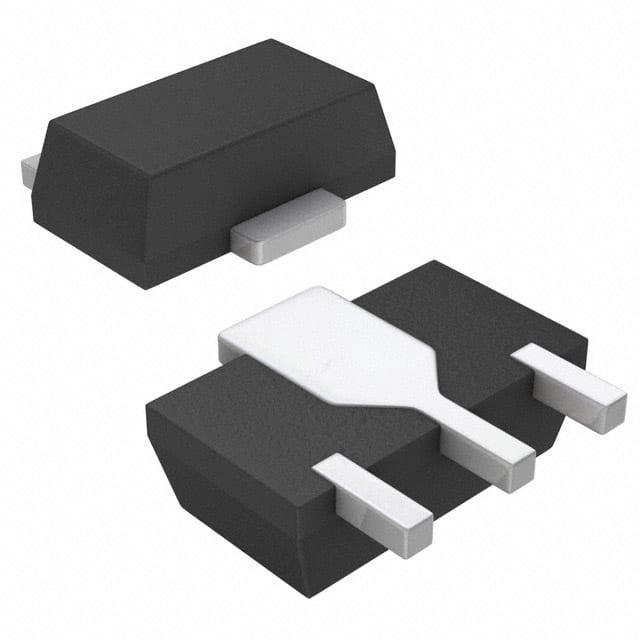

HMC478ST89E

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 8V 4GHz 13dB(Typ) @ 4000MHz 62mA 22dB 3dB~4dB General Purpose 1 0MHz 15dB(Typ) @ 4000MHz SOT-89 贴片安装
供应商型号: HMC478ST89E-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF放大器 HMC478ST89E

HMC478ST89E概述


    产品简介


    HMC478ST89 / HMC478ST89E 是一款高性能的宽带放大器模块,适用于直流到4GHz频率范围内的射频和中频增益控制。它采用SiGe(硅锗)异质结双极晶体管(HBT)工艺制造,集成在一个行业标准的SOT89封装中。这款器件可以作为可级联的50欧姆输入输出阻抗增益块,也可以用作本地振荡器(LO)驱动器或功率放大器(PA)驱动器。其高增益、高线性度以及低功耗等特点使其在各种无线通信系统中具有广泛的应用前景。

    技术参数


    - 工作频率范围: 直流至4GHz
    - 增益: 22 dB
    - 输出压缩点功率 (P1dB): +18 dBm
    - 输出三阶截断点 (IP3): +30 dBm
    - 单电源供电: +5V 至 +8V
    - 输入/输出阻抗: 50 欧姆
    - 最大射频输入功率: +5 dBm
    - 最高工作温度: +85°C
    - 热阻 (θja): 105.6°C/W
    - 储存温度范围: -65°C 至 +150°C
    - ESD敏感度: 1C 类别

    产品特点和优势


    - 高增益: 22 dB的高增益使得信号传输更加稳定可靠。
    - 高线性度: 输出三阶截断点高达+30 dBm,确保了高线性度和较低的非线性失真。
    - 低功耗: 单电源供电下仅需62 mA电流,适用于电池供电设备。
    - 紧凑型封装: 标准的SOT89封装易于安装,占用空间小。
    - 环境适应性强: 在-40°C至+85°C的温度范围内保持稳定的性能。
    - 出色的增益稳定性: 使用达林顿反馈对进行设计,增强了增益的温度稳定性。

    应用案例和使用建议


    典型应用场景:
    - 移动通信(Cellular / PCS / 3G)
    - 固定无线通信与无线局域网(Fixed Wireless & WLAN)
    - 有线电视、电缆调制解调器及卫星广播(CATV, Cable Modem & DBS)
    - 微波无线电及测试设备
    使用建议:
    为了确保最佳性能,在应用中需要使用适当的外部偏置电容器,例如C1和C2(100 pF)。外部偏置电阻RBIAS的选择也非常重要,以保证DC偏置的稳定性。推荐值见表1,建议根据具体应用需求选择合适的电阻值和功率等级。

    兼容性和支持


    兼容性: HMC478ST89 / HMC478ST89E 与大多数标准SOT89封装的电路板兼容,可以轻松集成到现有系统中。
    支持: 厂商提供全面的技术支持服务,包括应用咨询、样品申请、技术支持热线和在线订购服务。

    常见问题与解决方案


    常见问题:
    1. 如何选择合适的外部偏置电阻?
    - 根据实际应用中的电源电压(Vs)选择推荐的RBIAS值。例如,对于5V供电,推荐RBIAS为18Ω。
    2. 如果遇到温度漂移问题怎么办?
    - 可以通过增加散热措施,如散热片或者冷却装置来降低温度影响。此外,选择合适的电源电压也可以减少温度漂移。
    3. 如何处理过高的电磁干扰问题?
    - 在设计电路时,注意信号线的布局和接地方式,避免长距离走线和信号回路交叉。

    总结和推荐


    HMC478ST89 / HMC478ST89E是一款优秀的宽带放大器模块,适用于多种无线通信系统。其高增益、高线性度和低功耗等特点使其在市场上具有显著的竞争优势。无论是用于移动通信还是固定无线网络,该产品都能提供稳定可靠的信号放大效果。因此,我们强烈推荐使用此产品,特别是对于追求高效能和可靠性解决方案的应用场合。

HMC478ST89E参数

参数
典型三阶段输出截止点 -
最大工作供电电压 8V
典型输出1dB压缩功率 -
最小工作频率 0MHz
最大输出回波损耗 15dB(Typ) @ 4000MHz
最大工作频率 4GHz
射频类型 General Purpose
最小工作供电电压 -
典型供电电流 62mA
测试频率 -
典型噪声指数 3dB~4dB
典型功率增益 22dB
最大输入回波损耗 13dB(Typ) @ 4000MHz
典型工作供电电压 -
每个芯片通道数 1
4.6mm(Max)
2.59mm(Max)
1.6mm(Max)
通用封装 SOT-89
安装方式 贴片安装
零件状态 停产
