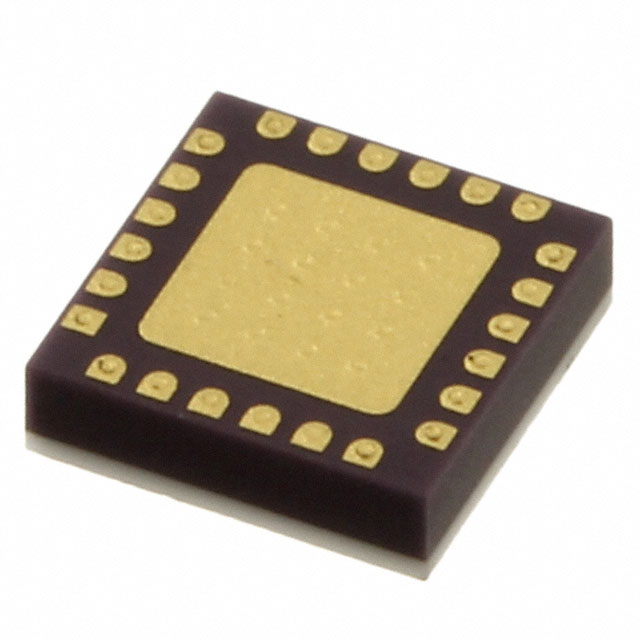

HMC609LC4TR-R5

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 7V 4GHz 17dB(Typ) @ 4000MHz 170mA 20dB 6V 3.5dB 2GHz~4GHz 1 2GHz,4GHz 15dB(Typ) @ 4000MHz QFN-24-EP 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: Y-HMC609LC4TR-R5
供应商: 期货订购
标准整包数: 100
ANALOG DEVICES RF放大器 HMC609LC4TR-R5

HMC609LC4TR-R5概述

    HMC609LC4 GaAs PHEMT MMIC Low Noise Amplifier

    产品简介


    HMC609LC4是一款采用砷化镓(PHEMT)技术制造的微波单片集成电路(MMIC)低噪声放大器(LNA),其工作频率范围为2到4 GHz。这款放大器因其卓越的性能特性被广泛应用于固定微波通信、测试与测量设备、雷达和传感器系统以及军事和太空领域。

    技术参数


    HMC609LC4的各项技术参数如下所示:
    - 频率范围: 2 - 4 GHz
    - 增益: 17 dB(最小值),20 dB(典型值)
    - 增益温度系数: 0.015 - 0.02 dB/°C
    - 噪声系数: 3.5 - 5.5 dB
    - 输入回波损耗: ≥ 17 dB
    - 输出回波损耗: ≥ 15 dB
    - 压缩点输出功率 (P1dB): 18.5 - 21.5 dBm
    - 饱和输出功率 (Psat): 23 dBm
    - 输出三阶交调截点 (IP3): +36.5 dBm
    - 供电电流 (Idd1 + Idd2): 170 - 220 mA
    - 匹配阻抗: 50 Ohm
    - 工作电压: -1.5V 到 -0.5V 之间调整 Vgg,典型值为 -0.9V
    - 引脚编号及功能: 如下图所示
    - 绝对最大额定值: 如下图所示

    产品特点和优势


    - 卓越的增益平坦度: 增益变化在±0.4 dB以内
    - 高增益: 20 dB的增益
    - 低噪声系数: 仅3.5 dB的噪声系数
    - 高输出IP3: 输出IP3高达+36.5 dBm
    - 50 Ohm匹配与直流隔离: 允许直接安装而无需外部匹配组件
    - 无铅包装: 符合RoHS标准,4x4 mm表面贴装技术(SMT)封装

    应用案例和使用建议


    HMC609LC4广泛应用于多种场合:
    - 固定微波通信: 适用于需要高增益、低噪声特性的系统
    - 测试与测量设备: 可用于信号放大与处理
    - 雷达和传感器: 在军事和航天领域中确保高性能要求
    为了确保最佳性能,建议遵循以下步骤:
    - 确保供电电压在规定范围内,例如Vdd = 5.5 V时Idd为160 mA
    - 使用适当的电路板材料(如Rogers 4350)并采用正确的布线技巧
    - 通过适当的热管理(如连接散热器)来防止过热

    兼容性和支持


    - 与其他电子元器件的兼容性: HMC609LC4可与其他标准微波组件兼容
    - 厂商支持: 通过电话或电子邮件提供应用支持
    - 订购渠道: 请访问官方网站获取最新报价和购买选项

    常见问题与解决方案


    - 问题1: 如何选择合适的Vgg电压?
    - 解决方案: 调整Vgg以达到170 mA的总漏极偏置电流,推荐使用-0.9V的典型值。
    - 问题2: 噪声系数过高怎么办?
    - 解决方案: 检查电路板布局是否符合设计规范,并确认所有接地连接可靠。
    - 问题3: 如何提高散热效果?
    - 解决方案: 在应用电路板上安装合适的散热器,确保良好接触。

    总结和推荐


    HMC609LC4是一款高性能的低噪声放大器,具有出色的增益平坦度和低噪声系数。它非常适合各种高端应用场合,特别是在要求苛刻的测试测量、雷达和军事航天等领域。尽管价格相对较高,但考虑到其卓越的性能和可靠性,我们强烈推荐使用HMC609LC4。

HMC609LC4TR-R5参数

参数
典型功率增益 20dB
最大工作供电电压 7V
测试频率 2GHz~4GHz
最小工作频率 2GHz,4GHz
每个芯片通道数 1
典型三阶段输出截止点 -
典型输出1dB压缩功率 -
典型噪声指数 3.5dB
典型工作供电电压 6V
典型供电电流 170mA
最大工作频率 4GHz
射频类型 -
最大输出回波损耗 15dB(Typ) @ 4000MHz
最小工作供电电压 -
最大输入回波损耗 17dB(Typ) @ 4000MHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-24-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
