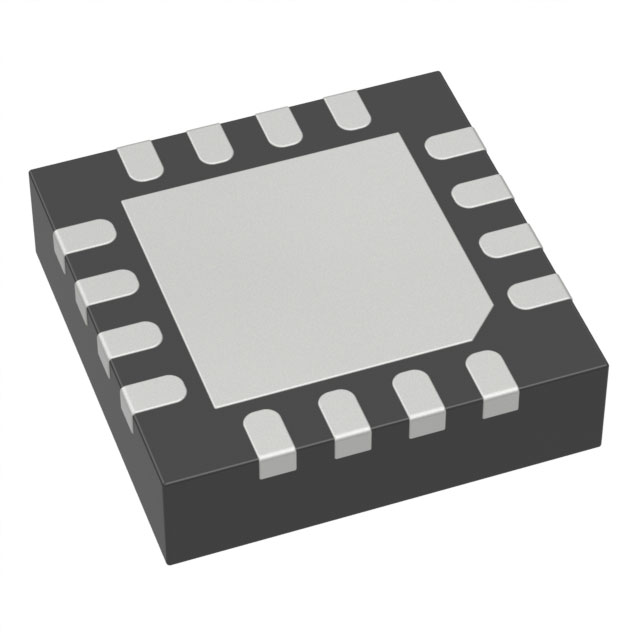

LT5522EUF#PBF

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.25V 2.7GHz 56mA -0.2dB 4.5V~5.25V 13.9dB 16.8dBm Cellular,PCS,UMTS 4.5V 400MHz QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: 4030487
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES RF放大器 LT5522EUF#PBF

LT5522EUF#PBF概述

    LT5522 高线性度下混频器

    产品简介


    LT5522 是一款由 Linear Technology 公司生产的高性能双平衡混频器。这款混频器主要用于无线基础设施、电缆基础设施以及ISM频段(2.4GHz)的应用中。它集成了内部射频输入变压器和低LO驱动级缓冲器,具有高输入IP3、低功耗和宽频率范围的特点,非常适合于需要高线性度的下混频应用。

    技术参数


    - 操作频率范围:0.4GHz 到 2.7GHz
    - 典型输入IP3:900MHz时为+25dBm,1900MHz时为+21.5dBm
    - 功耗:典型值为280mW
    - 输入输出阻抗:50Ω单端口
    - 供电电压范围:4.5V到5.25V
    - 封装形式:16引脚(4mm x 4mm)QFN封装
    - 工作温度范围:-40°C 到 85°C
    - 存储温度范围:-65°C 到 125°C

    产品特点和优势


    LT5522 的核心特点是高线性度和高隔离度,这使得它在信号处理和通信系统中表现出色。其集成的内部匹配和低LO驱动级缓冲器使其无需外部组件,从而显著减少了系统的复杂性和成本。此外,该芯片还提供了出色的LO-RF和LO-IF隔离,进一步提高了系统的稳定性和可靠性。

    应用案例和使用建议


    LT5522 常用于无线基础设施、电缆基础设施及ISM频段的下行链路应用。例如,在基站和中继站中,LT5522 可以作为关键组件用于实现高频段信号的下混频。为了优化系统性能,建议在设计过程中对射频输入进行适当的匹配,以确保最佳的线性度和带宽。

    兼容性和支持


    LT5522 能够与各种标准的50Ω系统兼容,适用于多种不同的电路布局。制造商Linear Technology提供了详尽的技术支持文档和工程咨询服务,帮助客户更好地理解和利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查电源电压是否稳定,并确保EN引脚电平正确。 |
    | 信号失真严重 | 调整射频输入信号的幅度和频率,确认是否符合技术手册中的要求。 |

    总结和推荐


    LT5522 在高线性度下混频器市场上具备显著的竞争优势。其集成的特性、宽泛的操作频率范围以及优秀的电气性能使其成为许多应用场景的理想选择。对于需要高线性度和紧凑设计的应用场合,强烈推荐使用 LT5522。

LT5522EUF#PBF参数

参数
每个芯片通道数 -
典型三阶段输出截止点 16.8dBm
最大工作供电电压 5.25V
最小工作供电电压 4.5V
最大工作频率 2.7GHz
最大输入回波损耗 -
典型工作供电电压 4.5V~5.25V
典型功率增益 -0.2dB
典型噪声指数 13.9dB
典型输出1dB压缩功率 -
最小工作频率 400MHz
最大输出回波损耗 -
射频类型 Cellular,PCS,UMTS
测试频率 -
典型供电电流 56mA
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
