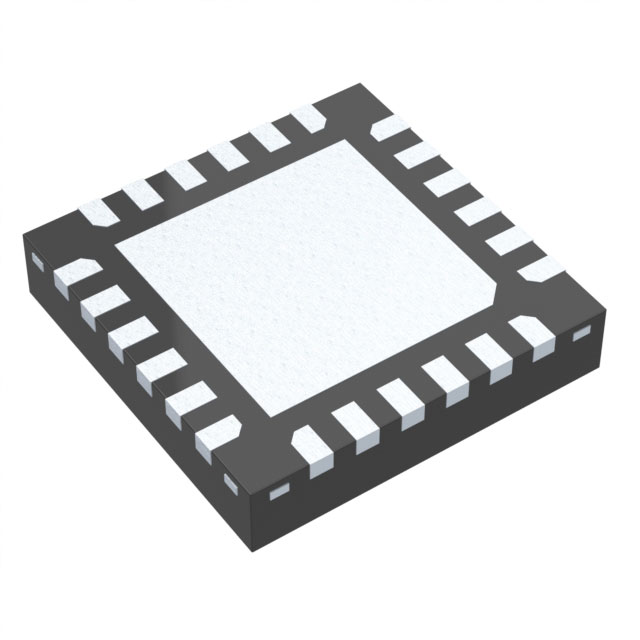

HMC445LP4ETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.5V 11GHz 5V X-Band 4.5V 9.9GHz,11GHz 7dB QFN 贴片安装
供应商型号: HMC445LP4ETR
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES RF放大器 HMC445LP4ETR

HMC445LP4ETR概述

    HMC445LP4 / HMC445LP4E: 高性能频率倍增器

    产品简介


    HMC445LP4 和 HMC445LP4E 是由 Hittite Microwave Corporation 生产的高性能主动式频率倍增器,适用于 X 波段的应用。该产品利用 InGaP GaAs HBT 技术,采用 4x4 毫米的表面贴装技术(SMT)封装,可实现频率倍增。HMC445LP4 系列具有卓越的输出功率和相位噪声性能,广泛应用于光纤通信、点对点无线通信及军用雷达系统中。

    技术参数


    - 频率范围:输入频率范围为 618.75 - 687.50 MHz,输出频率范围为 9.9 - 11.0 GHz。
    - 输出功率:+7 dBm(典型值)。
    - 次谐波抑制:>25 dBc。
    - 单边带相位噪声:-130 dBc/Hz(100 kHz 偏移)。
    - 供电电压:5V,最大电流为 104 mA。
    - 尺寸:24 引脚,4x4 毫米 SMT 封装,面积约为 16 mm²。
    - 工作温度:-40°C 到 +85°C。

    产品特点和优势


    HMC445LP4 系列的主要特点是高输出功率和优异的相位噪声性能。这些特性使其特别适合用于频谱较窄且要求严格的应用场景。此外,该产品的低功耗和紧凑封装使其成为许多高频应用的理想选择。其独特的次谐波抑制性能可以有效减少不必要的信号干扰,保证系统的高可靠性。

    应用案例和使用建议


    HMC445LP4 可用于多种应用场景,例如光纤通信系统、点对点无线通信设备及军事雷达系统。在设计应用电路时,需要确保信号线阻抗匹配,同时将所有接地引脚直接连接到地平面,以减少干扰和提高稳定性。此外,根据测试数据,当驱动电平为 -10 dBm 时,输出功率随温度和电源电压的变化较小,这对于在不同环境下稳定工作的应用非常重要。

    兼容性和支持


    HMC445LP4 系列与市场上常见的电子设备兼容良好。Hittite Microwave Corporation 提供详尽的技术支持,包括应用笔记、评估板和现场技术支持。这些资源可以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何确定最佳驱动电平?
    - 解答:通常情况下,-10 dBm 的驱动电平是一个合适的选择。用户可以根据具体应用需求调整驱动电平,并参考制造商提供的测试数据进行验证。

    - 问题:如何减少次谐波干扰?
    - 解答:通过优化电路布局和采用适当的滤波技术可以有效减少次谐波干扰。制造商提供的应用指南中详细介绍了相关的电路设计建议。

    总结和推荐


    HMC445LP4 / HMC445LP4E 系列频率倍增器凭借其出色的输出功率、优异的相位噪声性能和紧凑的设计,成为了众多高频应用的理想选择。无论是光纤通信还是军用雷达系统,HMC445LP4 都能提供卓越的性能表现。对于需要高可靠性和高精度应用的场合,强烈推荐使用该产品。

HMC445LP4ETR参数

参数
最大工作频率 11GHz
典型工作供电电压 5V
最大输入回波损耗 -
典型三阶段输出截止点 -
典型供电电流 -
测试频率 -
射频类型 X-Band
每个芯片通道数 -
典型输出1dB压缩功率 -
典型噪声指数 -
最小工作供电电压 4.5V
最小工作频率 9.9GHz,11GHz
最大工作供电电压 5.5V
最大输出回波损耗 7dB
典型功率增益 -
4.1mm(Max)
4.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
