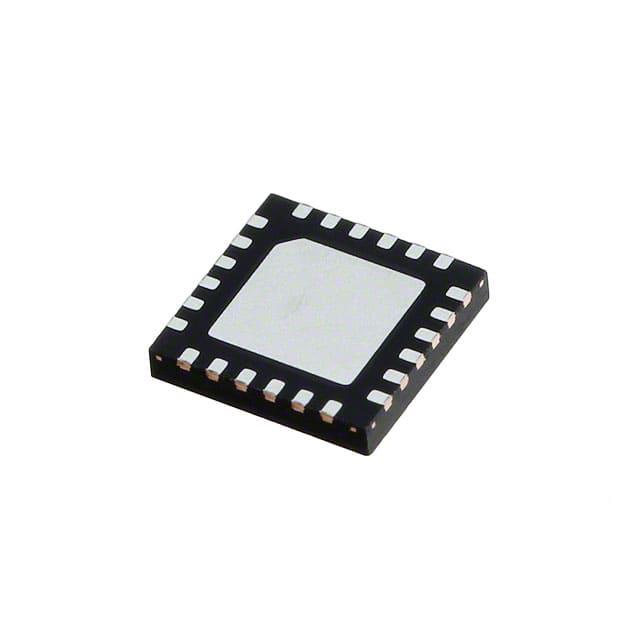

HMC7357LP5GETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 9V 8.5GHz 14dB(Typ) @ 8500MHz 1.2A 29.5dB 8V 5.5GHz~7GHz VSAT,DBS 1 5.5GHz,8.5GHz 15dB(Typ) @ 8500MHz QFN 贴片安装
供应商型号: 1127-2804-6-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF放大器 HMC7357LP5GETR

HMC7357LP5GETR概述


    产品简介


    HMC7357LP5GE: 高功率GaAs pHEMT MMIC放大器
    HMC7357LP5GE 是一款采用GaAs pHEMT技术的微波毫米波集成电路(MMIC),适用于高功率线性放大器应用。该放大器的工作频率范围为5.5至8.5 GHz,提供29 dB的增益和高达+35 dBm的饱和输出功率,非常适合于点对点无线电、点对多点无线电、甚小口径终端(VSAT)和卫星通信(SATCOM)等领域。

    技术参数


    - 频率范围: 5.5 - 8.5 GHz
    - 增益: 26.5 - 31 dB(典型值29 dB)
    - 输入/输出回波损耗: 14/15 dB
    - 压缩输出功率 (P1dB): 31.5 - 34.5 dBm(典型值34 dBm)
    - 饱和输出功率 (Psat): 35 dBm
    - 第三阶互调失真 (IP3): +41.5 dBm
    - 总供应电流 (Idd): 1200 mA
    - 封装形式: 24引脚5x5 mm SMT封装
    - 供应电压: Vdd = +8V

    产品特点和优势


    1. 高增益与高线性度: HMC7357LP5GE具有高达29 dB的增益,同时其第三阶互调失真(IP3)高达+41.5 dBm,使得它能够在大动态范围内保持良好的线性度。
    2. 高效率: 在34%的功率附加效率(PAE)下,HMC7357LP5GE能够提供+35 dBm的饱和输出功率,使其成为高效能应用的理想选择。
    3. 温度稳定性: 该放大器表现出优异的温度稳定性,即使在极端温度条件下也能保持稳定的性能。

    应用案例和使用建议


    - 点对点无线电: 该放大器的高线性度和高增益使其成为点对点无线电应用的理想选择,特别是在高频段传输时。
    - 卫星通信: 由于其在大功率和高频率下的稳定表现,HMC7357LP5GE也非常适合用于卫星通信系统。
    - 使用建议: 在实际应用中,为了确保最佳性能,建议在设计电路板时使用50欧姆阻抗匹配,确保所有接地连接直接连接到接地平面,并使用足够的过孔来连接顶层和底层的接地层。

    兼容性和支持


    - 兼容性: HMC7357LP5GE可与多种射频前端模块和天线兼容,广泛应用于各种射频通信系统。
    - 支持与维护: 用户可通过电话(1-800-ANALOG-D)获取技术支持,并可在线订购产品。此外,Analog Devices还提供了详细的评估电路板(如EV1HMC7357LP5)以帮助用户更好地评估和测试该产品。

    常见问题与解决方案


    1. Q: 如何调整门极偏压(Vgg)以达到推荐的电流?
    - A: 调整Vgg电压至-2到-0.4V之间,通过外部旁路电容(100 pF, 10 nF, 和4.7 μF)来实现所需的偏置电流。
    2. Q: 如何确保良好的接地连接?
    - A: 确保所有接地引脚(如GND)直接连接到接地平面,并使用充足的过孔连接顶层和底层接地层。

    总结和推荐


    HMC7357LP5GE是一款高性能、高可靠性、高增益的功率放大器,特别适用于高频射频应用。其出色的温度稳定性和高效的PAE使其在多个领域表现出色。推荐用户根据具体的应用需求选择合适的电源电压和电流配置,以获得最佳性能。

HMC7357LP5GETR参数

参数
典型供电电流 1.2A
典型三阶段输出截止点 -
典型工作供电电压 8V
最大工作频率 8.5GHz
最小工作供电电压 -
最大工作供电电压 9V
典型功率增益 29.5dB
最大输入回波损耗 14dB(Typ) @ 8500MHz
典型输出1dB压缩功率 -
测试频率 5.5GHz~7GHz
最小工作频率 5.5GHz,8.5GHz
射频类型 VSAT,DBS
最大输出回波损耗 15dB(Typ) @ 8500MHz
每个芯片通道数 1
典型噪声指数 -
5.1mm(Max)
5.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
