HMC866LC3

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 3.47V 26.5GHz(Typ) 10dB(Min) @ 26500MHz 85mA 29dB 3.13V~3.47V General Purpose 1 3.13V 10dB(Min) @ 26500MHz QFN-EP-16 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: CY-HMC866LC3
供应商: Avnet
标准整包数: 1

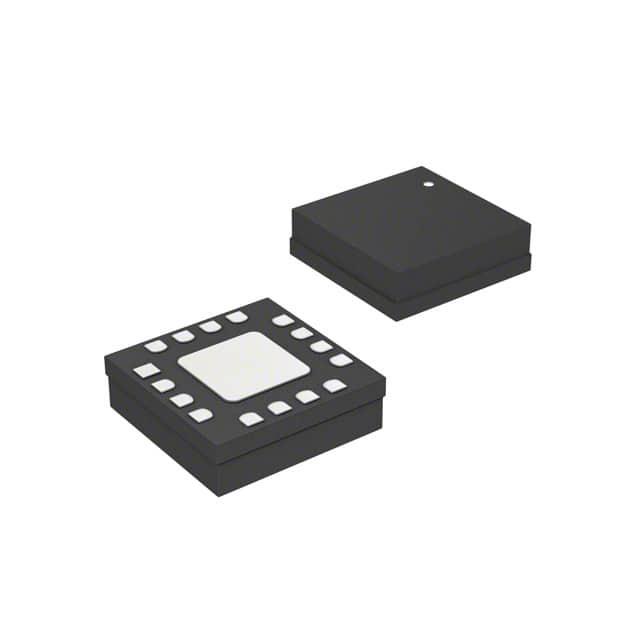

ANALOG DEVICES RF放大器 HMC866LC3

HMC866LC3概述


    产品简介


    HMC866LC3是一款高性能的32 Gbps限幅放大器,适用于多种高速通信和测量应用。它主要用于支持高达43 Gbps的数据传输速率,广泛应用于100 Gbps以太网、100 Gbps长距离光纤通信以及40 Gbps (D)QPSK接收器等领域。此外,该放大器还可作为宽带增益块用于测试和测量设备中。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 差分小信号增益 | VAC = 1.6V | 29 | dB |
    | 数据速率 | 32 Gbps |
    | 小信号带宽(3dB截止频率) | 26.5 | GHz |
    | 输入灵敏度 | 差分 | 20 | mVp-p |
    | 最大输入摆幅(差分) | 1,000 | mVp-p |
    | 差分输出摆幅 | 通过VAC调整 | 250 | 800 | mVp-p |
    | 上升时间(20%-80%)@ 32 Gbps | 13 | ps |
    | 下降时间(20%-80%)@ 32 Gbps | 13 | ps |
    | 加性随机抖动 | 32 Gbps时 | 300 | fs |

    产品特点和优势


    - 低功耗:在3.3V供电下,仅消耗280mW的功率。
    - 高增益:提供29 dB的差分增益。
    - 宽频带:3-dB带宽达到26.5 GHz,支持高带宽应用。
    - 可调输出电压摆幅:通过VAC控制电压,输出电压摆幅可调节至800 mVp-p。
    - 低抖动:32 Gbps时的加性随机抖动小于300 fs。
    - 内置偏置校正功能:允许外部偏置校正功能,提高信号完整性。

    应用案例和使用建议


    HMC866LC3主要应用于高速通信系统,如100 Gbps以太网和100 Gbps长距离光纤通信系统。这些系统的典型应用包括数据中心、电信基础设施和无线通信网络。为了确保最佳性能,设计时应遵循以下建议:
    - 阻抗匹配:所有输入/输出端口都应使用50欧姆的内部终止电阻,并可根据需要选择AC或DC耦合。
    - 散热管理:为避免过热,需要良好的散热设计。推荐使用大面积的接地平面来辅助散热。
    - 外部校准:利用VAC引脚进行外部校准,以获得所需的输出电压摆幅。

    兼容性和支持


    - 兼容性:HMC866LC3采用3x3mm的MT封装,适合大多数高速电路板的设计要求。该芯片支持AC或DC耦合,便于与其他标准组件连接。
    - 支持服务:客户可通过电话(978-250-3343)或电子邮件(apps@hittite.com)联系技术支持,获取详细的使用指导和技术支持。

    常见问题与解决方案


    - 问题:如何设置输出电压摆幅?
    解决方案:通过调整VAC引脚上的直流电压,可以轻松实现输出电压摆幅的设置。

    - 问题:如何保证信号的完整性?
    解决方案:使用HMC866LC3内置的外部偏置校正功能,并保持输入和输出端口的良好阻抗匹配,可以有效提高信号完整性。

    总结和推荐


    综上所述,HMC866LC3是一款非常适合高速通信和测试测量应用的限幅放大器。其出色的性能指标和广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐使用HMC866LC3以满足高速数据传输的需求。如需进一步了解或订购,请访问官方网站www.hittite.com或直接联系技术支持团队。

HMC866LC3参数

参数
典型三阶段输出截止点 -
测试频率 -
典型供电电流 85mA
典型工作供电电压 3.13V~3.47V
射频类型 General Purpose
最小工作供电电压 3.13V
最大输出回波损耗 10dB(Min) @ 26500MHz
最大工作供电电压 3.47V
最大工作频率 26.5GHz(Typ)
最大输入回波损耗 10dB(Min) @ 26500MHz
典型噪声指数 -
典型功率增益 29dB
每个芯片通道数 1
典型输出1dB压缩功率 -
最小工作频率 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN-EP-16
安装方式 贴片安装
零件状态 在售

HMC866LC3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC866LC3数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC866LC3 HMC866LC3数据手册

HMC866LC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 232.0758 ¥ 1738.874
库存: 147
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1738.87
