HMC921LP4E

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 2.7GHz 400mA 9dB 5V 6.5dB General Purpose 1 400MHz QFN 贴片安装
供应商型号: 1127-3043-ND
供应商: Digi-Key
标准整包数: 1

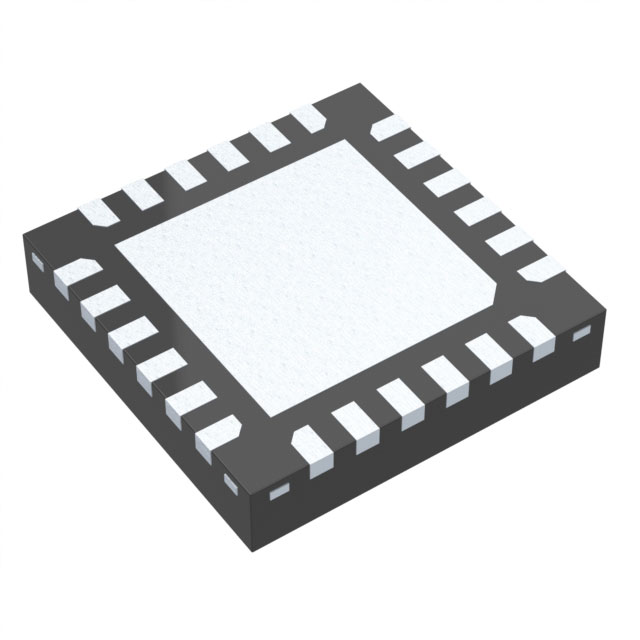

ANALOG DEVICES RF放大器 HMC921LP4E

HMC921LP4E概述


    产品简介


    HMC921LP4E 是一款由 Hittite Microwave Corporation 生产的高性能 GaAs HBT MMIC 2 瓦功率放大器。这款放大器的工作频率范围为 0.4 至 2.7 GHz,适用于多种无线通信应用。HMC921LP4E 集成了高线性度和低功耗的特点,使得它非常适合于各种高频无线系统,如蜂窝网络、Wi-Fi、微波无线电以及测试设备等领域。

    技术参数


    HMC921LP4E 的关键技术规格如下:
    - 频率范围:0.4 - 2.7 GHz
    - 输出压缩点 (P1dB):最高可达 +34 dBm
    - 饱和输出功率 (Psat):最高可达 +35 dBm
    - 输出三阶截点 (IP3):最高可达 +47 dBc
    - 增益:16 dB @ 900 MHz
    - 噪声系数:最低 6.5 dB
    - 单电源电压:+5 V
    - 调谐电流:400 mA @ 270 Ω,700 mA @ 130 Ω
    - 输出回波损耗:最低 6 dB
    - 输入回波损耗:最低 9 dB
    - 封装形式:24 引脚 4x4 mm 表面贴装封装

    产品特点和优势


    HMC921LP4E 的独特之处在于其高线性度和广泛的频率覆盖范围。具体优势包括:
    - 高输出压缩点 (P1dB) 和 高饱和输出功率 (Psat):这些特性使得它能够在较高的功率水平下保持良好的线性度,从而提供出色的信号传输质量。
    - 低噪声系数:较低的噪声系数确保在接收信号时减少噪声干扰,提高信噪比。
    - 可调节偏置电流:允许用户根据需要调整偏置电流,以实现不同的工作模式(例如低静态电流模式和高静态电流模式)。
    - 紧凑的 QFN 封装:适合各种紧凑型设计,降低电路板空间需求。

    应用案例和使用建议


    HMC921LP4E 广泛应用于多种无线通信系统,包括:
    - 蜂窝/3G 和 Wi-Fi/LTE/4G:用于增强无线基站的信号传输能力。
    - 固定无线和 WLAN:适用于高带宽无线接入点。
    - 电缆电视 (CATV)、电缆调制解调器和卫星广播 (DBS):确保稳定的宽带数据传输。
    - 微波无线电和测试设备:为各种测试设备提供高性能信号放大。
    - IF 和 RF 应用:广泛用于射频和中间频率信号处理。
    使用建议:为了确保最佳性能,在设计系统时应注意匹配输入和输出阻抗,合理设置偏置电流,以达到所需的增益和线性度。同时,应避免长时间过载运行,以防止过热损坏。

    兼容性和支持


    HMC921LP4E 设计上高度集成,因此可以与现有的 PCB 布局和多种外部元件轻松兼容。如果在使用过程中遇到任何问题,Hittite Microwave Corporation 提供专业的技术支持服务,包括电话和电子邮件咨询,以及在线技术支持平台。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 问题:放大器在高频段的增益下降明显。
    解决方案:检查电路板布局是否正确匹配,确保信号路径的阻抗匹配。必要时增加外部匹配元件以改善增益特性。
    2. 问题:噪声水平高于预期。
    解决方案:仔细检查电源和接地线是否稳定。增加滤波电容或使用低噪声电源模块以减少电源噪声。
    3. 问题:无法实现设定的偏置电流。
    解决方案:确认外接电阻值是否正确,调整至推荐值。同时检查电源电压是否稳定在 +5 V。

    总结和推荐


    总体而言,HMC921LP4E 是一款高性能的功率放大器,具有广泛的应用前景。其高线性度、宽频率覆盖范围和低噪声系数使其成为无线通信系统的理想选择。对于寻求高性能放大器解决方案的设计工程师来说,HMC921LP4E 绝对是一个值得推荐的产品。建议在实际应用中进行详细评估,并结合具体需求调整相关参数以充分发挥其潜力。

HMC921LP4E参数

参数
典型功率增益 9dB
最小工作供电电压 -
典型噪声指数 6.5dB
最大输出回波损耗 -
测试频率 -
典型供电电流 400mA
最大工作供电电压 -
最大输入回波损耗 -
典型工作供电电压 5V
射频类型 General Purpose
最大工作频率 2.7GHz
典型三阶段输出截止点 -
最小工作频率 400MHz
典型输出1dB压缩功率 -
每个芯片通道数 1
通用封装 QFN
安装方式 贴片安装
零件状态 停产

HMC921LP4E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC921LP4E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC921LP4E HMC921LP4E数据手册

HMC921LP4E封装设计

查看详情并下载
Symbol
Footprint
3D Model
