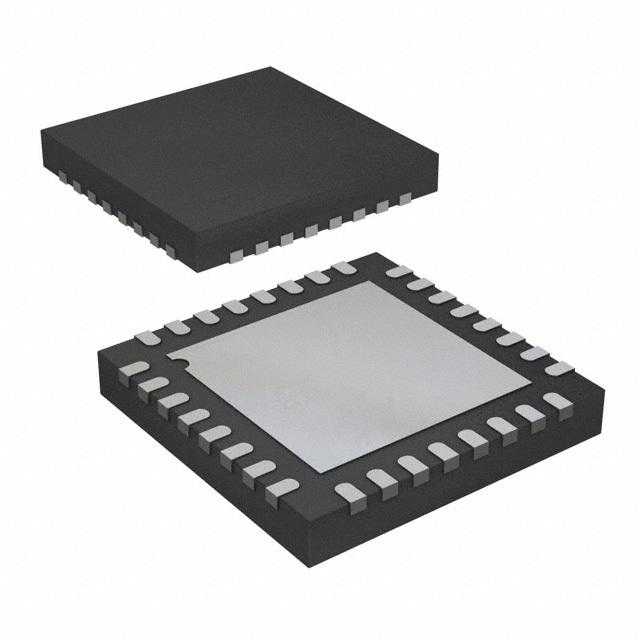

HMC1114LP5DETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 35V 3.8GHz 25dB(Typ) @ 3800MHz 150mA 35dB 28V 2.7GHz 1 2.7GHz,3.8GHz 9dB(Typ) @ 3800MHz 贴片安装 5mm*5mm*1.35mm
供应商型号: HMC1114LP5DETR-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF放大器 HMC1114LP5DETR

HMC1114LP5DETR概述


    产品简介


    HMC1114 GaN Power Amplifier
    HMC1114是一款基于氮化镓(GaN)材料的宽带功率放大器,能够在2.7 GHz到3.8 GHz的频率范围内提供高达10瓦的饱和输出功率。它具备高功率附加效率(PAE),适用于多种高频通信和雷达系统。

    技术参数


    - 工作频率范围: 2.7 GHz 到 3.8 GHz
    - 小信号增益: 35 dB (典型值)
    - 饱和输出功率 (PSAT): 41.5 dBm (典型值)
    - 功率附加效率 (PAE): 54% (典型值)
    - 第三阶互调截点 (IP3): 44 dBm (典型值)
    - 输入回波损耗: 14 dB (典型值)
    - 输出回波损耗: 11 dB (典型值)
    - 供电电压: VDD = 28 V, 电流为150 mA

    产品特点和优势


    HMC1114具有显著的优点,如高饱和输出功率、高增益和平坦的频率响应。这些特点使其特别适合于无线基础设施、雷达、公共移动电台和通用放大器应用。其采用紧凑的LFCSPCAV封装设计,便于集成到各种设备中。

    应用案例和使用建议


    HMC1114广泛应用于以下领域:
    - 无线基础设施: 用于基站的功率放大器阶段,提高信号覆盖范围。
    - 雷达系统: 商用和军用雷达中的关键部件。
    - 测试和测量设备: 用于精密测量应用。
    - 公共移动无线电: 提供延长电池寿命。
    使用建议:
    1. 温度稳定性: 在不同温度下进行测试,确保设备在广泛的环境中都能稳定运行。
    2. 电源管理: 合理调整VDD1和VDD2的电压水平以优化性能和功耗。
    3. 电路设计: 使用RF电路设计技术,确保阻抗匹配和接地的有效性。

    兼容性和支持


    HMC1114具有良好的兼容性,可以方便地集成到现有的50Ω系统中。制造商提供了详细的使用指南和评估板,以便于用户进行原型设计和测试。此外,还提供了相应的技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 设备在高温环境下出现异常行为。
    - 解决方案: 确保散热措施到位,并避免超过绝对最大额定值。
    2. 问题: 输出功率不足。
    - 解决方案: 调整VDD1和VDD2的电压水平,或者检查外部电路连接是否正确。
    3. 问题: 遇到接地噪声干扰。
    - 解决方案: 使用低电感接地连接,并确保所有接地引脚正确连接。

    总结和推荐


    HMC1114是一款高性能的氮化镓功率放大器,具有出色的饱和输出功率、高效率和稳定的频率响应。它在多个应用领域都有出色的表现,尤其适合需要高性能功率放大的场合。总体来说,这款产品是市场上非常值得推荐的产品之一。对于需要高频、高功率的应用,HMC1114无疑是最佳选择。

HMC1114LP5DETR参数

参数
最大工作供电电压 35V
典型功率增益 35dB
最大输出回波损耗 9dB(Typ) @ 3800MHz
每个芯片通道数 1
测试频率 2.7GHz
最大工作频率 3.8GHz
典型工作供电电压 28V
典型输出1dB压缩功率 -
射频类型 -
典型供电电流 150mA
典型三阶段输出截止点 -
典型噪声指数 -
最小工作频率 2.7GHz,3.8GHz
最小工作供电电压 -
最大输入回波损耗 25dB(Typ) @ 3800MHz
长*宽*高 5mm*5mm*1.35mm
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

HMC1114LP5DETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1114LP5DETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC1114LP5DETR HMC1114LP5DETR数据手册

HMC1114LP5DETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
