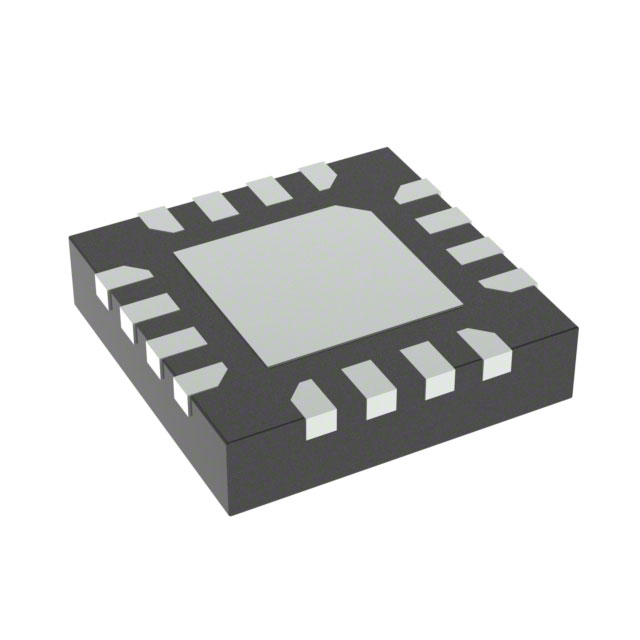

HMC451LC3TR-R5

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.5V 20GHz 12dB(Typ) @ 20000MHz 114mA 19dB 5V 7dB 5GHz~20GHz VSAT 1 5GHz,20GHz 8dB(Typ) @ 20000MHz QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: HMC451LC3TR-R5
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES RF放大器 HMC451LC3TR-R5

HMC451LC3TR-R5概述

    # HMC451LC3 GaAs PHEMT MMIC Medium Power Amplifier

    产品简介


    HMC451LC3 是一款高效且紧凑型的介质波导功率放大器,采用铅无铅(RoHS)合规表面贴装技术(SMT)封装。其工作频率范围为5至20 GHz,适用于多种高要求的应用场合,包括微波无线电、VSAT通信、军事及太空系统、测试设备与传感器、光纤通信以及本地振荡器驱动(LO Driver)。

    技术参数


    HMC451LC3 的关键参数如下所示:
    - 频率范围: 5 - 20 GHz
    - 增益: 19 dB
    - 饱和输出功率: +21 dBm
    - 输出三阶交调截点 (IP3): +30 dBm
    - 单电源电压: +5V
    - 功耗电流: 114 mA
    - 输入/输出阻抗匹配: 50 欧姆
    - 工作温度范围: -40°C 到 +85°C
    - 储存温度范围: -65°C 到 +150°C

    产品特点和优势


    HMC451LC3 拥有诸多独特的优势:
    - 高效的放大性能: 提供高增益(19 dB)和饱和输出功率(+21 dBm),确保在宽频率范围内具有出色的线性度和效率。
    - 易于集成: 不需要外部组件,适合使用表面贴装制造技术,简化电路设计和生产过程。
    - 环境适应性强: 广泛的工作温度范围(-40°C 至 +85°C),使其适用于各种恶劣环境。
    - 可靠性高: RoHS 合规,符合环保标准。

    应用案例和使用建议


    HMC451LC3 作为中等功率放大器,非常适合于以下应用场景:
    - 微波无线电与 VSAT: 提供稳定可靠的信号放大。
    - 军事与太空系统: 在严苛环境下依然保持高性能。
    - 测试设备与传感器: 高精度的数据采集和传输。
    使用建议
    1. 确保供电电压严格控制在 +5V,以避免过压损害。
    2. 连接时需特别注意 PCB 设计,确保射频路径和接地线的正确连接。
    3. 为了提高热管理性能,可选择合适的散热装置进行安装。

    兼容性和支持


    HMC451LC3 与同类产品和其他电子元件具有良好兼容性,适配于多种平台。Analog Devices 提供全面的技术支持,包括详细的使用指南和问题解决方案。

    常见问题与解决方案


    - 问题一: 如何防止静电放电(ESD)?
    - 解决方法: 在处理 HMC451LC3 时应遵循防静电操作规程,并使用适当的 ESD 保护措施。
    - 问题二: 放大器无法正常工作,如何排查?
    - 解决方法: 检查供电电压和连接线路是否正确,检查焊接质量,确认接地良好。

    总结和推荐


    HMC451LC3 以其高效、可靠的性能在众多应用场景中表现卓越,特别是在需要高增益和低噪声的环境中。推荐使用 HMC451LC3 作为微波通信和高频信号处理的理想选择。该产品不仅满足技术指标要求,而且易于集成,具备广泛的应用前景。
    如果您对 HMC451LC3 有任何疑问或需要进一步的帮助,请联系 Analog Devices 获取详细支持。

HMC451LC3TR-R5参数

参数
最大输出回波损耗 8dB(Typ) @ 20000MHz
典型功率增益 19dB
测试频率 5GHz~20GHz
最大工作供电电压 5.5V
最大工作频率 20GHz
最大输入回波损耗 12dB(Typ) @ 20000MHz
最小工作频率 5GHz,20GHz
射频类型 VSAT
典型输出1dB压缩功率 -
典型三阶段输出截止点 -
最小工作供电电压 -
每个芯片通道数 1
典型供电电流 114mA
典型噪声指数 7dB
典型工作供电电压 5V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC451LC3TR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
