HMC604LP3ETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 8V 6GHz 20dB(Typ) @ 6000MHz 42mA 15dB 1.5dB General Purpose 1 20dB(Typ) @ 6000MHz QFN 贴片安装
供应商型号: Y-HMC604LP3ETR
供应商: 期货订购
标准整包数: 1

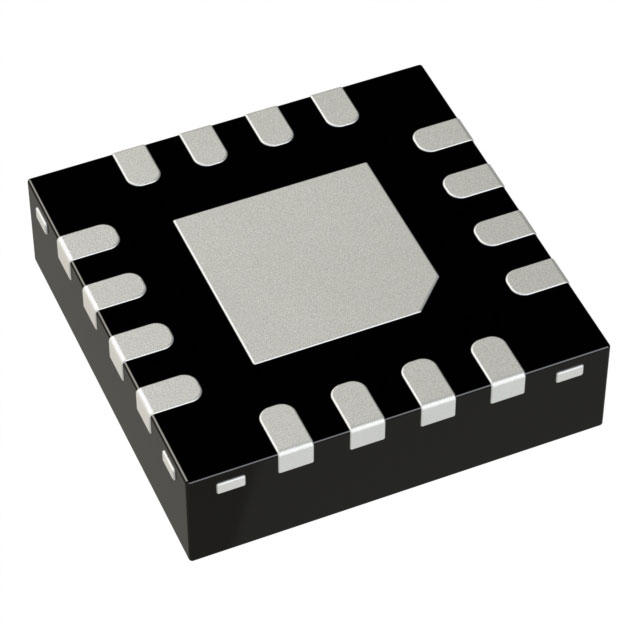

ANALOG DEVICES RF放大器 HMC604LP3ETR

HMC604LP3ETR概述

    HMC604LP3/E GaAs PHEMT MMIC Low Noise Amplifier 技术手册

    产品简介


    HMC604LP3/E 是一款高性能的 GaAs PHEMT MMIC 低噪声放大器,集成了一种低损耗的 LNA 旁路模式。这款放大器适用于 WiMAX 和 C 波段无线电接收器,频率范围为 4.8 至 6.0 GHz。它具有极低的噪声系数(1.5 dB)、15 dB 的增益以及 +26 dBm 的 IP3 功率,且功耗仅为 42 mA(+5V 单电源供电)。

    技术参数


    - 频率范围:4.8 - 6.0 GHz
    - 增益:15 dB(典型值)
    - 噪声系数:1.5 dB(典型值)
    - 输入回波损耗:≥ 14 dB
    - 输出回波损耗:≥ 14 dB
    - 反向隔离度:≥ 28 dB
    - 1 dB 压缩功率:+24 dBm(典型值)
    - 饱和输出功率:+25 dBm(典型值)
    - 三阶交调截点 (IP3):+26 dBm(典型值)
    - 供电电流:42 mA(典型值)

    产品特点和优势


    1. 高动态范围:该放大器具有高动态范围,能够处理大范围的信号强度。
    2. 低噪声系数:1.5 dB 的噪声系数使得该放大器非常适合需要高信噪比的应用。
    3. 集成旁路模式:单控制线可以切换至低损耗旁路模式,功耗降至 10 µA。
    4. 宽频带响应:在 4.8 - 6.0 GHz 频率范围内提供一致的增益和平坦的增益曲线。
    5. 高温稳定性:温度范围从 -40°C 到 +85°C 时,其性能保持稳定。

    应用案例和使用建议


    HMC604LP3/E 广泛应用于多种场景,如 WiMAX/C 波段无线电接收器、固定无线通信系统、塔顶放大器等。例如,在 WiMAX 系统中,这款放大器能够提升信号质量,增强无线网络的覆盖范围和可靠性。
    使用建议:
    1. 使用该放大器时,需确保外部匹配电路设计正确,保证信号线具有 50 欧姆的阻抗。
    2. 在高频信号路径中,增加足够的接地孔以减少接地电感。

    兼容性和支持


    - 兼容性:HMC604LP3/E 采用 QFN 封装,易于与其他电路板集成。
    - 支持:如有任何应用支持需求,可联系 Hittite Microwave Corporation 获取详细的技术支持。

    常见问题与解决方案


    1. 问题:如何确定合适的电源电压?
    - 解决方案:根据技术手册提供的电气规格,推荐使用 +3V 或 +5V 作为电源电压。

    2. 问题:如何切换 LNA 模式与旁路模式?
    - 解决方案:通过控制引脚 Vctl 实现切换,LNA 模式下 Vctl= Vdd,旁路模式下 Vctl= 0。

    总结和推荐


    HMC604LP3/E 是一款高性能、高可靠性的 GaAs PHEMT MMIC 低噪声放大器。其出色的噪声系数、增益和平坦的频率响应使其成为多种高频应用的理想选择。强烈推荐给需要高性能低噪声放大器的设计工程师。如需购买或获取更多信息,请联系 Hittite Microwave Corporation。

HMC604LP3ETR参数

参数
最小工作频率 -
典型功率增益 15dB
最小工作供电电压 -
最大输出回波损耗 20dB(Typ) @ 6000MHz
射频类型 General Purpose
最大工作供电电压 8V
测试频率 -
典型供电电流 42mA
典型输出1dB压缩功率 -
典型工作供电电压 -
最大工作频率 6GHz
每个芯片通道数 1
典型噪声指数 1.5dB
典型三阶段输出截止点 -
最大输入回波损耗 20dB(Typ) @ 6000MHz
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

HMC604LP3ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC604LP3ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC604LP3ETR HMC604LP3ETR数据手册

HMC604LP3ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
