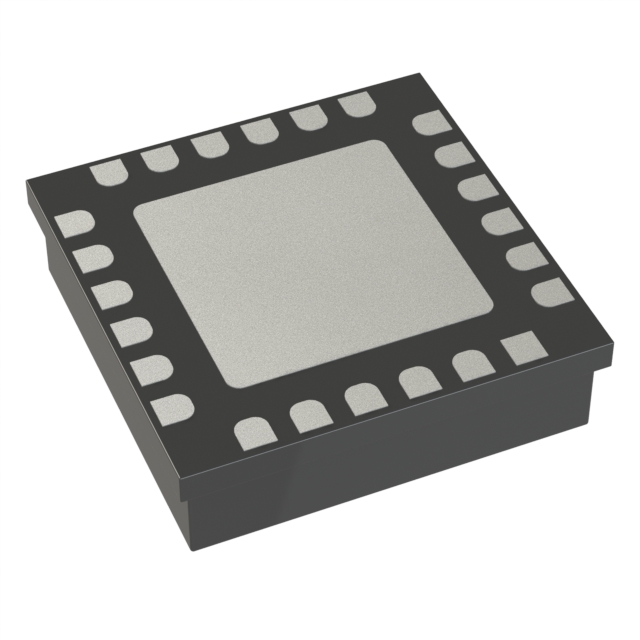

HMC613LC4B

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 3.6V 20GHz 8dB(Typ) @ 20000MHz 80mA 3.3V General Purpose 1 100MHz QFN-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: CY-HMC613LC4B
供应商:
标准整包数: 1
ANALOG DEVICES RF放大器 HMC613LC4B

HMC613LC4B概述


    产品简介


    HMC613LC4B:成功检测对数视频放大器(SDLVA)
    HMC613LC4B 是一款适用于宽频范围的对数视频放大器(SDLVA),其频率范围为0.1至20 GHz。这款器件设计用于高精度的测量与控制系统,适用于多种高频信号处理应用。

    技术参数


    - 输入频率范围:0.1 至 20 GHz
    - 频率平坦度:±1.5 dB(输入功率为-25 dBm)
    - 对数线性度:±1 dBm(输入功率为-50 dBm至+3 dBm)
    - 最小对数范围:-54 dBm(18 GHz时)
    - 最大对数范围:5 dBm(18 GHz时)
    - 输入反射损耗:8 dB
    - 对数视频输出电压:最小1 V,最大1.8 V
    - 上升时间:4 ns(10%至90%)
    - 下降时间:18 ns(90%至10%)
    - 恢复时间:26 ns
    - 对数视频输出斜率:14 mV/dB
    - 单电源供应:+3.3V
    - 封装尺寸:4x4 mm,SMT陶瓷封装
    - 温度范围:-40°C至+85°C

    产品特点和优势


    HMC613LC4B 的主要特点是其宽输入带宽和高对数动态范围,使其在多个频段内都能保持良好的性能。其快速的上升/下降时间和短恢复时间使其特别适合高速通道化接收机应用。此外,它提供了单电源供应和紧凑的封装,易于集成到现有系统中。

    应用案例和使用建议


    HMC613LC4B 广泛应用于电子战(EW)、电子情报(ELINT)和瞬态频率测量(IFM)接收机。对于雷达系统、ECM系统和宽带测试测量设备也非常适用。为了最大化其性能,用户应确保电源滤波良好,并将视频输出端接电阻设置为至少1kΩ。例如,在设计应用电路时,可以参考制造商提供的应用电路图以获得最佳效果。

    兼容性和支持


    HMC613LC4B 设计上考虑到了与多种电子元器件和系统的兼容性,特别是那些需要高频率和高精度的系统。厂家提供详细的应用支持和技术文档,用户可以通过电话或电子邮件联系技术支持部门获取帮助。此外,制造商还提供了专用的评估电路板,有助于加速产品开发周期。

    常见问题与解决方案


    - Q: 系统性能不佳,噪声较大?
    - A: 检查电源滤波电路是否正常工作。如果滤波效果差,可能导致噪声增加。确保使用合适电容值进行滤波。

    - Q: 设备启动后响应缓慢?
    - A: 检查输入信号和电源电压的稳定性和上升时间。确保电源上升时间快于100微秒,以实现正确启动。
    - Q: 视频输出不稳定?
    - A: 确保视频输出负载阻抗足够高(至少1 kΩ)。负载过低会导致输出不稳。

    总结和推荐


    HMC613LC4B 是一款高性能、高可靠性的对数视频放大器,非常适合需要高精度测量和控制的应用场合。它的宽输入带宽、高动态范围、快速响应和易于集成的特点使其成为许多关键应用的理想选择。考虑到这些优势,强烈推荐在涉及高频信号处理和精密测量的系统中采用这款产品。

HMC613LC4B参数

参数
最大工作供电电压 3.6V
射频类型 General Purpose
最大输入回波损耗 8dB(Typ) @ 20000MHz
典型供电电流 80mA
测试频率 -
最大输出回波损耗 -
典型三阶段输出截止点 -
典型噪声指数 -
最小工作频率 100MHz
最小工作供电电压 -
典型工作供电电压 3.3V
典型功率增益 -
典型输出1dB压缩功率 -
最大工作频率 20GHz
每个芯片通道数 1
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
