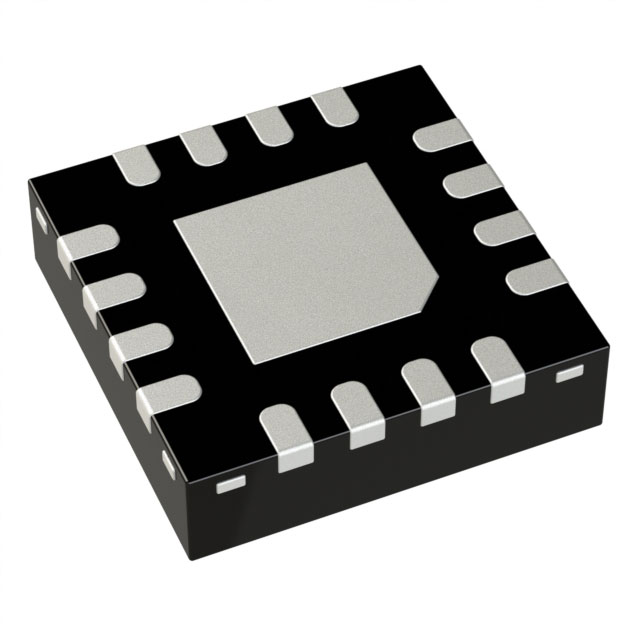

HMC451LP3TR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5.5V 20GHz 13dB(Typ) @ 18000MHz 114mA 19dB 19.5dBm 5V 7dB 5GHz~20GHz VSAT 1 5GHz,20GHz 8dB(Typ) @ 18000MHz QFN 贴片安装
供应商型号: Q-HMC451LP3TR
供应商: 期货订购
标准整包数: 500
ANALOG DEVICES RF放大器 HMC451LP3TR

HMC451LP3TR概述

    # HMC451LP3/E GaAs PHEMT MMIC Medium Power Amplifier

    产品简介


    HMC451LP3/E是一款由Analog Devices公司开发的高效砷化镓(GaAs)场效应晶体管(PHEMT)单片微波集成电路(MMIC)中功率放大器。该放大器采用无铅表面贴装技术(SMT)封装,适用于频率范围为5到18 GHz的应用场合。HMC451LP3/E因其高增益、高饱和输出功率和卓越的电源效率而被广泛应用于各种通信系统中。

    技术参数


    以下是HMC451LP3/E的主要技术规格:
    - 频率范围:5至18 GHz
    - 增益:18 dB(典型值)
    - 饱和输出功率:+21 dBm(典型值)
    - 输入回波损耗:≥13 dB
    - 输出回波损耗:≥12 dB
    - 输出1 dB压缩点(P1dB):19 dBm(典型值)
    - 噪声系数:7 dB(典型值)
    - 电源电流(Idd):120 mA(典型值),最大150 mA
    - 工作电压:+5V
    - 热阻抗:78°C/W
    - 存储温度:-65°C至+150°C
    - 工作温度:-40°C至+85°C

    产品特点和优势


    独特功能和优势
    1. 宽频带覆盖:覆盖了5至18 GHz的频率范围,适合多种高频应用。
    2. 高增益:18 dB的增益使其成为理想的线性增益块或混频器驱动器。
    3. 高饱和输出功率:+21 dBm的饱和输出功率使得它适用于需要大功率输出的应用场合。
    4. 低噪声系数:7 dB的噪声系数保证了良好的信号质量。
    5. 集成度高:无需外部组件,节省了设计时间和成本。
    6. 高可靠性:符合RoHS标准,且通过严格的ESD测试。
    市场竞争力
    HMC451LP3/E以其出色的性能参数、高集成度和宽频带覆盖范围,在通信设备、雷达系统和卫星通信等领域具有很强的市场竞争力。

    应用案例和使用建议


    实际应用案例
    HMC451LP3/E广泛应用于以下几个领域:
    - 微波无线电和VSAT通信
    - 军事和太空通信
    - 测试设备和传感器
    - 光纤通信
    - 混频器驱动
    使用建议
    在使用HMC451LP3/E时,需要注意以下几点:
    1. 散热设计:由于工作温度范围较广,特别是在高温环境下,必须确保良好的散热设计,以防止过热导致的性能下降。
    2. 信号完整性:由于该器件对信号完整性要求较高,建议使用具有50Ω阻抗匹配的传输线,并确保所有接地连接直接连接到接地平面。
    3. 电源稳定性:建议使用稳定的直流电源,并添加适当的滤波电容,以减少电源纹波的影响。

    兼容性和支持


    兼容性
    HMC451LP3/E与大多数射频模块和设备兼容,尤其是在通信和雷达系统中。此外,其无铅SMT封装与多种电路板制造工艺兼容。
    厂商支持
    Analog Devices提供全面的技术支持和售后服务,包括应用指导、样品请求和批量订购服务。客户可以通过电话或官方网站联系技术支持团队,获取更多帮助和支持。

    常见问题与解决方案


    常见问题及解决方法
    1. 问:如何确保HMC451LP3/E的稳定性?
    - 答:使用稳定的电源供应,并添加适当的滤波电容以减少电源纹波的影响。确保良好的散热设计,特别是在高温环境中。

    2. 问:如何提高HMC451LP3/E的增益?
    - 答:在电路设计中适当增加输入信号的幅度,并确保输入端的匹配良好,可以有效提高增益。同时,使用高质量的传输线以保持信号完整性。
    3. 问:如何降低噪声?
    - 答:尽量减小电源纹波,使用低噪声电源供应。此外,合理布局电路板,避免信号干扰,可以显著降低噪声水平。

    总结和推荐


    综合评估
    HMC451LP3/E以其卓越的性能、高集成度和广泛的应用范围,成为许多高性能射频应用的理想选择。其在宽频带范围内表现出色的增益、饱和输出功率和低噪声系数使其在通信、雷达和测试设备等领域具有显著的优势。
    推荐使用
    鉴于其卓越的性能和广泛的应用前景,我们强烈推荐HMC451LP3/E作为高频应用中的关键部件。无论是作为混频器驱动器还是独立的功率放大器,它都能提供出色的性能表现,值得在项目中优先考虑。

HMC451LP3TR参数

参数
典型输出1dB压缩功率 19.5dBm
典型三阶段输出截止点 -
最小工作供电电压 -
最大工作供电电压 5.5V
典型工作供电电压 5V
最小工作频率 5GHz,20GHz
测试频率 5GHz~20GHz
典型功率增益 19dB
典型噪声指数 7dB
典型供电电流 114mA
最大输入回波损耗 13dB(Typ) @ 18000MHz
射频类型 VSAT
每个芯片通道数 1
最大工作频率 20GHz
最大输出回波损耗 8dB(Typ) @ 18000MHz
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
