HMC608LC4TR-R5

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 7V 11.5GHz 13dB(Typ) @ 11500MHz 310mA 29.5dB 5V 6dB 1 9.5GHz,11.5GHz 19dB(Typ) @ 11500MHz QFN-24-EP 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: Q-HMC608LC4TR-R5
供应商: 期货订购
标准整包数: 500

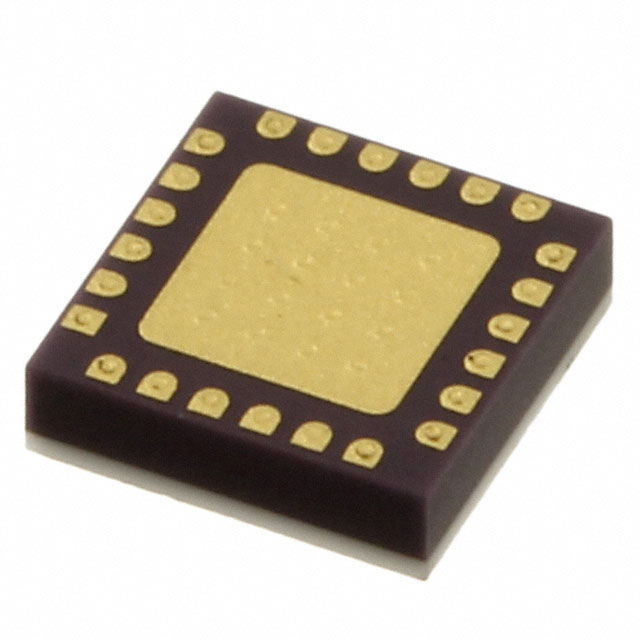

ANALOG DEVICES RF放大器 HMC608LC4TR-R5

HMC608LC4TR-R5概述

    HMC608LC4 GaAs pHEMT Medium Power Amplifier

    1. 产品简介


    HMC608LC4是一款由Analog Devices生产的高动态范围GaAs pHEMT(高电子迁移率晶体管)中功率放大器。该放大器封装于无铅表面贴装技术(SMT)包中,适用于9.5至11.5 GHz频率范围内的应用。HMC608LC4具有两种工作模式:高增益模式(Vpd引脚短接到地面)和低增益模式(Vpd引脚保持开放)。其广泛应用于点对点无线通信、点对多点无线通信以及军事用途。

    2. 技术参数


    - 频率范围: 9.5 - 11.5 GHz
    - 增益: 高增益模式下为29.5 dB
    - 饱和输出功率: +27.5 dBm
    - 电源效率: 23%
    - 输出IP3: +33 dBm
    - 噪声系数: 6 dB
    - 输入/输出阻抗: 50 Ω匹配
    - 工作电压: +5 V
    - 典型电流消耗: 310 mA
    - 绝对最大额定值:
    - 漏极偏置电压: 7 Vdc
    - 门极偏置电压: -6.0至-1.0 Vdc
    - 射频输入功率: +10 dBm
    - 连续功耗: 2 W(在85°C时,超过85°C每度降22.18 mW)
    - 热阻: (通道到接地垫片) 45 °C/W
    - 存储温度: -65至+150 °C
    - 工作温度: -40至+85 °C

    3. 产品特点和优势


    HMC608LC4具有多个显著优势:
    - 高增益:高增益模式下提供29.5 dB的增益,适用于需要高性能放大器的应用场景。
    - 低噪声系数:噪声系数仅为6 dB,确保信号质量。
    - 宽频带:频率范围覆盖9.5至11.5 GHz,适用于多种无线通信系统。
    - 简单集成:采用无焊线设计,易于表面贴装制造工艺。
    - 温度稳定性:具有良好的温度稳定性和宽广的工作温度范围,适合恶劣环境下的应用。

    4. 应用案例和使用建议


    HMC608LC4适用于多种应用场景,包括:
    - 点对点无线通信系统:在频段9.5至11.5 GHz内提供可靠的通信链路。
    - 点对多点无线通信系统:由于其高增益和宽频率范围,适用于大规模无线通信网络。
    - 军事用途:由于其卓越的性能和可靠性,适用于军事通信系统。
    使用建议:
    - 在设计应用电路时,要确保信号线的阻抗匹配为50Ω,并且将接地引脚和金属片直接连接到地平面。
    - 使用足够数量的通孔来连接顶层和底层的地平面。
    - 要考虑适当的散热措施,以确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:HMC608LC4可以与其他标准50Ω匹配的射频组件兼容。
    - 支持服务:Analog Devices提供全面的技术支持,包括电话咨询和在线订购服务。

    6. 常见问题与解决方案


    - 问题: 输出功率不稳定。
    - 解决方案: 检查供电电压是否稳定,确保所有引脚都正确连接。
    - 问题: 噪声系数过高。
    - 解决方案: 重新校准门极偏置电压,确保正确的电压和电流设置。
    - 问题: 热管理不当导致过热。
    - 解决方案: 确保适当安装散热器,并优化电路板布局以提高散热效果。

    7. 总结和推荐


    HMC608LC4是一款高性能的GaAs pHEMT中功率放大器,具有出色的增益、低噪声系数和宽频率范围。它特别适合需要高可靠性、宽温度范围的应用,如点对点和点对多点无线通信系统以及军事用途。强烈推荐给需要高精度和高可靠性的应用场合。

HMC608LC4TR-R5参数

参数
最大工作频率 11.5GHz
最大工作供电电压 7V
典型工作供电电压 5V
典型噪声指数 6dB
典型三阶段输出截止点 -
最小工作频率 9.5GHz,11.5GHz
典型输出1dB压缩功率 -
典型供电电流 310mA
典型功率增益 29.5dB
每个芯片通道数 1
测试频率 -
最小工作供电电压 -
射频类型 -
最大输入回波损耗 13dB(Typ) @ 11500MHz
最大输出回波损耗 19dB(Typ) @ 11500MHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN-24-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC608LC4TR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC608LC4TR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC608LC4TR-R5 HMC608LC4TR-R5数据手册

HMC608LC4TR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
