HMC606LC5TR-R5

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 7V 18GHz 18dB(Typ) @ 18000MHz 64mA 13.5dB 5V 7dB 1 2GHz,18GHz 15dB(Typ) @ 18000MHz LCC-32 贴片安装 4.9mm*4.9mm*1mm
供应商型号: Y-HMC606LC5TR-R5
供应商: 期货订购
标准整包数: 200
ANALOG DEVICES RF放大器 HMC606LC5TR-R5

HMC606LC5TR-R5概述

    HMC606LC5 GaAs InGaP HBT MMIC 分布式放大器技术手册

    产品简介


    HMC606LC5 是一款由氮化镓(GaAs)、铟镓磷(InGaP)异质结双极晶体管(HBT)组成的单片微波集成电路(MMIC)分布式放大器。它设计用于2 GHz至18 GHz频率范围的应用,特别适用于雷达系统、电子战(EW)、电子对抗(ECM)、微波无线电、测试仪器、军事和空间项目及光纤系统等场合。

    技术参数


    - 频率范围:2 GHz 至 18 GHz
    - 增益:9.5 dB 至 13.5 dB(典型值为13.5 dB)
    - 噪声系数:5 dB(2 GHz至12 GHz),7 dB(全频段)
    - 输入回波损耗:≥18 dB(全频段)
    - 输出回波损耗:≥15 dB(全频段)
    - 压缩点功率(P1dB):10 dBm 至 15 dBm(典型值为15 dBm)
    - 饱和功率(PSAT):15 dBm 至 17 dBm(典型值为17 dBm)
    - 三阶截获点(IP3):22 dBm 至 27 dBm(典型值为27 dBm)
    - 电源电压:5.0 V(典型值)
    - 功耗:64 mA(典型值)

    产品特点和优势


    HMC606LC5 的主要特点包括:
    - 超低相位噪声:在10 kHz偏移处典型值为−160 dBc/Hz
    - 高增益和低噪声系数:可在宽广的频率范围内提供稳定的高性能
    - 低功耗:仅需64 mA的电流
    - 内置匹配:输入和输出均匹配到50 Ω

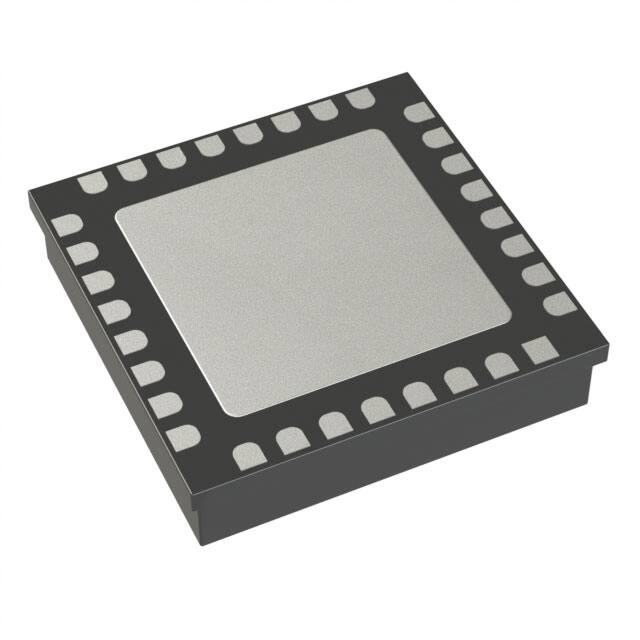

    - 小型封装:采用32引脚陶瓷无引线芯片载体(LCC)封装,易于集成

    应用案例和使用建议


    HMC606LC5 主要应用于高频信号处理的场景,如雷达系统和通信基础设施。具体应用包括:
    - 雷达系统:利用其高增益和低噪声系数提高检测灵敏度
    - 通信设备:在宽带通信系统中作为功率放大器使用
    - 军事系统:具备高可靠性和耐温能力,适用于严苛环境
    使用时建议:
    - 使用具有50 Ω阻抗的信号线以保持良好的信号完整性
    - 确保所有接地引脚直接连接到接地平面,以减少噪声干扰

    兼容性和支持


    HMC606LC5 与标准的微波组件和设备兼容,适用于多种电路设计。Analog Devices 提供全面的技术支持和客户服务,帮助用户顺利实施项目。

    常见问题与解决方案


    1. 如何连接电源?
    - 连接VCC1 和 VCC2 引脚,确保电流不超过最大额定值。
    2. 如何处理散热?
    - 使用适当的散热措施,确保器件温度不超过最大操作温度(+85°C)。
    3. 如何匹配输入和输出?
    - 确保输入输出引脚与50 Ω阻抗匹配,使用推荐的阻抗匹配网络。

    总结和推荐


    HMC606LC5 是一款高度集成的高性能微波放大器,非常适合需要在宽频率范围内提供高增益和低噪声性能的应用。其超低相位噪声和高可靠性使其成为雷达系统和军事通信的理想选择。强烈推荐在高性能微波信号处理应用中使用此器件。

HMC606LC5TR-R5参数

参数
射频类型 -
典型工作供电电压 5V
典型功率增益 13.5dB
每个芯片通道数 1
典型供电电流 64mA
测试频率 -
最大工作频率 18GHz
最小工作频率 2GHz,18GHz
典型噪声指数 7dB
典型输出1dB压缩功率 -
最大输入回波损耗 18dB(Typ) @ 18000MHz
典型三阶段输出截止点 -
最大工作供电电压 7V
最小工作供电电压 -
最大输出回波损耗 15dB(Typ) @ 18000MHz
长*宽*高 4.9mm*4.9mm*1mm
通用封装 LCC-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC606LC5TR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC606LC5TR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC606LC5TR-R5 HMC606LC5TR-R5数据手册

HMC606LC5TR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
