HMC717ALP3ETR

产品分类: RF放大器
厂牌: ANALOG DEVICES
产品描述: 5V 6GHz 9dB(Typ) @ 6000MHz 73mA 16.5dB 18dBm 3V~5V 1.25dB 29.5dBm 4.8GHz~6GHz LTE,WiMax 1 3V 4.8GHz,6GHz 15dB(Typ) @ 6000MHz QFN-16 贴片安装 3mm*3mm*850μm
供应商型号: HMC717ALP3ETR
供应商: 国内现货
标准整包数: 1

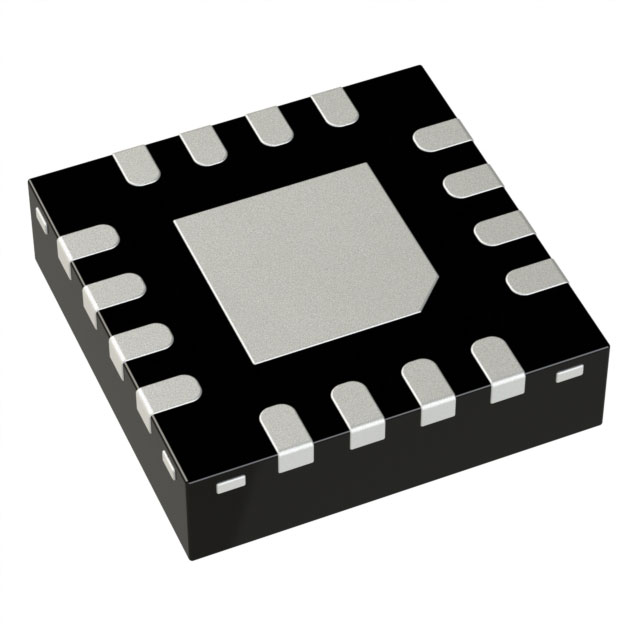

ANALOG DEVICES RF放大器 HMC717ALP3ETR

HMC717ALP3ETR概述

    HMC717ALP3E GaAs pHEMT MMIC Low Noise Amplifier

    1. 产品简介


    产品类型:
    HMC717ALP3E是一款由Analog Devices生产的GaAs pHEMT(伪半金属场效应晶体管)单片微波集成电路(MMIC)低噪声放大器。该放大器适用于固定无线通信和LTE/WiMAX/4G基站前端接收器,工作频率范围为4.8至6.0 GHz。
    主要功能:
    - 放大射频信号,提供低噪声系数。
    - 单一5V电源供电时,噪声系数仅为1.1 dB,增益达到14.5 dB,输出IP3达到+29.5 dBm。
    应用领域:
    - 固定无线和LTE/WiMAX/4G基站。
    - BTS基础设施。
    - 中继器和小型蜂窝基站。
    - 公共安全无线电。
    - 接入点。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 工作频率范围 | 4.8 - 6.0 GHz | - | - |
    | 增益 | 12.5 dB | 14.5 dB | 16.5 dB |
    | 噪声系数 | 1.3 dB | 1.1 dB | 1.8 dB |
    | 输入回波损耗 | 8 dB | 9 dB | - |
    | 输出回波损耗 | 13 dB | 15 dB | - |
    | 输出功率压缩点(P1dB) | 12 dBm | 18 dBm | - |
    | 饱和输出功率(Psat) | 14.5 dBm| 19 dBm | - |
    | 输出三阶截点(IP3) | 23.5 dBm| 29.5 dBm | - |
    | 供应电流(Idd) | 31 mA | 68 mA | 100 mA |

    3. 产品特点和优势


    - 卓越的低噪声性能: 噪声系数仅为1.1 dB,这使得HMC717ALP3E非常适合用于对噪声要求严格的接收端应用。
    - 高增益与IP3性能: 增益高达14.5 dB,输出IP3高达29.5 dBm,保证了即使在高输入功率下也能保持良好的线性度。
    - 宽泛的工作电压: 可以在3V到5V之间灵活调整,允许设计师根据具体应用需求调整偏置电流。
    - 小尺寸封装: 采用16引脚3x3mm QFN封装,仅占9平方毫米的面积,便于空间受限的应用设计。

    4. 应用案例和使用建议


    - 应用案例: HMC717ALP3E广泛应用于各类基站设备中,如固定无线通信、LTE/WiMAX/4G基站、中继器和小型蜂窝基站。在公共安全无线电系统中,其高性能也是不可或缺的。
    - 使用建议: 使用时需注意保持低电感接地连接,特别是在背板上裸露的散热垫,确保稳定的性能。建议按照推荐的偏置条件进行操作,以获得最佳性能。对于不同的应用需求,可以通过调整Vdd电压和Rbias电阻来优化增益、IP3和噪声系数。

    5. 兼容性和支持


    - 兼容性: 由于其50欧姆的输入和输出阻抗,HMC717ALP3E可以直接插入现有的50欧姆系统中,无需额外的匹配电路。多级级联也不需要外部匹配网络。
    - 支持: Analog Devices提供了详细的应用笔记和技术支持,帮助用户在设计过程中顺利使用该放大器。此外,还提供评估板(EV1HMC717ALP3)作为测试平台,帮助用户快速验证设计方案。

    6. 常见问题与解决方案


    - Q1: 如何避免过高的偏置电流导致不稳定?
    - A1: 根据绝对最大额定值表,使用3V时偏置电阻值不应小于1.69kΩ,使用5V时则不应小于40Ω。合理选择偏置电阻可以有效避免过度偏置造成的不稳定性。

    - Q2: 在高温环境下如何保持性能稳定?
    - A2: 数据手册中提供了不同温度下的典型性能曲线图,如噪声系数随温度的变化。建议通过仿真软件进行预估,在设计时加入必要的温度补偿措施,例如采用热敏电阻进行动态调整。

    7. 总结和推荐


    总结:
    HMC717ALP3E是一款出色的GaAs pHEMT低噪声放大器,具有优异的噪声系数、增益及IP3性能。适合于高频宽带射频接收系统的设计中,尤其在4.8至6.0 GHz频段的应用环境中表现优异。此外,其紧凑的尺寸和灵活性使其成为众多复杂系统的理想选择。
    推荐:
    鉴于HMC717ALP3E的强大功能及其在各种无线通信系统中的广泛应用,强烈推荐用于需要高性能低噪声放大器的场合。建议结合实际应用场景进行详细的系统设计,并遵循制造商的技术文档和建议进行操作。

HMC717ALP3ETR参数

参数
最大工作频率 6GHz
最大输出回波损耗 15dB(Typ) @ 6000MHz
典型输出1dB压缩功率 18dBm
典型噪声指数 1.25dB
射频类型 LTE,WiMax
典型三阶段输出截止点 29.5dBm
典型功率增益 16.5dB
典型供电电流 73mA
每个芯片通道数 1
最小工作供电电压 3V
最大输入回波损耗 9dB(Typ) @ 6000MHz
典型工作供电电压 3V~5V
最大工作供电电压 5V
测试频率 4.8GHz~6GHz
最小工作频率 4.8GHz,6GHz
长*宽*高 3mm*3mm*850μm
通用封装 QFN-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HMC717ALP3ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC717ALP3ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF放大器 ANALOG DEVICES HMC717ALP3ETR HMC717ALP3ETR数据手册

HMC717ALP3ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
