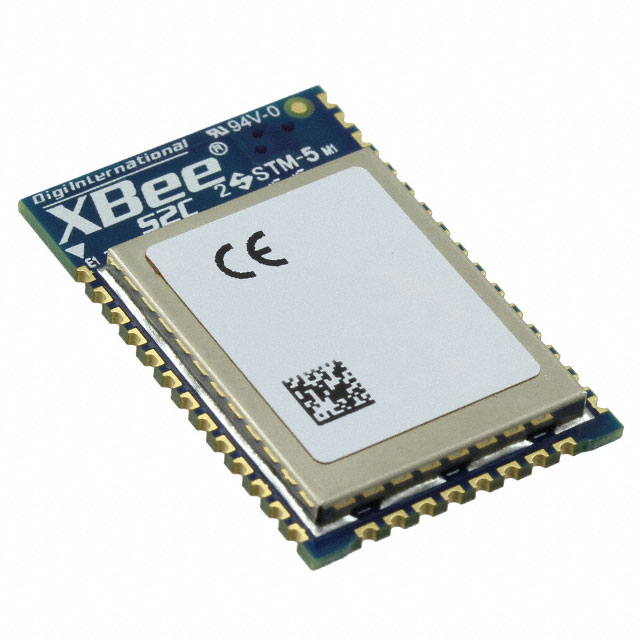

XB24CAPIS-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 31mA 45mA 250Kbps -102dBm 2.7V Integrated,Trace EM357 贴片安装
供应商型号: SYE-XB24CAPIS-001
供应商: 海外现货
标准整包数: 1

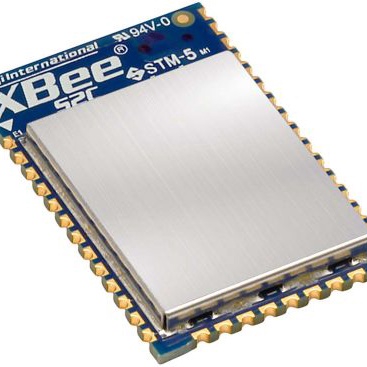

DIGI INTERNATIONAL 射频模块 XB24CAPIS-001

XB24CAPIS-001概述

    # XBee/XBee-PRO S2C 802.15.4 RF Module 用户指南

    产品简介


    XBee/XBee-PRO S2C 802.15.4 是一款嵌入式无线通信模块,专为低功耗、低成本的无线传感器网络设计。它采用IEEE 802.15.4 网络协议,支持点对多点或点对点的高速通信。这款模块适用于高吞吐量应用,具备低延迟和可预测通信时间的特点。XBee/XBee-PRO S2C 提供两种封装形式:通孔(TH)和表面贴装(SMT)。TH版本适用于原型开发和小批量生产,而SMT版本则更适合大批量应用,可以自动贴片机安装,减少插座成本。
    主要功能
    - 低功耗设计:最小化能耗,提供可靠的设备间数据传输。
    - 高速通信:最高可达250,000 b/s的数据速率。
    - 灵活配置:支持多种串行接口和GPIO配置。
    - 广泛温度适应性:工作温度范围为-40°C 至 85°C。
    应用领域
    - 工业自动化:工厂自动化、过程控制。
    - 智能家居:远程控制、环境监测。
    - 农业监控:土壤湿度、温度监测。
    - 医疗设备:患者监护系统。

    技术参数


    以下是从技术手册中提取的主要技术规格:
    | 参数类别 | 规格 |

    | 频率范围 | ISM 2.4 GHz |
    | 支持通道 | XBee: 11-26,XBee-PRO: 12-23 |
    | 最大发射功率 | XBee: 8 dBm (Boost),5 dBm (Normal)
    XBee-PRO: 18 dBm |
    | 数据速率 | 250,000 b/s |
    | 接收灵敏度 | XBee: -102 dBm (Boost),-100 dBm (Normal)
    XBee-PRO: -101 dBm |
    | 工作电压 | XBee: 2.1-3.6 V
    XBee-PRO: 2.7-3.6 V |
    | 发射电流 | XBee: 45 mA (Boost),33 mA (Normal)
    XBee-PRO: 120 mA |
    | 待机电流 | XBee: 31 mA (Boost),28 mA (Normal)
    XBee-PRO: 31 mA |
    | 睡眠电流 | <1 μA |

    产品特点和优势


    独特功能
    - 模块化设计:支持TH和SMT两种封装形式,满足不同应用需求。
    - 远程更新:支持通过OTA(Over-the-Air)进行固件升级。
    - 多样化接口:提供UART和SPI接口,易于集成到现有系统中。
    市场竞争力
    - 低功耗:适合电池供电设备,延长设备寿命。
    - 高性能:卓越的接收灵敏度和快速的数据传输能力。
    - 兼容性强:与旧版模块(S1硬件)兼容,方便迁移。

    应用案例和使用建议


    应用案例
    1. 工业自动化:在工厂环境中,用于实时监测生产设备状态,及时反馈异常情况。
    2. 智能家居:实现家庭内设备互联,如灯光控制、温湿度调节。
    3. 农业监测:用于农田土壤湿度、温度的远程监控。
    使用建议
    - 电源管理:合理规划电源分配,确保模块运行稳定。
    - 天线选择:根据具体应用场景选择合适的天线类型(如PCB天线或外部天线),以获得最佳信号覆盖。

    兼容性和支持


    兼容性
    - 模块支持多种接口协议,便于与其他设备无缝对接。
    - 与旧版模块(S1硬件)兼容,简化系统升级流程。
    厂商支持
    - Digi提供全面的技术支持服务,包括电话咨询(+1 952.912.3444)和在线资源(www.digi.com/support)。
    - 用户可通过电子邮件(techcomm@digi.com)反馈文档意见。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常启动 | 检查供电电压是否符合要求(2.1-3.6 V)。 |
    | 数据传输不稳定 | 调整天线位置,确保信号良好接收。 |
    | 模块过热 | 检查散热设计,必要时增加散热片。 |

    总结和推荐


    综合评估
    XBee/XBee-PRO S2C 802.15.4 RF Module 在工业、家居、农业等多个领域表现出色。其低功耗、高可靠性以及多样化的接口使其成为理想的无线通信解决方案。
    推荐使用
    强烈推荐该模块用于需要可靠无线连接的场合。对于大批量生产,建议选择SMT封装以降低成本并提高效率。
    希望这篇指南能帮助您更好地理解和使用XBee/XBee-PRO S2C 802.15.4 RF Module。如有任何疑问,请联系Digi官方技术支持。

XB24CAPIS-001参数

参数
调制方式 DSSS
芯片平台 EM357
发射电流 45mA
发射功率 -
功耗 -
灵敏度 -102dBm
天线形式 Integrated,Trace
接收电流 31mA
工作电压 2.7V
数据速率 250Kbps
频段 -
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

XB24CAPIS-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CAPIS-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB24CAPIS-001 XB24CAPIS-001数据手册
