首页  >  产品百科  >  XBP9B-DMUT-002

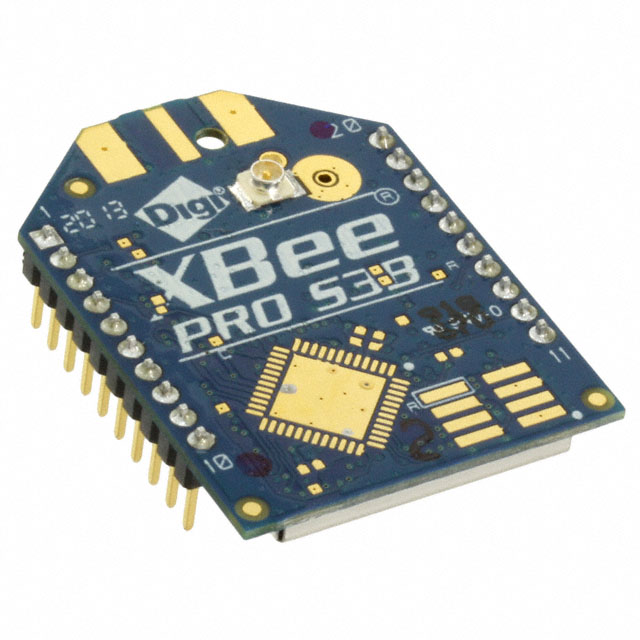

XBP9B-DMUT-002

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: FHSS 44mA 229mA 200Kbps -110dBm 2.1V Antenna Not Included,U.FL ADF7023 通孔安装
供应商型号: AV-S-DGIXBP9BDMUT002
供应商: Avnet
标准整包数: 25
DIGI INTERNATIONAL 射频模块 XBP9B-DMUT-002

XBP9B-DMUT-002概述


    产品简介


    XBee-PRO 900HP/XSC RF Modules
    XBee-PRO 900HP/XSC RF Modules 是一款嵌入式无线射频模块,适用于多种无线连接需求,特别是在点对点和点对多点网络中。该模块采用先进的S3和S3B硬件平台,可集成到各种设备中以实现远程控制、数据采集和监测等功能。这些模块特别适合构建多达128个节点的小型网络,对于超过1,000个节点的大规模网络,Digi还提供RF优化服务以确保网络配置正确无误。

    技术参数


    性能规格
    - 理想射频视距范围:
    - 10 kb/s:可达9英里(15.5公里)
    - 200 kb/s:可达4英里(6.5公里)(使用2.1 dB增益天线)
    - 发射功率输出:24 dBm(250 mW)(软件可选)
    - 射频数据速率(高速):200 kb/s
    - 射频数据速率(低速):10 kb/s
    - 串行UART接口:互补金属氧化物半导体(CMOS)通用异步接收器/发送器(UART),波特率稳定性小于1%
    - 串行接口数据速率(软件可选):9600-230400 bps
    电源要求
    - 需要的电压范围为3.3 V至5.5 V DC
    一般规格
    - 操作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    网络规格
    - 支持的网络协议:Zigbee, DigiMesh, Point-to-Point, Point-to-Multipoint
    监管一致性摘要
    - 符合美国FCC标准
    - 符合加拿大ISED标准
    - 符合巴西ANATEL标准
    - 符合墨西哥IFETEL标准
    串行通信规格
    - UART针脚分配
    - SPI针脚分配
    - GPIO针脚分配

    产品特点和优势


    XBee-PRO 900HP/XSC RF Modules 的主要优势在于其强大的射频性能、广泛的网络协议支持和高度的灵活性。该模块能够覆盖广泛的地理区域,并通过灵活的配置选项适应不同的应用场景。其高发射功率输出使得即使在复杂环境中也能保持良好的通信质量,非常适合需要长距离无线通信的应用。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于工厂内部的无线传感器网络,实时监控生产流程和设备状态。
    - 智能家居:支持家庭自动化系统,实现远程控制灯光、空调和其他家电。
    - 农业监测:远程监控土壤湿度、气温等环境因素,帮助农民优化作物管理。
    使用建议:
    - 考虑环境因素:在选择天线时,要考虑周围环境如建筑物、树木等对信号的影响。
    - 优化发射功率:根据实际应用场景调整发射功率,避免过度耗电。
    - 设置适当的串行波特率:根据通信需求设置合适的波特率,确保数据传输效率和准确性。

    兼容性和支持


    兼容性:
    - 可与多种微控制器和计算机系统配合使用。
    - 支持标准的UART和SPI接口。
    支持:
    - Digi提供详细的文档和技术支持,包括配置工具XCTU。
    - 用户可以通过电话(+1 952.912.3444)或官网(www.digi.com/support)联系技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:信号不稳定或无法通信。
    - 解决方案:检查天线连接和设置,确保正确的频率和发射功率。
    - 问题:设备无法正常工作。
    - 解决方案:参考用户手册进行基本的故障排除,如检查电源连接和设置。

    总结和推荐


    综合评估:
    - 主要优点:
    - 强大的射频性能和长距离通信能力
    - 多种网络协议的支持
    - 灵活的配置选项
    - 推荐使用:
    - 对于需要强大射频能力和广泛应用场景支持的项目,推荐使用XBee-PRO 900HP/XSC RF Modules。该模块以其卓越的性能和灵活性,在多种应用场景中都能表现出色。

XBP9B-DMUT-002参数

参数
频段 -
功耗 -
接收电流 44mA
调制方式 FHSS
数据速率 200Kbps
天线形式 Antenna Not Included,U.FL
灵敏度 -110dBm
芯片平台 ADF7023
发射电流 229mA
工作电压 2.1V
发射功率 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

XBP9B-DMUT-002厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DMUT-002数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XBP9B-DMUT-002 XBP9B-DMUT-002数据手册

XBP9B-DMUT-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
