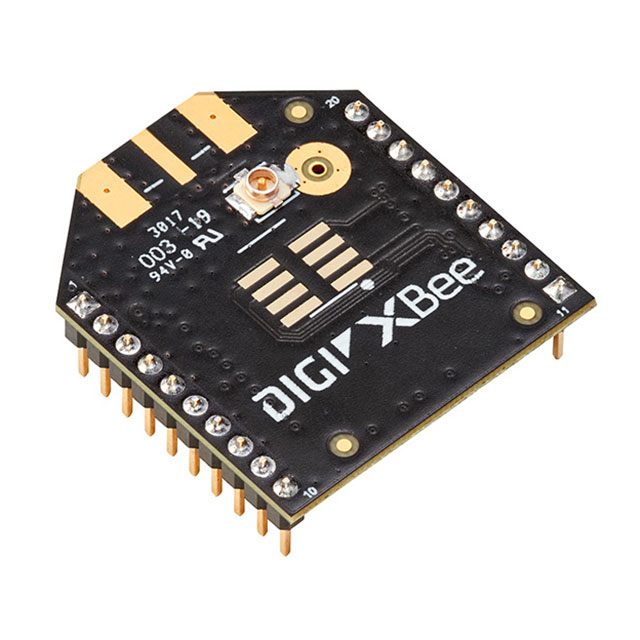

XB3-24Z8UT-J

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: Zigbee模組-802.15.4 XBee3,2.4 Ghz ZB 3.0, U.FL Ant, TH MT
供应商型号: 3529974
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB3-24Z8UT-J

XB3-24Z8UT-J概述

    # Digi XBee3 ZigBee 3.0 无线模块技术手册

    产品简介


    Digi XBee3 ZigBee 3.0 是一款专为物联网(IoT)设计的无线通信模块。该产品主要功能包括提供无线连接能力、支持多种协议以及具有高安全性能。Digi XBee3 ZigBee 3.0 广泛应用于楼宇自动化、智能能源、数字健康、智能照明等多个垂直市场。

    技术参数


    性能指标
    - 芯片组: Silicon Labs EFR32MG SoC
    - 数据速率: RF 250 kbps, 串行接口最高可达 1 Mbps
    - 室内/城市范围: 最远 200 英尺 (60 米) 至 300 英尺 (90 米)
    - 户外/直线视线范围: 最远 4000 英尺 (1200 米) 至 2 英里 (3200 米)
    - 发射功率: +8 dBm (标准版), +19 dBm (PRO 版)
    - 接收灵敏度: 1% PER 下为 -103 dBm
    功能特性
    - 串行数据接口: UART、SPI、I2C
    - 配置方法: API 或 AT 命令,本地或通过空中(OTA)
    - 频率带宽: ISM 2.4 GHz
    - 形态: 微型、通孔、表面贴装
    - 抗干扰性: 直接序列扩频(DSSS)
    - 模拟输入: 4 路 10 位 ADC 输入
    - 数字 I/O: 15 个
    - 天线选项: 通孔: PCB 天线、U.FL 连接器、RPSMA 连接器;表面贴装: RF 引脚、PCB 天线、U.FL 连接器;微型: U.FL 天线、RF 引脚、芯片天线
    - 工作温度范围: -40°C 至 +85°C
    - 尺寸:
    - 通孔: 0.960 x 1.087 英寸 (2.438 x 2.761 厘米)
    - 表面贴装: 0.866 x 1.33 x 0.120 英寸 (2.199 x 3.4 x 0.305 厘米)
    - 微型: 0.533 x 0.76 x 0.087 英寸 (13 x 19 x 2 毫米)

    产品特点和优势


    - 紧凑且便携: 13 毫米 x 19 毫米的小巧尺寸使其适合各种紧凑型应用。
    - 全协议支持: 可通过 Digi XCTU 配置 ZigBee、802.15.4、DigiMesh 和 BLE 协议。
    - 微控制器编程: 通过 MicroPython 可以消除对外部微控制器的需求。
    - 内置安全性: 使用超过 175 项控制措施的多层 Digi TrustFence 安全系统保护设备免受新的和不断演变的网络威胁。

    应用案例和使用建议


    应用案例
    Digi XBee3 ZigBee 3.0 在智能家居、楼宇自动化和智能能源管理等领域有着广泛应用。例如,在楼宇自动化系统中,它可用于监控温度、湿度和光照强度。
    使用建议
    1. 选择合适的天线: 根据应用环境和需求选择适当的天线类型。
    2. 软件工具: 利用 Digi XCTU 和 MicroPython 来简化配置和测试过程。
    3. 网络配置: 确保网络配置正确,以避免信号干扰和通信失败。

    兼容性和支持


    - 兼容性: 支持多种无线协议和标准。
    - 支持服务: Digi 提供远程管理和技术支持服务,包括 Digi Remote Manager 和 Digi TrustFence。
    - 购买渠道: 各大洲都有 Digi 的办事处,方便客户获取技术支持和服务。

    常见问题与解决方案


    常见问题
    1. 通信中断: 确保天线安装正确并检查通信参数设置。
    2. 电池寿命短: 检查电源电压是否符合要求,并考虑使用低功耗模式。
    解决方案
    1. 重新配置通信参数: 通过 Digi XCTU 工具重新配置模块参数。
    2. 调整电源设置: 使用电源管理功能延长电池寿命。

    总结和推荐


    Digi XBee3 ZigBee 3.0 是一款功能强大、灵活性高的无线通信模块,适用于多种物联网应用。其独特的功能和卓越的安全性使它在市场上具备极强的竞争力。强烈推荐在需要稳定、高效无线通信的项目中使用该产品。

XB3-24Z8UT-J参数

参数
数据速率 250Kbps
发射电流 40mA
天线形式 Antenna Not Included,U.FL
发射功率 -
接收电流 15mA
芯片平台 EFR32MG
灵敏度 -103dBm
频段 -
调制方式 DSSS
工作电压 2.1V
功耗 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XB3-24Z8UT-J厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8UT-J数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8UT-J XB3-24Z8UT-J数据手册

XB3-24Z8UT-J封装设计

查看详情并下载
Symbol
Footprint
3D Model
