XBP24CAUIS-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 31mA 120mA 1Mbps -101dBm 2.7V Antenna Not Included,U.FL EM357 贴片安装
供应商型号: 2766691
供应商: 海外现货
标准整包数: 1

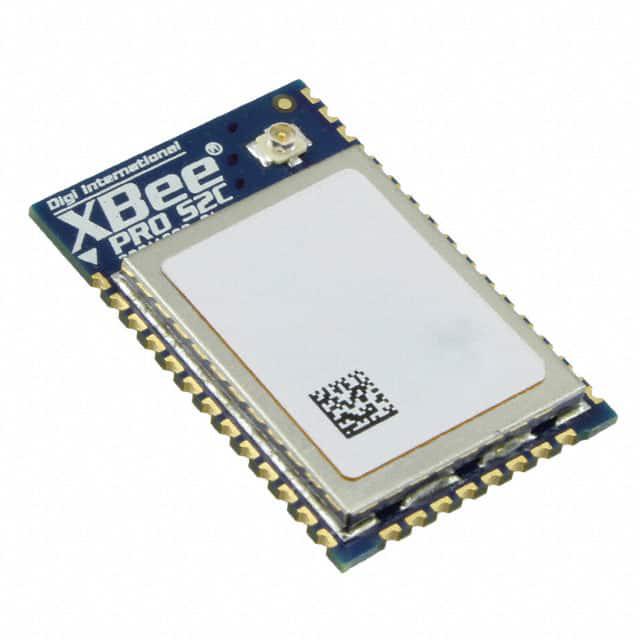

DIGI INTERNATIONAL 射频模块 XBP24CAUIS-001

XBP24CAUIS-001概述

    XBee/XBee-PRO S2C 802.15.4 RF Module: A Comprehensive Overview

    1. 产品简介


    产品类型:
    XBee/XBee-PRO S2C 802.15.4 RF模块是一款嵌入式无线连接解决方案,主要用于低功耗、低成本的无线传感器网络。该模块通过IEEE 802.15.4协议实现高速点对多点或多对多网络通信。
    主要功能:
    - 支持透明操作模式和API操作模式
    - 提供数字和模拟输入/输出
    - 支持硬件和软件加密
    - 支持OTA(空中)固件更新
    应用领域:
    - 智能家居
    - 工业自动化
    - 物联网设备
    - 智能电网

    2. 技术参数


    电气特性:
    - 频率范围: ISM 2.4 GHz
    - 支持信道: XBee: 11-26;XBee-PRO: 12-23
    - 供电电压: XBee: 2.1-3.6 V;XBee-PRO: 2.7-3.6 V
    - 数据速率: 250,000 b/s
    - 接收灵敏度: XBee: -102 dBm(Boost模式), -100 dBm(正常模式);XBee-PRO: -101 dBm
    - 最大吞吐量: 96,000 b/s
    传输功率:
    - XBee: 6.3 mW (8 dBm, Boost模式), 3.1 mW (5 dBm, 正常模式)
    - XBee-PRO: 63 mW (18 dBm)
    工作温度范围:
    - -40°C 至 85°C (工业级)
    无线传输距离:
    - 室内/城市环境:XBee: 200 ft (60 m),XBee-PRO: 300 ft (90 m)
    - 室外视线传输:XBee: 4000 ft (1200 m),XBee-PRO: 2 miles (3200 m)
    电源需求:
    - 休眠电流:<1 μA
    - 传输电流(典型值,VCC = 3.3 V):
    - XBee: 45 mA (8 dBm, Boost模式), 33 mA (5 dBm, 正常模式)
    - XBee-PRO: 120 mA (18 dBm)
    串行通信接口:
    - UART: 数据率 1200 b/s 至 250,000 b/s
    - SPI: 最大数据率 5 Mb/s (突发模式)
    通用输入/输出(GPIO):
    - 高达15个GPIO端口
    - 输入电流:逻辑0为-0.5 μA,逻辑1为0.5 μA

    3. 产品特点和优势


    - 灵活性: 两种安装方式(通孔和表面贴装),适用于不同应用需求。
    - 可靠性: 低功耗设计,保证长期稳定运行。
    - 可扩展性: 支持OTA固件更新,方便未来升级。
    - 多用途: 支持多种操作模式和通信协议,易于集成到各种系统中。

    4. 应用案例和使用建议


    应用场景:
    - 智能家居: 用于智能插座、温湿度传感器、门禁系统等。
    - 工业自动化: 在工厂自动化设备中,如生产监控、物料跟踪等。
    - 物联网设备: 如农业监测、环境监测等。
    使用建议:
    - 布局设计: 确保天线周围有足够的空间,避免信号衰减。
    - 供电管理: 考虑到模块的高功耗,在设计电源时需特别注意供电的稳定性。
    - 软件配置: 利用XCTU工具进行配置和调试,提高开发效率。

    5. 兼容性和支持


    - 兼容性: 与各种微控制器和单板计算机兼容,如Arduino、Raspberry Pi等。
    - 技术支持: Digi提供技术支持服务,包括电话和技术文档等资源。

    6. 常见问题与解决方案


    常见问题:
    - 无法建立连接: 检查电源和接地是否正确。
    - 传输距离短: 重新调整天线位置或更换更高增益的天线。
    - 接收数据不稳定: 确认传输数据格式无误,检查噪声干扰。
    解决方案:
    - 重新配置模块的电源设置,确保稳定供电。
    - 使用天线增益更高的模块版本,以增强传输距离。
    - 对接收到的数据进行校验,确保通信无误。

    7. 总结和推荐


    综合评估:
    XBee/XBee-PRO S2C 802.15.4 RF模块凭借其强大的性能、灵活的操作模式和广泛的应用范围,在无线通信领域表现出色。它适合需要低功耗、长寿命和可靠性的应用场景,特别是在智能家居、工业自动化和物联网设备中。
    推荐使用:
    强烈推荐对于追求高性能、可靠性和灵活性的开发者和工程师们。此模块不仅具备丰富的功能,还能为各类项目提供坚实的硬件基础。

XBP24CAUIS-001参数

参数
灵敏度 -101dBm
发射电流 120mA
接收电流 31mA
工作电压 2.7V
功耗 -
芯片平台 EM357
调制方式 DSSS
频段 -
发射功率 -
天线形式 Antenna Not Included,U.FL
数据速率 1Mbps
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

XBP24CAUIS-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP24CAUIS-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XBP24CAUIS-001 XBP24CAUIS-001数据手册

XBP24CAUIS-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
