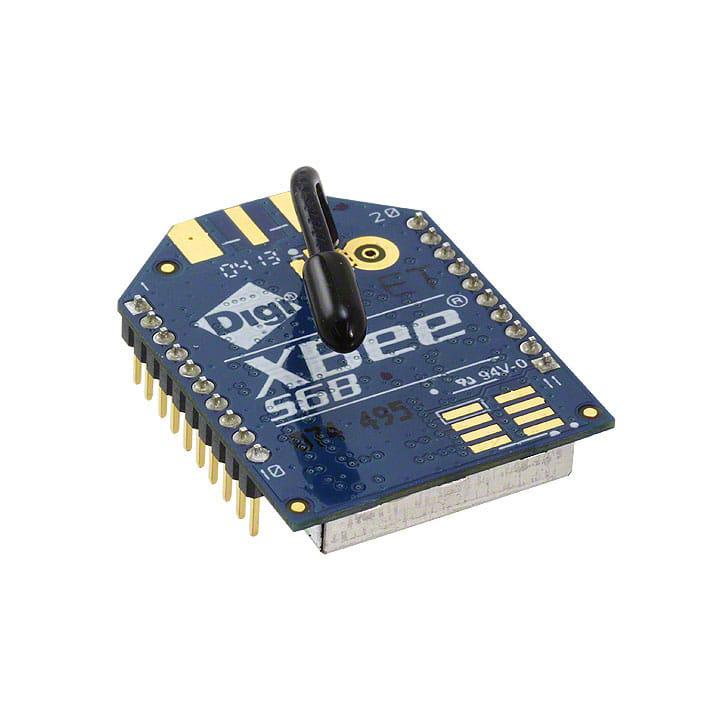

XB2B-WFWT-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: 16QAM,64QAM,BPSK,CCK,DSSS,OFDM,QPSK 100mA 309mA 72Mbps -93dBm 3.14V Integrated,Wire Antenna 通孔安装 24.38mm(长度)*32.94mm(宽度)
供应商型号: SYE-XB2B-WFWT-001
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB2B-WFWT-001

XB2B-WFWT-001概述

    Digi XBee Wi-Fi 技术手册

    1. 产品简介


    Digi XBee Wi-Fi 模块 是一款嵌入式无线局域网(Wi-Fi)模块,适用于802.11b/g/n标准,提供超低功耗的无线通信功能。该模块具有灵活的硬件和软件接口,支持多种无线协议,并易于集成到现有的Wi-Fi基础设施中。Digi XBee Wi-Fi模块广泛应用于工业自动化、能源管理、传感器网络和资产管理等领域。

    2. 技术参数


    - 串行数据接口: UART高达1 Mbps,SPI高达6 Mbps
    - 配置方法: API或AT命令
    - 频率范围: ISM 2.4 GHz
    - 模拟输入: 4个(12位)
    - 数字输入输出: 10个
    - 外形因素: 通孔式、表面贴装式
    - 天线选项:
    - 通孔式: PCB内置天线、U.FL、RPSMA、集成导线
    - 表面贴装式: PCB内置天线、U.FL、RF焊盘
    - 工作温度: -30°C 至 +85°C
    - 尺寸:
    - 通孔式: 0.960英寸 x 1.297英寸 (2.438厘米 x 3.294厘米)
    - 表面贴装式: 0.87英寸 x 1.33英寸 x 0.12英寸 (2.20厘米 x 3.40厘米 x 0.30厘米)

    3. 产品特点和优势


    - 灵活的接口: 支持UART和SPI串行接口,满足不同应用需求。
    - 易于集成: 采用常见的Digi XBee外形,可与其他Digi XBee模块互换。
    - 低功耗: 睡眠模式下功耗低于6μA,适用于低功耗应用场景。
    - 高性能连接: 数据传输速率最高可达72 Mbps,支持多种调制方式。
    - 强大的安全特性: 支持WPA-PSK、WPA2-PSK和WEP加密。
    - 全球认证: 通过FCC、IC、CE/ETSI、C-TICK、TELEC和ANATEL等国际认证,确保在全球范围内合规使用。

    4. 应用案例和使用建议


    案例分析:
    - 远程管理系统: Digi XBee Wi-Fi模块可用于油分配器和储罐系统的远程监控。通过将模块集成到超声波传感器中,可以实时收集储罐状态数据并发送到云平台进行管理。
    - 无线传感器网络: 在工业自动化环境中,Digi XBee Wi-Fi模块可以用于构建高密度无线传感器网络,实现设备之间的高效通信和数据交换。
    使用建议:
    - 在设计无线通信系统时,考虑到环境因素和潜在干扰源,选择合适的天线选项和放置位置以保证信号强度。
    - 利用Digi XBee Wi-Fi模块的API和AT命令进行自定义配置,以适应具体应用需求。
    - 为降低功耗,在不进行数据传输时启用睡眠模式。

    5. 兼容性和支持


    - 兼容性: Digi XBee Wi-Fi模块与现有的802.11基础设施完全兼容,可以轻松加入现有Wi-Fi网络。
    - 支持和服务: Digi International提供全面的技术支持和售后服务,确保用户能够充分利用该模块的功能。用户可以通过电话或官方网站获取帮助和支持。

    6. 常见问题与解决方案


    - 问题1: 无法连接到Wi-Fi网络
    - 解决方案: 检查Wi-Fi密码是否正确,确认设备配置符合网络要求。
    - 问题2: 数据传输不稳定
    - 解决方案: 调整天线位置或更换更高增益的天线,检查是否有电磁干扰。
    - 问题3: 功耗较高
    - 解决方案: 启用睡眠模式,调整设备工作周期以降低整体功耗。

    7. 总结和推荐


    Digi XBee Wi-Fi 模块凭借其出色的性能、灵活性和广泛的兼容性,在各种无线应用中表现出色。无论是工业自动化还是能源管理,Digi XBee Wi-Fi模块都是理想的解决方案。我们强烈推荐这一产品给需要高性能、低功耗无线通信能力的应用开发者和系统集成商。

XB2B-WFWT-001参数

参数
频段 -
接收电流 100mA
调制方式 16QAM,64QAM,BPSK,CCK,DSSS,OFDM,QPSK
发射电流 309mA
灵敏度 -93dBm
芯片平台 -
功耗 -
数据速率 72Mbps
工作电压 3.14V
发射功率 -
天线形式 Integrated,Wire Antenna
长*宽*高 24.38mm(长度)*32.94mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XB2B-WFWT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB2B-WFWT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB2B-WFWT-001 XB2B-WFWT-001数据手册
