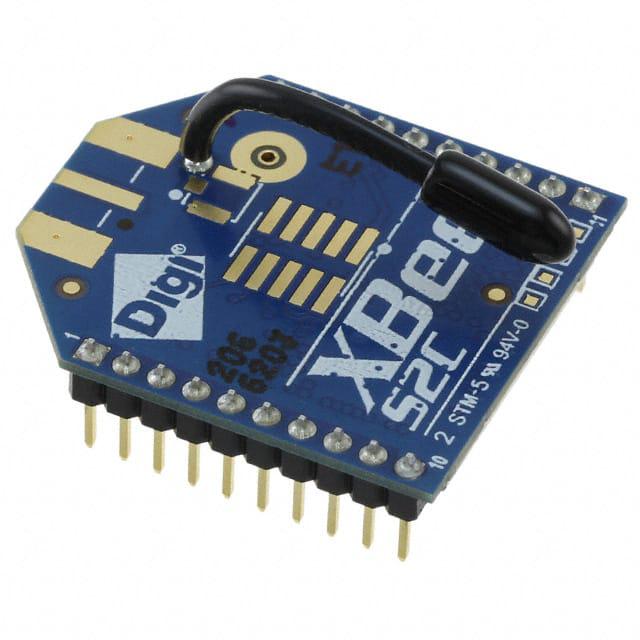

XB24CDMWIT-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 31mA 45mA 250Kbps -102dBm 2.1V Integrated,Wire Antenna EM357 通孔安装
供应商型号: SYE-XB24CDMWIT-001
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB24CDMWIT-001

XB24CDMWIT-001概述

    # Digi XBee S2C DigiMesh 2.4 Embedded RF Modules 技术手册

    产品简介


    Digi XBee S2C DigiMesh 2.4 是一款嵌入式射频模块,旨在为电子设备提供全球部署的无线连接解决方案。该模块利用SiliconLabs EM357 SoC芯片组,结合DigiMesh协议栈,提供低功耗、高可靠性、自愈网络能力,并支持多种频率带宽。其设计适用于需要远程控制、工业自动化、智慧城市及物联网应用的开发者和制造商。
    主要功能
    - 使用创新的DigiMesh自愈网状网络协议,支持高密度节点部署。
    - 支持全球2.4GHz频段,可进行国际化的无线部署。
    - 可配置多种传输模式,支持电池供电场景和远距离通信需求。
    应用领域
    Digi XBee S2C DigiMesh 2.4 广泛应用于智能家居、智慧路灯、工业自动化控制、农业监控和楼宇管理等领域。

    技术参数


    | 参数类别 | 描述 |

    | 芯片组 | Silicon Labs EM357 SoC |
    | 数据速率 | 射频250 kbps,串行最高可达1 Mbps |
    | 室内/城市范围 | 最大200英尺(60米) |
    | 户外/视线范围 | 最大4000英尺(1200米) |
    | 发射功率 | 3.1 mW (+5 dBm),6.3 mW (+8 dBm);增强模式63 mW (+18 dBm) |
    | 接收灵敏度 | -100 dBm(标准模式),-102 dBm(增强模式) |
    | 接口类型 | UART,SPI |
    | 配置方式 | API或AT命令,本地或远程OTA配置 |
    | 频率带宽 | ISM 2.4 GHz |
    | 形态 | 通孔焊接(TH),表面贴装(SMT) |
    | 模拟输入 | 4个10位ADC输入 |
    | 数字I/O | 15个 |
    | 天线选项 | PCB天线、U.FL连接器、RPSMA连接器或集成导线 |
    | 工作温度范围 | -40°C至+85°C |
    | 尺寸 | 通孔:24.38 x 27.61 mm;SMT:22.00 x 32.94 mm |
    | 重量 | 0.1克左右 |

    产品特点和优势


    独特功能
    - DigiMesh自愈网络:通过自我修复机制确保网络稳定运行,适合分布式应用。
    - 多天线选择:支持不同的天线选项以满足不同场景需求。
    - 低功耗模式:内置电源管理策略,减少能量消耗。
    - 远程固件更新:可通过空中(OTA)更新,延长产品生命周期。
    市场竞争力
    Digi XBee S2C DigiMesh 2.4 提供简单易用且高效的解决方案,其模块间的互操作性降低了开发成本,是市场上具有竞争力的产品之一。

    应用案例和使用建议


    应用案例
    - 智慧路灯:将Digi XBee模块安装于路灯中,实现远程监控和集中管理。
    - 工业自动化:构建工厂内的设备状态监测和控制网络。
    使用建议
    - 网络规划:在大型部署中合理布置节点,避免信号干扰。
    - 电源管理:对于电池供电的应用,启用节能模式以延长续航时间。

    兼容性和支持


    兼容性
    - 与同一品牌的其他Digi XBee模块完全兼容,方便替换升级。
    - 支持IEEE 802.15.4和ZigBee协议,提供更广泛的协议选择。
    厂商支持
    Digi International提供全球范围的技术支持,涵盖硬件调试、软件开发到售后保障服务。访问官网www.digi.com了解更多细节。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 网络不稳定 | 检查天线连接并调整发射功率设置 |
    | 无法接收数据包 | 验证PAN ID和地址设置是否正确 |
    | 能耗过高 | 开启低功耗模式 |

    总结和推荐


    综合评估
    Digi XBee S2C DigiMesh 2.4 嵌入式RF模块凭借其强大的DigiMesh协议、高可靠性、低功耗设计以及灵活的配置方式,在多种无线通信应用场景中表现出色。
    是否推荐
    强烈推荐此模块用于需要高效稳定无线连接的项目。其优秀的兼容性和广泛的支持使其成为开发者和企业的理想选择。

    备注:请根据具体应用场景确认是否符合所在地区的监管要求。

XB24CDMWIT-001参数

参数
工作电压 2.1V
调制方式 DSSS
功耗 -
数据速率 250Kbps
发射功率 -
芯片平台 EM357
发射电流 45mA
灵敏度 -102dBm
天线形式 Integrated,Wire Antenna
接收电流 31mA
频段 -
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 托盘

XB24CDMWIT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CDMWIT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB24CDMWIT-001 XB24CDMWIT-001数据手册

XB24CDMWIT-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
