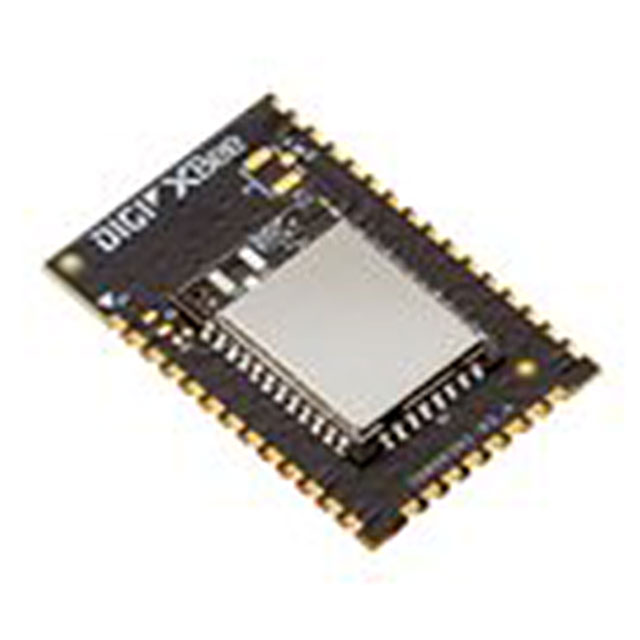

XB3-24Z8RS

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: Zigbee模組-802.15.4 XBee3 PRO,2.4 Ghz ZB 3.0, RF Pad Ant, SMT
供应商型号: SYE-XB3-24Z8RS
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB3-24Z8RS

XB3-24Z8RS概述

    # Digi XBee3 ZigBee 3.0 技术手册解读

    产品简介


    Digi XBee3 ZigBee 3.0 是一款高性能、低功耗的无线模块,专为设计师、原始设备制造商(OEM)及解决方案提供商提供快速实现无线连接和易用功能而设计。基于行业领先的技术,预认证的 Digi XBee3 模块支持多种频率和无线协议切换,以满足不同应用需求。此模块特别适用于楼宇自动化、智能能源、数字健康、智能照明等多个垂直市场。
    主要功能
    - 支持 ZigBee 3.0 协议,确保完全互操作性。
    - 内置 Digi TrustFence® 安全功能,可保护设备免受新兴网络威胁。
    - 支持多种配置方式,包括 API 或 AT 命令,可通过本地或远程方式进行配置。
    - 集成 MicroPython 环境,简化编程和功能性开发。
    应用领域
    Digi XBee3 ZigBee 3.0 在智能家居、工业自动化、医疗监控、环境监测等领域都有广泛应用。

    技术参数


    以下是从技术手册中提取的主要技术规格:
    | 参数 | 描述 |

    | 芯片组 | Silicon Labs EFR32MG SoC |
    | 数据速率 | RF 250 kbps,串行高达 1 Mbps |
    | 室内/城市范围 | 最高可达 200 英尺(60 米),最高可达 300 英尺(90 米) |
    | 室外/视线范围 | 最高可达 4000 英尺(1200 米),最高可达 2 英里(3200 米) |
    | 发射功率 | +8 dBm(标准版),+19 dBm(增强版) |
    | 接收灵敏度 | -103 dBm |
    | 接口 | UART、SPI、I²C |
    | 频率带宽 | ISM 2.4 GHz |
    | 封装形式 | 微型、通孔式、表面贴装 |
    | ADC 输入 | 4 个 10 位 ADC 输入 |
    | 数字 I/O | 15 个 |
    | 天线选项 | PCB 天线、U.FL 连接器、RPSMA 连接器、RF 垫片、芯片天线 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 尺寸 | 微型:13 mm × 19 mm |
    | 内存 | 1 MB 闪存 / 128 KB RAM(其中 32 KB 可用于 MicroPython) |

    产品特点和优势


    独特功能
    - 灵活性:一个模块即可支持 ZigBee、802.15.4、DigiMesh 和 BLE 多种协议。
    - 紧凑设计:微形封装仅 13 mm × 19 mm,适合空间受限的应用场景。
    - 安全性:Digi TrustFence® 提供超过 175 种安全控制措施。
    - 易用性:MicroPython 和 XCTU 软件工具显著降低开发门槛。
    市场竞争力
    Digi XBee3 ZigBee 3.0 提供卓越的性能、多功能性和高度的安全性,在市场上具有明显优势,尤其适用于需要高可靠性的物联网设备。

    应用案例和使用建议


    应用案例
    - 智能家居:通过 ZigBee 网络控制灯光、温控器和窗帘。
    - 工业自动化:监测和控制工厂内的生产设备状态。
    - 医疗监控:实时传输患者生理数据至云端。
    使用建议
    1. 优化配置:根据实际应用场景调整传输功率和天线选择。
    2. 数据处理:利用内置 MicroPython 编程环境优化数据处理逻辑。
    3. 安全防护:启用所有可用的安全设置以防止网络攻击。

    兼容性和支持


    Digi XBee3 ZigBee 3.0 模块与其他 Digi 产品(如 Digi Remote Manager 和 Digi Design Services)无缝集成,便于系统部署。此外,全球范围内均有技术支持服务,确保用户能够快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常联网 | 检查天线连接和供电电压是否正确 |
    | 加密数据无法解码 | 验证加密密钥配置是否一致 |
    | 模块耗电过高 | 减少广播频率或降低发射功率 |

    总结和推荐


    综合评估
    Digi XBee3 ZigBee 3.0 是一款集成了高安全性、多功能性和强大性能的无线模块,非常适合物联网设备的开发。其紧凑的设计和灵活的协议支持使其成为众多行业的理想选择。
    是否推荐
    强烈推荐!无论是初学者还是专业开发者,Digi XBee3 ZigBee 3.0 都能提供优异的开发体验和技术支持。
    了解更多详情,请访问 [www.digi.com](http://www.digi.com)。

XB3-24Z8RS参数

参数
功耗 -
频段 -
天线形式 Integrated,Trace
灵敏度 - 103
数据速率 250Kbps
调制方式 DSSS
接收电流 15mA
芯片平台 EFR32MG
工作电压 2.1V~3.6V
发射电流 135mA
发射功率 -
通用封装 SMD-37P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24Z8RS厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8RS数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8RS XB3-24Z8RS数据手册

XB3-24Z8RS封装设计

查看详情并下载
Symbol
Footprint
3D Model
