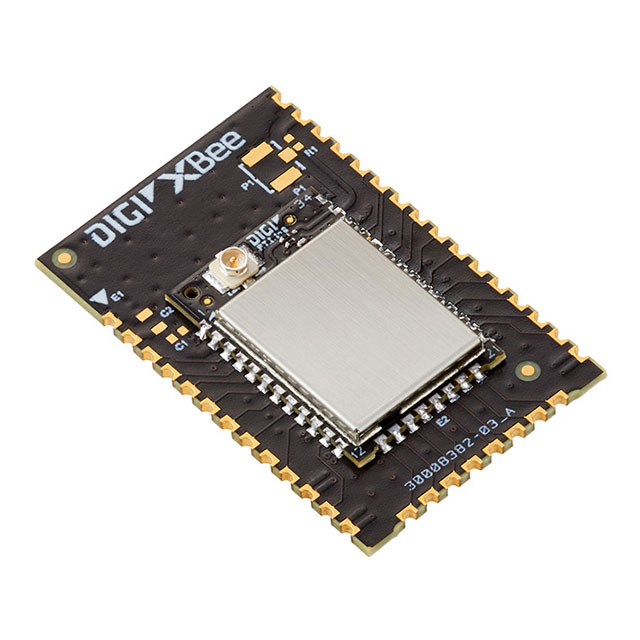

XB3-24Z8US-J

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: Zigbee模組-802.15.4 XBee3,2.4 Ghz ZB 3.0, U.FL Ant, SMT
供应商型号: SYE-XB3-24Z8US-J
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XB3-24Z8US-J

XB3-24Z8US-J概述

    Digi XBee3 ZigBee 3.0 无线模块技术手册

    1. 产品简介


    Digi XBee3 ZigBee 3.0 是一款高集成度的无线通信模块,适用于各种需要低功耗、高可靠性的物联网设备。该模块利用行业领先的ZigBee 3.0协议,提供强大的网络功能和安全保障,能够实现智能建筑自动化、智能家居、数字健康、智能照明等多种应用场景。此外,它还可以通过内置的安全机制和灵活的配置选项,满足不同用户的特定需求。

    2. 技术参数


    - 核心芯片: Silicon Labs EFR32MG SoC
    - 数据传输率: RF 250 Kbps, 串行端口高达1 Mbps
    - 室内/城市范围: 最多200英尺(60米),最多300英尺(90米)
    - 户外/视距范围: 最多4000英尺(1200米),最多2英里(3200米)
    - 发射功率: +8 dBm 和 +19 dBm
    - 接收灵敏度: -103 dBm(正常模式)
    - 数据接口: UART, SPI, I2C
    - 配置方式: API或AT指令,本地或远程(OTA)
    - 频率带宽: ISM 2.4 GHz
    - 外形尺寸: 微型、通孔和表面贴装
    - 抗干扰能力: 直接序列扩频 (DSSS)
    - 模拟输入: 4个10位ADC输入
    - 数字I/O: 15个
    - 存储器: 1MB闪存/128KB RAM
    - CPU速度: 40 MHz
    - 电源要求: 2.1至3.6V
    - 传输电流: 40mA @ 8 dBm,135mA @ 19 dBm
    - 接收电流: 17mA
    - 电源休眠电流: 2微安 @ 25°C
    - 认证: FCC、IC(北美)、RCM(澳大利亚)、ANATEL(巴西)

    3. 产品特点和优势


    - 尺寸和灵活性: 尺寸仅为13mm x 19mm,便于在紧凑和便携的应用中使用。
    - 编程能力: 支持MicroPython,可以创建智能终端节点,无需外部微控制器。
    - 安全性: 内置Digi TrustFence安全机制,具有超过175种控制措施,保护设备免受新型和进化的网络安全威胁。
    - 多功能性: 支持ZigBee 3.0、802.15.4、DigiMesh和BLE多种协议。
    - 可配置性: 可通过Digi XCTU进行配置,支持本地和远程配置。

    4. 应用案例和使用建议


    - 智能建筑自动化: 在建筑自动化系统中,Digi XBee3 ZigBee 3.0 可以用于传感器数据采集、智能照明控制、环境监控等。
    - 智能家居: 通过连接温湿度传感器,实现对家庭环境的实时监控,提高生活质量。
    - 健康医疗: 在医疗设备中,可用于病人监护、数据传输等。
    使用建议:
    - 在部署时确保信号覆盖良好,避免障碍物遮挡。
    - 使用Digi XCTU工具进行初始设置和调试。
    - 定期更新固件以保持最佳性能。

    5. 兼容性和支持


    - 兼容性: 与其他Digi XBee系列产品兼容,支持多种无线协议。
    - 支持和服务: Digi提供专业的技术支持和售后服务,包括详细的文档和技术支持网站。

    6. 常见问题与解决方案


    - Q: 如何更改传输频率?
    A: 通过Digi XCTU软件进行配置。
    - Q: 设备无法连接到网络怎么办?
    A: 检查配置是否正确,确认设备在网络中的位置,尝试重启设备。
    - Q: 传输距离不足如何解决?
    A: 确保天线放置在无遮挡的位置,增加发射功率或更换更合适的天线。

    7. 总结和推荐


    Digi XBee3 ZigBee 3.0 无线模块是一款高度集成、易于配置的模块,具备出色的通信能力和安全性,非常适合于各种物联网应用。该模块的尺寸小巧、性能强大,再加上全面的技术支持,使其在市场上具备显著的竞争优势。强烈推荐使用Digi XBee3 ZigBee 3.0 模块,尤其适用于需要高性能、高可靠性的物联网项目。

XB3-24Z8US-J参数

参数
频段 -
调制方式 DSSS
数据速率 250Kbps
天线形式 Antenna Not Included,U.FL
发射电流 40mA
接收电流 15mA
功耗 -
灵敏度 - 103
发射功率 -
芯片平台 EFR32MG
工作电压 2.1V
通用封装 SMD-34P
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24Z8US-J厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8US-J数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8US-J XB3-24Z8US-J数据手册

XB3-24Z8US-J封装设计

查看详情并下载
Symbol
Footprint
3D Model
