XB3-24Z8UM

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: Zigbee模組-802.15.4 XBee3 PRO,2.4 Ghz ZB 3.0, U.FL Ant, MMT
供应商型号: SYE-XB3-24Z8UM
供应商: 海外现货
标准整包数: 1

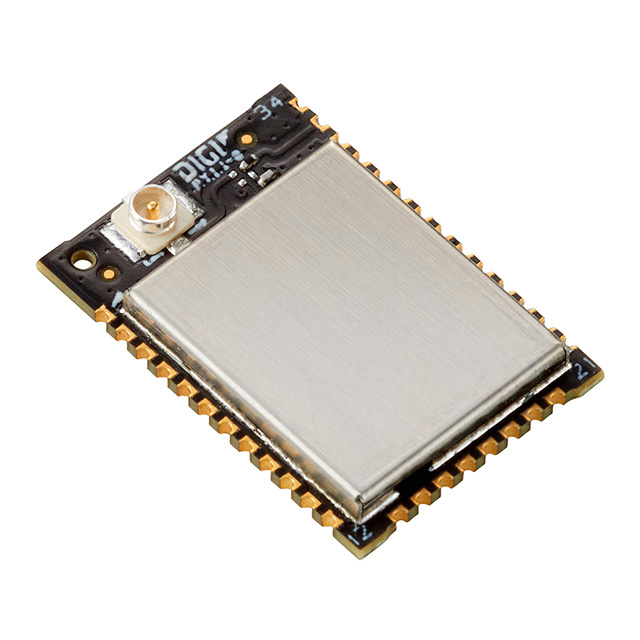

DIGI INTERNATIONAL 射频模块 XB3-24Z8UM

XB3-24Z8UM概述

    # Digi XBee3 ZigBee 3.0 无线模块技术手册

    1. 产品简介


    基本介绍
    Digi XBee3 ZigBee 3.0 模块是一款高性能、低功耗的无线通信模块,旨在为设计师、原始设备制造商(OEM)和解决方案提供商加速产品上市时间。其支持多种无线协议和频率,可灵活适配各种物联网(IoT)应用场景。Digi XBee3 系列模块通过了预认证,能够快速实现无线连接和扩展功能,广泛应用于楼宇自动化、智能能源、数字健康、智能照明等领域。
    主要功能
    - 支持 ZigBee 3.0 协议,符合 IEEE 802.15.4 标准;
    - 提供完整的互操作生态系统;
    - 具备多种天线选项和灵活的接口设计;
    - 内置 MicroPython 和 XCTU 软件工具,支持远程管理和配置;
    - 提供强大的安全性,内置 Digi TrustFence 安全功能。
    应用领域
    - 智能家居与楼宇自动化;
    - 工业物联网(IIoT);
    - 医疗设备与健康监测;
    - 智能城市基础设施;
    - 农业物联网(IoT)。

    2. 技术参数


    以下是 Digi XBee3 ZigBee 3.0 模块的主要技术规格:
    | 参数分类 | 规格详情 |

    | 传输芯片组 | Silicon Labs EFR32MG SoC |
    | 数据速率 | RF:250 kbps;串行:最高 1 Mbps |
    | 室内/城市范围 | 最高 200 英尺(60 米);最高 300 英尺(90 米) |
    | 户外/视距范围 | 最高 4000 英尺(1200 米);最高 2 英里(3200 米) |
    | 发射功率 | +8 dBm;+19 dBm |
    | 接收灵敏度 | -103 dBm(正常模式) |
    | 串行接口 | UART、SPI、I²C |
    | 配置方式 | API 或 AT 命令,本地或远程 OTA 配置 |
    | 频率带宽 | ISM 2.4 GHz |
    | 封装形式 | 微型、通孔、表面贴装 |
    | 抗干扰能力 | DSSS(直接序列扩频) |
    | ADC 输入 | 4 个 10 位 ADC 输入 |
    | 数字 I/O | 15 个 |
    | 电源电压 | 2.1 至 3.6V |
    | 传输电流 | +8 dBm 时 40 mA;+19 dBm 时 135 mA |
    | 接收电流 | 17 mA |
    | 休眠电流 | +2 µA(25°C) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 尺寸(长×宽×高) | 微型:13 × 19 × 2 mm |

    3. 产品特点和优势


    独特功能
    - MicroPython 编程环境:无需额外微控制器即可实现智能化;
    - OTA 远程更新:支持在线升级,降低维护成本;
    - Digi TrustFence 安全框架:提供超过 175 种安全控制措施,有效抵御网络威胁;
    - 灵活的协议支持:支持 ZigBee、802.15.4、DigiMesh 和 BLE 协议;
    - 扩展性强:适用于从小型传感器到边缘计算设备的多样化应用。
    市场竞争力
    Digi XBee3 ZigBee 3.0 模块凭借其紧凑设计、高可靠性及易用性,在物联网市场中具有显著的竞争优势。它能够满足复杂多样的无线应用需求,同时通过集成安全功能降低了用户的开发门槛。

    4. 应用案例和使用建议


    典型应用场景
    1. 智能家居:通过 ZigBee 3.0 网络连接灯光、温控器和安防设备,实现集中式管理。
    2. 工业监控:用于工厂环境中的温度、湿度和振动传感器数据采集。
    3. 健康监测系统:实时跟踪患者的生命体征数据并上传至云端。
    使用建议
    - 网络拓扑优化:根据实际环境选择合适的节点数量与分布,以最大化信号覆盖。
    - 功耗管理:利用休眠模式延长电池供电设备的工作寿命。
    - 安全性设置:启用所有可用的安全功能,定期更新固件以防止潜在漏洞。

    5. 兼容性和支持


    兼容性
    Digi XBee3 ZigBee 3.0 模块可以轻松与其他 Digi 产品(如 XBee 适配器、网关)配合使用,形成完整的物联网解决方案。此外,模块支持多种硬件接口(UART、SPI、I²C),便于与其他嵌入式设备无缝对接。
    厂商支持
    Digi 提供全面的技术支持服务,包括在线文档、开发工具(XCTU)、远程管理平台(Digi Remote Manager)以及全球范围内的客户服务。用户可通过官网访问详细信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常连接 | 确认频率、PAN ID 和密钥设置是否一致;检查天线连接是否牢固。 |
    | 数据传输不稳定 | 减少干扰源,增加节点间的距离或采用更高功率版本。 |
    | 固件升级失败 | 确保供电稳定且通信无误;尝试更换串口调试工具重新执行升级流程。 |

    7. 总结和推荐


    综合评估
    Digi XBee3 ZigBee 3.0 模块以其卓越的性能、灵活性和安全性成为物联网开发者的重要选择。无论是初次接触无线开发的新手还是经验丰富的工程师,这款模块都能提供强大的技术支持和便捷的操作体验。
    推荐结论
    强烈推荐 Digi XBee3 ZigBee 3.0 模块给需要高效无线通信的项目。无论是在智能家居、工业自动化还是医疗设备领域,它都展现了出色的适应性和稳定性。如果您正在寻找一款多功能且可靠的无线通信解决方案,Digi XBee3 ZigBee 3.0 将是一个明智的选择。
    更多详细信息请访问 [Digi 官网](www.digi.com

XB3-24Z8UM参数

参数
发射电流 135mA
发射功率 -
天线形式 Antenna Not Included,U.FL
工作电压 2.1V
灵敏度 -103dBm
功耗 -
频段 -
接收电流 15mA
芯片平台 EFR32MG
数据速率 250Kbps
调制方式 DSSS
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24Z8UM厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8UM数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8UM XB3-24Z8UM数据手册

XB3-24Z8UM封装设计

查看详情并下载
Symbol
Footprint
3D Model
