XBP9B-XCST-021

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: FHSS 26mA 215mA 10Kbps -109dBm 2.4V~3.6V 不包括,RP-SMA ADF7023 通孔安装
供应商型号: SYE-XBP9B-XCST-021
供应商: 海外现货
标准整包数: 1

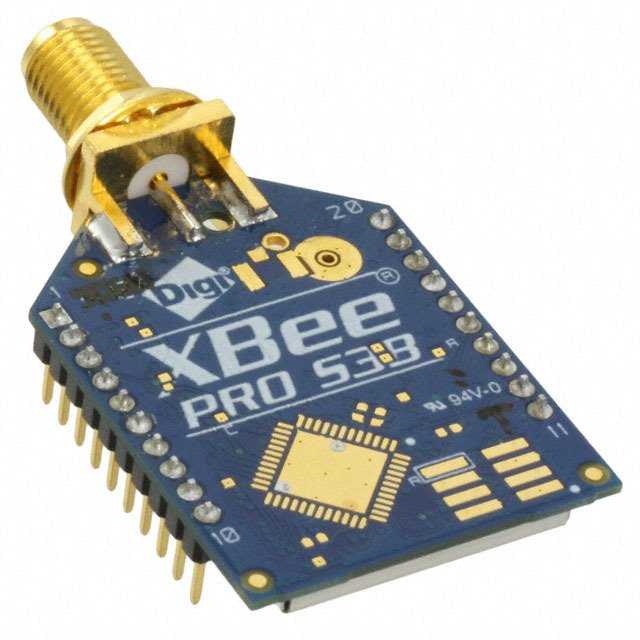

DIGI INTERNATIONAL 射频模块 XBP9B-XCST-021

XBP9B-XCST-021概述

    # XBee-PRO 900HP/XSC RF Modules 技术手册

    产品简介


    产品类型与功能
    XBee-PRO 900HP/XSC RF Modules 是一款高度集成的无线射频模块,主要通过 XStream 兼容(XSC)和 900HP 协议提供无线通信服务。这些模块支持低功耗、高性能无线网络连接,适合嵌入式设备用于各种应用场合。
    主要功能
    - 提供点对点、点对多点和网状网络拓扑结构的无线连接。
    - 支持高达 200 kb/s 的高数据速率。
    - 可编程硬件平台,内置低功耗微控制器和专用射频收发器。
    - 提供多种工作模式(如透明模式、API 模式、睡眠模式等),以满足不同的应用场景需求。
    应用领域
    - 智能家居系统。
    - 工业自动化和物联网设备。
    - 农业监测与远程控制。
    - 能源管理与能源计量。
    - 医疗设备和健康监测。

    技术参数


    以下是根据技术手册提取的主要技术参数:
    | 参数 | 值 |

    | 理想视距传输范围 | 10 kb/s:9 英里(15.5 km);
    200 kb/s:4 英里(6.5 km) |
    | 发射功率输出 | 24 dBm(250 mW) |
    | 射频数据速率(高) | 200 kb/s |
    | 射频数据速率(低) | 10 kb/s |
    | 串行接口数据速率 | 9600-230400 波特率 |
    | 通用 I/O 引脚数量 | 10 |
    | 供电电压 | 3.0V 至 3.6V |
    | 睡眠模式支持 | 多种异步和同步睡眠模式 |

    产品特点和优势


    特点
    1. 高度集成化设计,集成了强大的 ARM 微处理器和高性能射频收发器。
    2. 提供灵活的工作模式,如透明模式和 API 模式,适应复杂的应用场景。
    3. 支持 XStream 和 900HP 协议,确保与现有系统的良好兼容性。
    4. 集成多种智能电源管理功能,可大幅降低功耗。
    优势
    - 高可靠性:基于点对点和点对多点网络架构,确保数据传输的稳定性和高效性。
    - 易于集成:提供全面的技术文档和支持工具,便于开发者快速集成到应用中。
    - 灵活性强:可根据具体需求定制硬件配置和固件。

    应用案例和使用建议


    应用案例
    1. 智能家居系统:通过 XBee-PRO 模块实现灯光、空调、窗帘等设备的无线控制。
    2. 工业自动化:适用于工厂设备的状态监控和远程控制。
    3. 农业监测:部署无线传感器节点,实时采集土壤湿度、温度等数据。
    使用建议
    1. 在高干扰环境中,应选择更复杂的加密算法以增强安全性。
    2. 在使用睡眠模式时,需合理设置唤醒周期,避免因过短导致电池消耗过高。
    3. 对于高精度测量场景,可结合多次传输机制提升数据准确性。

    兼容性和支持


    兼容性
    - 模块与现有的 9XStream 设备兼容,同时也支持 900HP 协议。
    - 提供丰富的 GPIO 和 I/O 端口,易于与外围设备对接。
    支持
    - Digi 提供完善的技术支持,可通过电话 (+1 952.912.3444) 或官方网站获取帮助。
    - 用户可以通过电子邮件(techcomm@digi.com)反馈意见,直接参与产品改进。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 确认供电电压是否符合要求,检查接线是否正确。 |
    | 数据传输延迟较高 | 优化协议设置,减少不必要的传输步骤。 |
    | 模块频繁进入睡眠模式 | 调整睡眠参数,延长唤醒间隔时间。 |

    总结和推荐


    综合评估
    XBee-PRO 900HP/XSC RF Modules 提供了卓越的无线通信性能、灵活的可编程能力以及强大的兼容性,非常适合需要稳定无线连接的应用场景。其低功耗设计和丰富的配置选项使其成为物联网和工业自动化领域的理想选择。
    推荐结论
    强烈推荐使用此模块,尤其是在需要高可靠性、灵活性和易用性的项目中。对于初次使用者,建议结合官方提供的完整文档和技术支持快速上手。

    此手册内容旨在为开发者提供全面的产品信息和技术指导,助力项目成功实施。

XBP9B-XCST-021参数

参数
发射电流 215mA
发射功率 -
数据速率 10Kbps
芯片平台 ADF7023
灵敏度 -109dBm
频段 -
调制方式 FHSS
天线形式 不包括,RP-SMA
工作电压 2.4V~3.6V
功耗 -
接收电流 26mA
安装方式 通孔安装
零件状态 在售
包装方式 散装

XBP9B-XCST-021厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-XCST-021数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XBP9B-XCST-021 XBP9B-XCST-021数据手册

XBP9B-XCST-021封装设计

查看详情并下载
Symbol
Footprint
3D Model
