XB2B-WFPS-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: 16QAM,64QAM,BPSK,CCK,DSSS,OFDM,QPSK 100mA 309mA 72Mbps -93dBm 3.14V 集成式,跟踪 贴片安装
供应商型号: 602-1369-ND
供应商: Digi-Key
标准整包数: 1

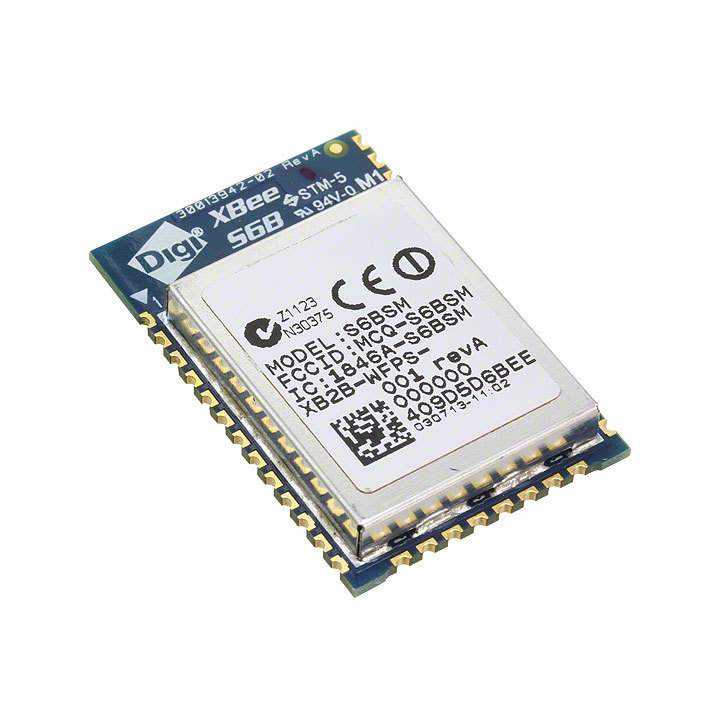

DIGI INTERNATIONAL 射频模块 XB2B-WFPS-001

XB2B-WFPS-001概述

    Digi XBee Wi-Fi 嵌入式无线模块技术手册

    1. 产品简介


    Digi XBee Wi-Fi 是一款专为物联网(IoT)设计的嵌入式无线模块,具备802.11 b/g/n标准的Wi-Fi通信能力。它旨在简化串行到IP的连接过程,提供低功耗、低成本且易于配置的无线连接解决方案。这种模块被广泛应用于能源管理、过程自动化、工厂自动化、无线传感器网络以及智能资产管理等领域。

    2. 技术参数


    - 数据接口:UART最高可达1 Mbps,SPI最高可达6 Mbps
    - 配置方法:API或AT命令
    - 频率范围:ISM 2.4 GHz
    - 模拟输入:4个(12位)
    - 数字I/O:10个
    - 形式因素:通孔式、表面贴装式
    - 天线选项:通孔式:PCB(内置)、U.FL、RPSMA、集成导线;SMT:PCB(内置)、U.FL、RF焊盘
    - 工作温度:-30°C 至 +85°C
    - 尺寸(通孔式):2.438 cm x 3.294 cm;(SMT):2.20 cm x 3.40 cm x 0.30 cm
    - 安全协议:WPA-PSK、WPA2-PSK 和 WEP
    - 信道数量:13个
    - 无线局域网标准:802.11b/g/n
    - 数据速率:1 Mbps 至 72 Mbps
    - 调制方式:802.11b:CCK、DSSS;802.11g/n:OFDM带BPSK、QPSK、16-QAM、64-QAM
    - 发射功率:最高可达+16 dBm(欧洲/澳大利亚/巴西为+13 dBm)
    - 接收灵敏度:-93 dBm 至 -71 dBm
    - 供电电压:3.14 VDC 至 3.46 VDC
    - 发射电流:最高可达309 mA
    - 接收电流:100 mA
    - 待机电流:<6 µA @ 25°C

    3. 产品特点和优势


    Digi XBee Wi-Fi 模块具备多项独特功能和优势:
    - 远程管理:通过原生的Digi Remote Manager集成实现数据采集和设备管理。
    - 集成简单:硬件和软件完整的模块可以轻松加入现有的802.11 b/g/n (Wi-Fi)基础设施。
    - 灵活多变:共享常见的Digi XBee外形因子,允许OEM支持多种无线协议。
    - 低功耗:支持低功耗睡眠模式,待机电流低于6 µA。
    - 高速传输:过空数据速率高达72 Mbps。
    - 简便配置:支持Soft AP和Wi-Fi Protected Setup (WPS)等多种简易配置方法。

    4. 应用案例和使用建议


    Digi XBee Wi-Fi 模块广泛应用于多个行业场景,例如能源管理、过程自动化、工厂自动化、无线传感器网络及智能资产管理等。
    - 能源管理:通过嵌入式Wi-Fi模块连接储罐超声波传感器,实现实时监控和数据传输。
    - 无线传感器网络:连接各种传感器节点,构建分布式监测系统。
    - 工厂自动化:用于生产设备状态监控和远程控制,提升生产效率。
    使用建议:
    - 在选择模块时,根据具体应用需求挑选合适的天线类型(如U.FL、RPSMA等)。
    - 考虑在设备中采用低功耗睡眠模式以延长电池寿命。
    - 使用AT命令进行基本配置,对于复杂需求则利用API进行更精细的调整。

    5. 兼容性和支持


    - 兼容性:该模块与其他Digi XBee模块共享相同的外形因子,可以作为替换使用。
    - 支持和服务:Digi International提供全面的技术支持和全球范围内的客户服务,确保用户获得最佳体验。

    6. 常见问题与解决方案


    - 问题:如何设置模块以连接到现有Wi-Fi网络?
    - 解决方法:使用Soft AP模式或者Wi-Fi Protected Setup (WPS) 进行配置。
    - 问题:模块无法正常接收信号怎么办?
    - 解决方法:检查接收灵敏度是否合适,必要时更换天线。

    7. 总结和推荐


    综上所述,Digi XBee Wi-Fi 嵌入式无线模块凭借其强大的功能、卓越的兼容性以及出色的支持服务,在各类应用中展现出极高的实用价值和市场竞争力。推荐所有需要稳定、可靠、易用的Wi-Fi连接解决方案的开发者和制造商选用此模块。

XB2B-WFPS-001参数

参数
接收电流 100mA
芯片平台 -
发射电流 309mA
发射功率 -
功耗 -
调制方式 16QAM,64QAM,BPSK,CCK,DSSS,OFDM,QPSK
数据速率 72Mbps
频段 -
灵敏度 -93dBm
天线形式 集成式,跟踪
工作电压 3.14V
安装方式 贴片安装
零件状态 在售
包装方式 散装

XB2B-WFPS-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB2B-WFPS-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB2B-WFPS-001 XB2B-WFPS-001数据手册

XB2B-WFPS-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
