XB3-24Z8PT

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 15mA 135mA 250Kbps -103dBm 2.1V Integrated,Trace EFR32MG 通孔安装
供应商型号: SYE-XB3-24Z8PT
供应商: 海外现货
标准整包数: 1

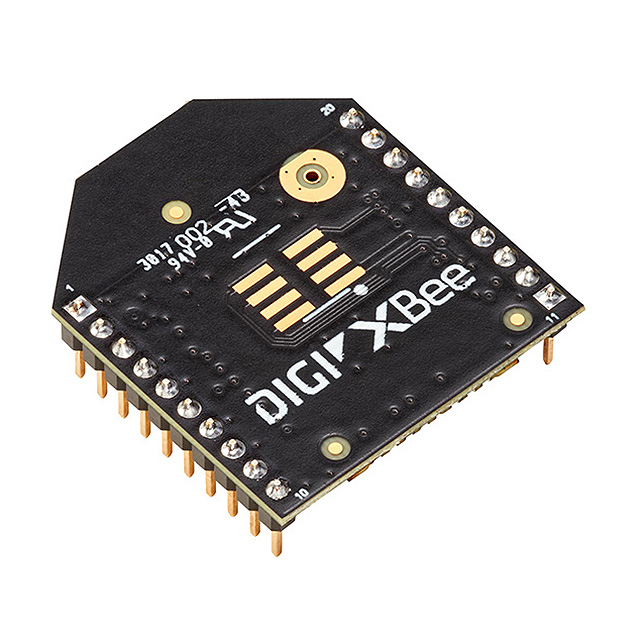

DIGI INTERNATIONAL 射频模块 XB3-24Z8PT

XB3-24Z8PT概述

    Digi XBee3 ZigBee 3.0 无线模块技术手册解析

    1. 产品简介


    Digi XBee3 ZigBee 3.0 是一款高性能、低功耗的无线通信模块,专为物联网(IoT)设计。它提供多协议支持,包括ZigBee 3.0、802.15.4、DigiMesh和蓝牙低功耗(BLE),能够满足建筑自动化、智能能源、健康监测、智能照明等多种垂直市场的应用需求。凭借其紧凑的设计、灵活的配置选项和强大的安全特性,该模块成为设计师、OEM厂商和解决方案提供商的理想选择。

    2. 技术参数


    | 参数类别 | 具体描述 |

    | 芯片组 | Silicon Labs EFR32MG SoC |
    | 数据速率 | RF:250 kbps;串行:高达1 Mbps |
    | 室内/城市范围 | 高达200英尺(60米);最高可达300英尺(90米) |
    | 户外/视距范围 | 高达4000英尺(1200米);最高可达2英里(3200米) |
    | 发射功率 | +8 dBm;+19 dBm |
    | 接收灵敏度 | -103 dBm |
    | 接口 | UART、SPI、I²C |
    | 配置方式 | API或AT命令,本地或过空中(OTA) |
    | 频率带宽 | ISM 2.4 GHz |
    | 外形尺寸 | 微型、通孔、表面贴装 |
    | 抗干扰能力 | DSSS(直接序列扩频) |
    | ADC输入 | 4个10位ADC输入 |
    | 数字I/O | 15个 |
    | 天线选项 | 通孔:PCB天线、U.FL连接器、RPSMA连接器;表面贴装:RF焊盘、PCB天线、U.FL连接器;微型:U.FL天线、RF焊盘、芯片天线 |
    | 工作温度 | -40°C 至 +85°C |
    | 存储容量 | 1 MB Flash / 128 KB RAM(其中32 KB可用于MicroPython) |
    | CPU时钟速度 | 最高可达40 MHz |
    | 网络协议 | ZigBee 3.0 |
    | 加密方式 | 128/256位AES |
    | 电源电压 | 2.1至3.6伏特 |

    3. 产品特点和优势


    - 多功能集成:集成了多种无线协议,支持ZigBee 3.0、802.15.4、DigiMesh和BLE,满足多样化需求。
    - 高安全性:采用Digi TrustFence®技术,内置超过175项安全措施,保护设备免受新型及新兴网络威胁。
    - 易编程性:通过MicroPython简化开发过程,无需额外微控制器即可创建智能终端节点。
    - 灵活的天线选择:提供多种天线配置以适应不同应用场景。
    - 卓越的性能:支持长距离传输和低功耗操作,适合各类复杂环境下的部署。

    4. 应用案例和使用建议


    Digi XBee3 ZigBee 3.0 广泛应用于智能家居、工业自动化等领域。例如,在智能照明系统中,它可以作为网关节点协调多个传感器和执行器之间的通信。对于初次使用者,建议从简单的应用场景入手,如温湿度监控或灯光控制,并逐步过渡到更复杂的多节点网络架构。

    5. 兼容性和支持


    Digi XBee3 ZigBee 3.0 可与其他Digi产品无缝协作,包括Digi Remote Manager® 和Digi XCTU软件工具。此外,Digi提供了全球范围内的技术支持和服务保障,确保客户可以无忧使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 确认供电电压是否符合要求(2.1-3.6V)。如果问题依旧,请检查硬件连接。 |
    | 数据传输不稳定 | 检查天线安装是否正确,调整天线方向或更换合适类型的天线。 |
    | 安全性设置失败 | 使用Digi XCTU重新初始化模块的安全配置。 |

    7. 总结和推荐


    Digi XBee3 ZigBee 3.0 是一款功能强大且易于使用的无线模块,适用于各种物联网应用场景。其紧凑的设计、强大的安全性以及灵活的编程环境使其在市场上具有显著的竞争优势。强烈推荐给需要高效、可靠无线连接解决方案的企业和个人。

XB3-24Z8PT参数

参数
灵敏度 -103dBm
天线形式 Integrated,Trace
发射电流 135mA
工作电压 2.1V
调制方式 DSSS
接收电流 15mA
数据速率 250Kbps
频段 -
发射功率 -
功耗 -
芯片平台 EFR32MG
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XB3-24Z8PT厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8PT数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8PT XB3-24Z8PT数据手册

XB3-24Z8PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
