XB3-24Z8CM

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: Zigbee模組-802.15.4 XBee3PRO,2.4 GhzZB 3.0, Chip Ant, MMT
供应商型号: SYE-XB3-24Z8CM
供应商: 海外现货
标准整包数: 1

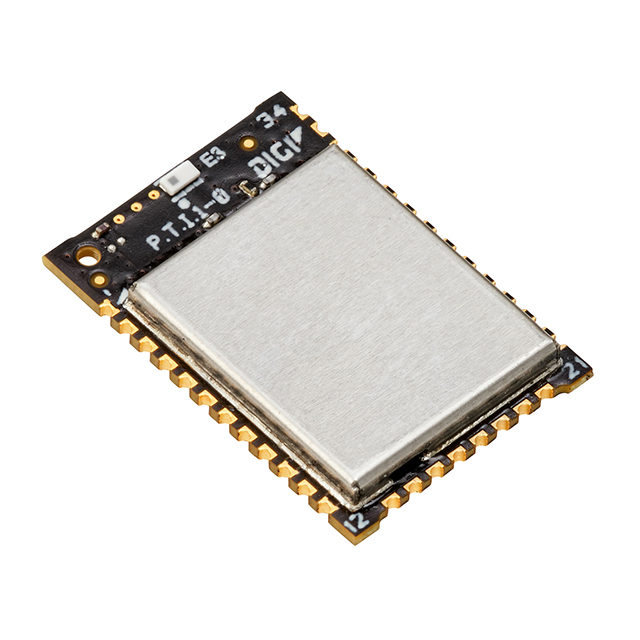

DIGI INTERNATIONAL 射频模块 XB3-24Z8CM

XB3-24Z8CM概述

    电子元器件产品技术手册:Digi XBee3 ZigBee 3.0

    产品简介


    Digi XBee3 ZigBee 3.0 是一款紧凑型、低功耗的无线模块,专为各种垂直市场设计,如建筑自动化、智能能源、数字健康和智能照明等。这款模块能够加速设计师、原始设备制造商(OEM)和解决方案提供商的产品上市时间,提供快速的无线连接能力和易于添加的功能。通过使用行业领先的预认证技术,Digi XBee3 ZigBee 3.0 支持多种频率和无线协议的切换,适用于广泛的物联网应用。

    技术参数


    - 芯片组: Silicon Labs EFR32MG SoC
    - 数据速率:
    - 射频: 250 kbps
    - 串行: 高达 1 Mbps
    - 室内/城市范围: 最高达 200 英尺(60 米),最高可达 300 英尺(90 米)
    - 户外/射频视线范围: 最高达 4000 英尺(1200 米),最高可达 2 英里(3200 米)
    - 传输功率:
    - +8 dBm
    - +19 dBm
    - 接收灵敏度: -103 dBm(正常模式)
    - 串行数据接口: UART, SPI, I²C
    - 配置方法: API 或 AT 命令,本地或过空中(OTA)
    - 频率带宽: ISM 2.4 GHz
    - 形式因子: 微型,通孔,表面贴装
    - 抗干扰性: 直接序列扩频(DSSS)
    - 模数转换输入: 4 个 10 位模数转换输入
    - 数字 I/O: 15 个
    - 天线选项:
    - 通孔: PCB 天线、U.FL 连接器、RPSMA 连接器
    - 表面贴装: RF 垫、PCB 天线、U.FL 连接器
    - 微型: U.FL 天线、RF 垫、芯片天线
    - 工作温度范围: -40°C 至 +85°C
    - 尺寸:
    - 通孔: 0.960 x 1.087 英寸(2.438 x 2.761 cm)
    - 表面贴装: 0.866 x 1.33 x 0.120 英寸(2.199 x 3.4 x 0.305 cm)
    - 微型: 0.533 x 0.76 x 0.087 英寸(13 x 19 x 2 毫米)

    产品特点和优势


    - 紧凑和便携: 仅 13 mm x 19 mm 的微型形式因子,非常适合紧凑型应用。
    - 灵活性: 单一模块支持多种协议(包括 ZigBee、802.15.4、DigiMesh 和 BLE),可通过 Digi XCTU 配置。
    - 可编程性: 支持 MicroPython 编程,无需外部微控制器即可创建智能端节点。
    - 安全性: 采用 Digi TrustFence® 安全功能,使用超过 175 种控制措施保护设备免受新旧网络威胁。
    - 远程管理: 可通过简单的中央平台 Digi Remote Manager® 进行配置和控制。

    应用案例和使用建议


    - 智能照明: 利用 ZigBee Mesh 网络技术,实现远程控制和传感器集成,提高能效。
    - 智能能源管理: 通过低功耗无线通信,实现能源消耗的实时监测和管理。
    - 建筑自动化: 集成温度传感器和蓝牙低功耗技术,实现楼宇系统的智能化控制。
    使用建议:
    - 在部署时考虑实际环境因素对信号覆盖的影响,合理选择天线类型。
    - 利用 Digi XCTU 软件工具进行高效配置和测试。
    - 考虑到安全需求,确保所有配置都经过 Digi TrustFence® 的安全验证。

    兼容性和支持


    - 兼容性: 支持与 Digi XBee 适配器、软件和其他相关产品的无缝集成。
    - 支持和维护: Digi 提供全面的技术支持和行业领先的保修服务,确保客户获得最佳体验。

    常见问题与解决方案


    - Q: 传输距离不足?
    - A: 检查天线位置和方向,确保没有遮挡物影响信号传播。调整发射器和接收器的高度,以获得更好的视距。
    - Q: 设备无法正常连接?
    - A: 确认频率设置正确,检查天线连接情况,确保 Digi XCTU 软件中的配置正确无误。
    - Q: 安全性问题?
    - A: 使用 Digi TrustFence® 安全功能进行全面的安全配置和监控,确保设备不受网络攻击。

    总结和推荐


    Digi XBee3 ZigBee 3.0 是一款高度集成、灵活且安全的无线模块,适用于多种物联网应用。其紧凑的设计、强大的可编程性和内置的安全功能使其成为市场上极具竞争力的产品。强烈推荐给需要高性能无线连接和安全性的开发者和企业。

XB3-24Z8CM参数

参数
芯片平台 EFR32MG
功耗 -
频段 -
灵敏度 -103dBm
发射电流 135mA
接收电流 15mA
工作电压 2.1V
发射功率 -
调制方式 DSSS
天线形式 Integrated,Chip
数据速率 250Kbps
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XB3-24Z8CM厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB3-24Z8CM数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB3-24Z8CM XB3-24Z8CM数据手册

XB3-24Z8CM封装设计

查看详情并下载
Symbol
Footprint
3D Model
