XBP9B-DMST-002

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: FHSS 44mA 229mA 200Kbps -110dBm 2.1V Antenna Not Included,RP-SMA ADF7023 通孔安装
供应商型号: SYE-XBP9B-DMST-002
供应商: 海外现货
标准整包数: 1

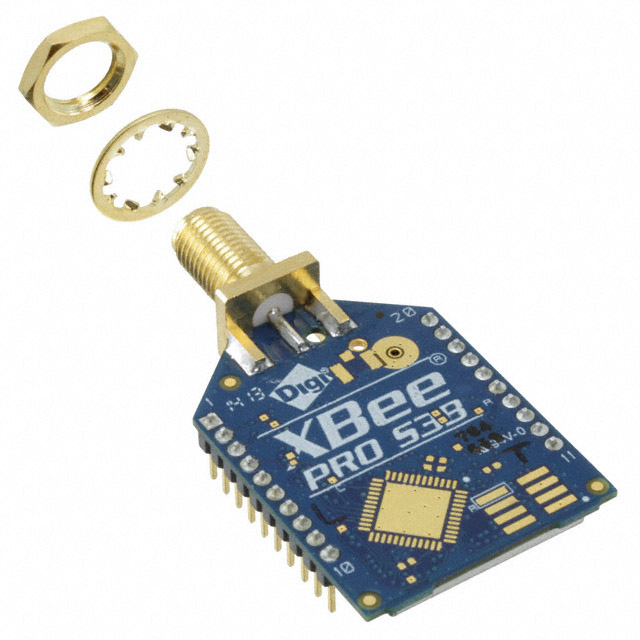

DIGI INTERNATIONAL 射频模块 XBP9B-DMST-002

XBP9B-DMST-002概述

    # XBee-PRO 900HP/XSC RF Modules 技术手册解读

    产品简介


    基本介绍
    XBee-PRO 900HP/XSC RF Modules 是一款嵌入式无线射频模块,主要用于无线传感网络和物联网(IoT)应用。其核心硬件基于 XBee-PRO S3B 平台,支持 900MHz 频段的无线通信。该模块通过其集成的微控制器和射频芯片提供无线数据传输能力,非常适合用于点对点和点对多点网络构建。它能支持高达 1,000 节点的网络规模,是大规模 IoT 应用的理想选择。
    主要功能
    - 无线通信:提供高速和低速数据传输模式,速率可达 10kb/s 至 200kb/s。
    - 低功耗设计:支持多种节能模式以延长电池寿命。
    - 可编程接口:兼容 API 模式,支持灵活的远程控制和配置。
    - 兼容性强:支持 XStream 兼容的 XSC 协议和更高效的 900HP 协议。
    应用领域
    XBee-PRO 900HP/XSC RF Modules 广泛应用于工业自动化、农业监控、能源管理、智能城市和家庭自动化等领域。此外,它们还支持 DigiMesh 网络协议,特别适合需要高可靠性和低延迟的应用场景。

    技术参数


    以下是根据手册提取的技术规格和性能参数:
    电气特性
    - 传输功率输出:24 dBm(250 mW),可软件选择。
    - 无线数据速率:低速模式下 10 kb/s;高速模式下 200 kb/s。
    - 工作电压范围:3.0V 至 3.6V。
    工作环境
    - 温度范围:-40°C 至 +85°C。
    - 环境适应性:防水、防尘,满足 IP67 标准。
    支持的通信接口
    - 串行接口:支持标准 UART 和 SPI 接口,通信速率可达 230.4 kbps。
    - GPIO 功能:支持多达 14 个 GPIO 引脚,用于外部传感器或设备的连接和控制。
    睡眠模式
    - 提供多种深度睡眠模式,以减少功耗并延长设备使用寿命。
    - 睡眠周期和唤醒时间可通过命令进行配置。

    产品特点和优势


    独特功能
    1. 高性能射频:能够在复杂环境中提供稳定且可靠的通信。
    2. 灵活配置:支持多种通信协议(XSC 和 900HP),易于与现有系统集成。
    3. 高效节能:支持低功耗模式,延长设备运行时间。
    4. 远程管理和诊断:通过 API 和 AT 命令实现设备远程配置和状态监控。
    市场竞争力
    XBee-PRO 900HP/XSC RF Modules 在性能和功能上都具有显著优势,能够为用户提供高性价比的无线通信解决方案。其广泛的应用范围和强大的扩展能力使其成为 IoT 领域的首选产品之一。

    应用案例和使用建议


    应用场景
    1. 智能家居:通过模块构建无线传感器网络,实时监测温度、湿度和烟雾浓度。
    2. 工业自动化:在恶劣环境中部署传感器节点,用于监控机器运行状态。
    3. 智能农业:通过模块实现农田的灌溉系统和气象站的无线互联。
    使用建议
    - 在部署模块时,确保发射端和接收端之间的无线信号不受干扰,建议采用 2.1 dB 的双极天线。
    - 根据具体应用需求调整数据传输速率和睡眠模式,以优化能耗和通信效率。

    兼容性和支持


    兼容性
    XBee-PRO 900HP/XSC RF Modules 支持广泛的硬件和软件平台,可与其他主流设备无缝对接。此外,其 XStream 兼容性使得向旧网络迁移变得更加简单。
    厂商支持
    Digi 提供全面的技术支持,包括在线文档、FAQ 和电话咨询服务。用户可通过访问官网获取最新的固件更新和技术资料。

    常见问题与解决方案


    问题 1:模块无法正常启动
    - 解决方法:检查供电电压是否在规定范围内,确保模块正确插入电路板。
    问题 2:通信中断频繁
    - 解决方法:调整网络拓扑结构或增加节点间的信号强度。
    问题 3:数据传输错误
    - 解决方法:确认通信速率与设备支持的速率一致,检查是否有外部干扰。

    总结和推荐


    综合评估
    XBee-PRO 900HP/XSC RF Modules 是一款高度集成且功能强大的无线通信模块。其出色的性能、灵活的配置选项和广泛的应用场景使其成为许多领域的理想选择。
    推荐结论
    强烈推荐这款模块用于需要高性能、可靠性和灵活性的无线通信项目。无论是个人开发者还是企业级应用,都能从中受益匪浅。

XBP9B-DMST-002参数

参数
调制方式 FHSS
芯片平台 ADF7023
天线形式 Antenna Not Included,RP-SMA
工作电压 2.1V
接收电流 44mA
发射电流 229mA
频段 -
发射功率 -
数据速率 200Kbps
功耗 -
灵敏度 -110dBm
安装方式 通孔安装
零件状态 在售
包装方式 散装

XBP9B-DMST-002厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-DMST-002数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XBP9B-DMST-002 XBP9B-DMST-002数据手册
