XB24CAWIT-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 31mA 45mA 1Mbps -102dBm 2.1V Integrated,Wire Antenna EM357 通孔安装
供应商型号: SYE-XB24CAWIT-001
供应商: 海外现货
标准整包数: 1

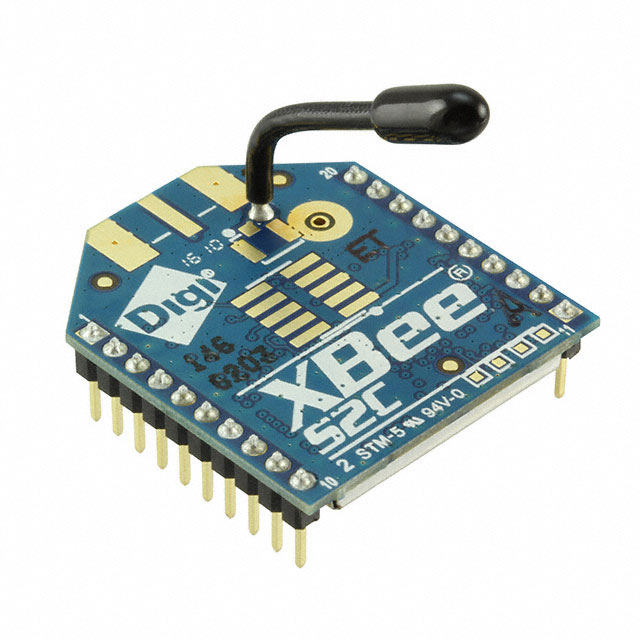

DIGI INTERNATIONAL 射频模块 XB24CAWIT-001

XB24CAWIT-001概述

    XBee/XBee-PRO S2C 802.15.4 RF Module: A Comprehensive Overview

    1. 产品简介


    XBee/XBee-PRO S2C 802.15.4 RF模块是一种嵌入式无线连接解决方案,适用于各种设备。这些模块采用IEEE 802.15.4网络协议,提供快速点对多点或点对点网络连接,特别适合需要低延迟和可预测通信时间的高吞吐量应用。模块分为两种封装:通孔(TH)和表面贴装(SMT)。SMT封装适合大批量生产,而TH封装则更适合原型设计和小批量生产。

    2. 技术参数


    以下是XBee/XBee-PRO S2C 802.15.4 RF模块的技术规格和性能参数:
    | 规格 | XBee 值 | XBee-PRO 值 |
    |
    | 室内/城市范围 | 最高200英尺 | 最高300英尺 |
    | 室外RF视距范围 | 最高4000英尺 | 最高2英里 |
    | 发射功率输出 | 6.3毫瓦(8 dBm),默认开启Boost模式 | 63毫瓦(18 dBm) |
    | RF数据率 | 250,000 b/s | 250,000 b/s |
    | 最大数据吞吐量 | 最高96,000 b/s | 最高96,000 b/s |
    | UART接口数据速率 | 1200 b/s至250,000 b/s | 1200 b/s至250,000 b/s |
    | SPI数据速率 | 最高5Mb/s(突发模式) | 最高5Mb/s(突发模式) |
    | 接收灵敏度 | -102 dBm(Boost模式), -100 dBm(正常模式) | -101 dBm |

    3. 产品特点和优势


    XBee/XBee-PRO S2C 802.15.4 RF模块具有以下显著特点和优势:
    - 低功耗:该模块能在低电压下运行,提供可靠的数据传输,适用于电池供电的应用。
    - 高可靠性:通过硬件设计和软件控制确保数据的稳定传输,支持多种通信模式。
    - 灵活的封装选择:提供通孔和表面贴装两种封装方式,适用于不同的生产和设计需求。
    - 强大的兼容性:与旧款模块兼容,便于系统升级和扩展。
    - 丰富的接口支持:支持UART和SPI串行连接,方便集成到各种系统中。

    4. 应用案例和使用建议


    XBee/XBee-PRO S2C 802.15.4 RF模块广泛应用于物联网(IoT)、工业自动化、智能家居等领域。例如,在智能建筑中,可以用于传感器数据采集和设备控制。使用建议如下:
    - 网络配置:根据具体应用场景选择合适的网络配置模式(如点对多点或点对点)。
    - 电源管理:考虑使用节能模式以延长电池寿命,特别是在电池供电的应用中。
    - 天线选择:根据应用场景选择合适的天线类型,以优化信号覆盖范围。

    5. 兼容性和支持


    - 兼容性:XBee/XBee-PRO S2C 802.15.4 RF模块与各种设备和平台兼容,支持多种通信标准。
    - 支持服务:Digi公司提供多种技术支持计划和服务包,包括电话支持和在线帮助文档。用户可以通过官网获取更多支持信息。

    6. 常见问题与解决方案


    - 问题1:如何进行固件更新?
    解决方案:使用XBee Network Assistant工具进行OTA固件更新。
    - 问题2:接收不到数据包怎么办?
    解决方案:检查接收设备的地址设置是否正确,确认天线和通信距离是否合理。
    - 问题3:通信速率过慢怎么办?
    解决方案:调整UART接口的数据速率,优化数据帧结构以提高通信效率。

    7. 总结和推荐


    XBee/XBee-PRO S2C 802.15.4 RF模块是一款高度可靠的无线通信解决方案,适用于多种工业和商业应用。它具备低功耗、高可靠性和多种接口支持等特点,非常适合需要长距离、低延迟通信的场景。强烈推荐给那些寻求高效、可靠无线连接的开发者和工程师。

XB24CAWIT-001参数

参数
灵敏度 -102dBm
天线形式 Integrated,Wire Antenna
发射功率 -
功耗 -
工作电压 2.1V
发射电流 45mA
芯片平台 EM357
频段 -
数据速率 1Mbps
接收电流 31mA
调制方式 DSSS
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 托盘

XB24CAWIT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CAWIT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB24CAWIT-001 XB24CAWIT-001数据手册

XB24CAWIT-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
