XB24CDMSIT-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 31mA 45mA 250Kbps -102dBm 2.1V Antenna Not Included,RP-SMA EM357 通孔安装
供应商型号: SYE-XB24CDMSIT-001
供应商: 海外现货
标准整包数: 1

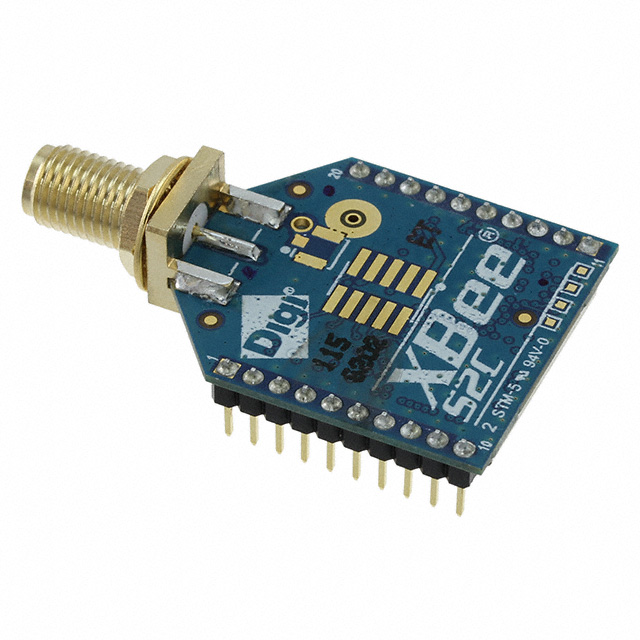

DIGI INTERNATIONAL 射频模块 XB24CDMSIT-001

XB24CDMSIT-001概述

    # Digi XBee S2C DigiMesh 2.4 Embedded RF Modules 技术手册

    产品简介


    Digi XBee S2C DigiMesh 2.4 嵌入式 RF 模块是一款全球部署的无线通信模块,采用 2.4 GHz 频段实现高效能的短距离和长距离通信。其核心优势在于提供灵活且强大的 DigiMesh 网络协议,该协议基于 802.15.4 的专有技术,为用户提供高度可靠的网络连接和扩展能力。Digi XBee S2C 支持多种工作模式(如低功耗版本和功率放大版),适用于物联网设备、工业控制、智能照明、远程监控等广泛应用场景。
    主要功能
    - 全球部署能力:支持 ISM 2.4 GHz 频段,适合世界各地的使用。
    - 多协议支持:可通过 OTA 更新升级到 IEEE 802.15.4 或 ZigBee 协议。
    - 网状拓扑结构:提供自愈功能,确保网络稳定性。
    应用领域
    - 工业自动化
    - 物联网设备
    - 智能家居和楼宇
    - 农业和环境监测
    - 远程医疗和物流跟踪

    技术参数


    以下是 Digi XBee S2C DigiMesh 2.4 模块的关键技术参数和性能指标:
    | 性能参数 | Digi XBee S2C DigiMesh 2.4 | Digi XBee-PRO S2C DigiMesh 2.4 |
    |
    | 数据速率 | 250 kbps (RF),最高可达 1 Mbps | 250 kbps (RF),最高可达 1 Mbps |
    | 室内/城市范围 | 最高 60 米 | 最高 90 米 |
    | 室外/直线范围 | 最高 1200 米 | 最高 3200 米 |
    | 发射功率 | +5 dBm (+3.1 mW),最高 +18 dBm | +8 dBm (+6.3 mW),最高 +18 dBm |
    | 接收灵敏度 | -100 dBm | -101 dBm |
    | 射频芯片组 | Silicon Labs EM357 SoC | Silicon Labs EM357 SoC |
    | 供电电压 | 2.1 至 3.6 VDC | 2.7 至 3.6 VDC |
    | 数据接口 | UART 和 SPI | UART 和 SPI |
    | 操作温度范围 | -40°C 至 +85°C | -40°C 至 +85°C |

    产品特点和优势


    Digi XBee S2C DigiMesh 2.4 模块在设计上具有诸多显著的优势,使其成为嵌入式无线通信领域的理想选择:
    1. 无需配置即可运行:提供开箱即用的 RF 通信能力,降低了开发复杂度。
    2. 兼容性强:具有通用的 Digi XBee 脚印,便于替换和升级。
    3. 强大的网状网络:支持 DigiMesh 自愈网络,增强网络稳定性和容错能力。
    4. 灵活扩展性:可以通过 OTA 进行固件升级,支持多种协议切换。
    5. 丰富的天线选项:支持 PCB 天线、U.FL、RPSMA 等不同形式,满足多样化需求。
    这些特点使得该模块在需要可靠无线通信的场景中脱颖而出。

    应用案例和使用建议


    典型应用案例
    1. 智慧城市:用于智能路灯控制,通过模块构建网状网络,提升管理效率。
    2. 工业自动化:应用于工厂设备的数据采集和实时监控系统。
    3. 农业物联网:通过模块实现温室或农田的环境监测。
    使用建议
    - 优化天线选择:根据实际应用的传输距离和环境选择合适的天线类型。
    - 降低功耗:在电池供电场景下,启用低功耗模式以延长设备寿命。
    - 网络规划:合理设计网络节点布局,避免信号干扰。

    兼容性和支持


    Digi XBee S2C DigiMesh 2.4 模块与 Digi 的其他产品完全兼容,例如 ConnectPort X 网关和 Digi Remote Manager® 平台。此外,Digi 提供全球化的技术支持服务,包括 FCC、IC、RCM 和 TELEC 等多项国际认证,确保产品的合规性和可靠性。

    常见问题与解决方案


    1. 问题:模块无法正常启动
    - 解决方法:检查供电电压是否在 2.1 至 3.6 VDC 范围内,重新接线并确认配置设置正确。

    2. 问题:接收灵敏度下降
    - 解决方法:更换更高增益的天线或调整天线方向以减少障碍物影响。
    3. 问题:网络通信中断
    - 解决方法:检查网络配置是否正确,重启模块或更新固件以恢复通信。

    总结和推荐


    综上所述,Digi XBee S2C DigiMesh 2.4 模块凭借其强大的性能、灵活的配置选项和广泛的应用场景,是嵌入式无线通信的理想选择。它特别适合需要高可靠性、低功耗和强大网状网络的场景。推荐此模块给对性能要求高的开发者和企业用户。
    推荐指数:★★★★★

XB24CDMSIT-001参数

参数
数据速率 250Kbps
天线形式 Antenna Not Included,RP-SMA
调制方式 DSSS
工作电压 2.1V
功耗 -
频段 -
芯片平台 EM357
发射电流 45mA
接收电流 31mA
灵敏度 -102dBm
发射功率 -
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 托盘

XB24CDMSIT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CDMSIT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB24CDMSIT-001 XB24CDMSIT-001数据手册
