首页  >  产品百科  >  XBP9B-XCUT-022

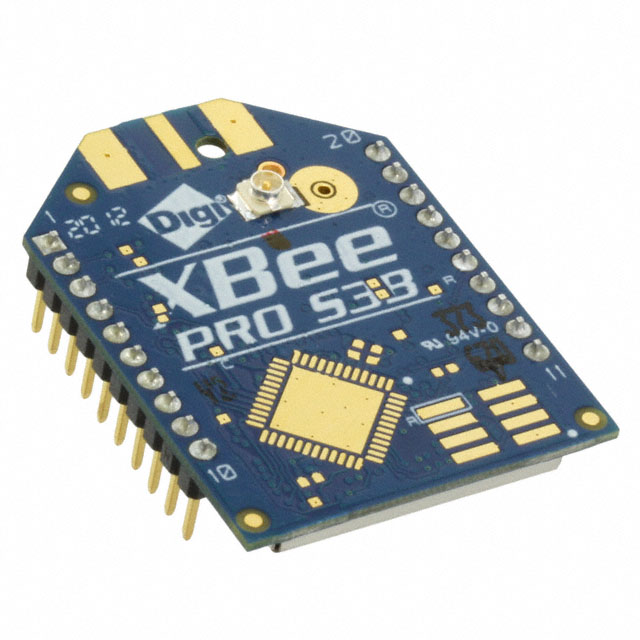

XBP9B-XCUT-022

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: FHSS 26mA 215mA 20Kbps -107dBm 2.4V~3.6V Antenna Not Included,U.FL ADF7023 通孔安装
供应商型号: SYE-XBP9B-XCUT-022
供应商: 海外现货
标准整包数: 1
DIGI INTERNATIONAL 射频模块 XBP9B-XCUT-022

XBP9B-XCUT-022概述

    XBee-PRO 900HP/XSC RF Modules Technical Overview

    1. 产品简介


    XBee-PRO 900HP/XSC RF Modules 是一款专为嵌入式无线通信设计的产品,支持低功耗无线Mesh网络的应用。这些模块提供高达250毫瓦的发射功率,并支持多种数据速率,非常适合点对点、点对多点以及分布式Mesh网络。它们广泛应用于工业自动化、农业监测、智能家居等领域。
    - 产品类型:无线射频模块
    - 主要功能:无线通信、低功耗模式、数据传输
    - 应用领域:工业控制、物联网(IoT)、远程监控、智能农业

    2. 技术参数


    以下是模块的主要技术规格:
    | 参数 | 值 |

    | 理想RF视线距离 | 10kb/s:最高达9英里 (15.5km)
    200kb/s:最高达4英里 (6.5km) |
    | 发射功率输出 | 24dBm (250mW) |
    | RF数据速率(高) | 200kb/s |
    | RF数据速率(低) | 10kb/s |
    | 工作电压 | 3.3V |
    | 接口类型 | UART |
    | UART接口波特率范围 | 9600-230400 |
    | 支持温度范围 | -40°C 至 +85°C |
    工作环境条件:
    - 温度范围:-40°C 至 +85°C
    - 相对湿度:5%-95%,无凝结

    3. 产品特点和优势


    - 高效能:支持高达250mW的发射功率和200kb/s的数据传输速率。
    - 灵活性强:通过软件选择不同的数据速率和工作模式以适应不同的应用场景。
    - 长寿命电池:低功耗模式使设备能够在较低的功耗下运行,适合需要长时间工作的应用场景。
    - 广泛兼容:支持多种网络拓扑结构,如点对点、点对多点及Mesh网络。

    4. 应用案例和使用建议


    XBee-PRO 900HP/XSC RF Modules 常见于工业传感器网络、家庭自动化系统和远程监测系统中。例如,在智能农业领域,可以将多个传感器节点部署在农田中,通过模块收集土壤湿度、温度等信息并发送至中央控制器进行数据分析。
    使用建议:
    - 在部署前需确保所有节点间的视线无障碍,以便获得最佳信号覆盖。
    - 配置合适的传输功率和数据速率以平衡功耗与通信距离。
    - 定期检查模块状态,及时更新固件版本。

    5. 兼容性和支持


    模块支持与多种主控芯片通过UART或SPI接口连接。Digi International 提供详尽的技术文档和支持服务,包括在线帮助文档、技术支持热线及电子邮件反馈机制。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据无法正常接收 | 检查串口配置是否正确;重新启动设备。 |
    | 电池快速耗尽 | 调整睡眠周期设置;降低工作频率。 |
    | 模块频繁掉线 | 增加信号强度或减少周围干扰源。 |

    7. 总结和推荐


    XBee-PRO 900HP/XSC RF Modules 以其强大的性能、灵活的操作模式以及广泛的适用性,在无线通信市场中具有较高的竞争力。对于需要构建稳定可靠无线网络的用户来说,这款产品无疑是一个理想的选择。建议根据具体需求选择合适的硬件平台和预装固件版本,并充分利用官方提供的技术支持资源来最大化发挥其潜力。
    综上所述,强烈推荐使用 XBee-PRO 900HP/XSC RF Modules 来实现高效的无线数据传输解决方案。

XBP9B-XCUT-022参数

参数
频段 -
调制方式 FHSS
发射电流 215mA
功耗 -
芯片平台 ADF7023
接收电流 26mA
发射功率 -
灵敏度 -107dBm
天线形式 Antenna Not Included,U.FL
数据速率 20Kbps
工作电压 2.4V~3.6V
安装方式 通孔安装
零件状态 在售
包装方式 散装

XBP9B-XCUT-022厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XBP9B-XCUT-022数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XBP9B-XCUT-022 XBP9B-XCUT-022数据手册

XBP9B-XCUT-022封装设计

查看详情并下载
Symbol
Footprint
3D Model
