XB24CAPIT-001

产品分类: 射频模块
厂牌: DIGI INTERNATIONAL
产品描述: DSSS 31mA 45mA 1Mbps -102dBm 2.7V Integrated,Trace EM357 通孔安装
供应商型号: SYE-XB24CAPIT-001
供应商: 海外现货
标准整包数: 1

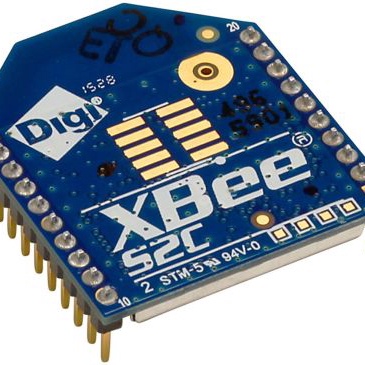

DIGI INTERNATIONAL 射频模块 XB24CAPIT-001

XB24CAPIT-001概述

    XBee/XBee-PRO S2C 802.15.4 RF Module: A Comprehensive Overview

    1. 产品简介


    XBee/XBee-PRO S2C 802.15.4 RF Module 是一款专为无线端点连接而设计的嵌入式解决方案。这些模块采用IEEE 802.15.4网络协议,适用于快速的点对多点或多对多网络。它们适用于需要低延迟和可预测通信时间的高吞吐量应用。此外,这些模块提供低成本、低功耗的无线传感器网络支持,且仅需少量电源即可实现设备间的数据可靠传输。
    该模块适用于多种应用场景,如智能家居系统、工业自动化、远程监控及各种物联网(IoT)应用。

    2. 技术参数


    | 规格 | XBee 值 | XBee-PRO 值 |
    |
    | 工作频率 | ISM 2.4 GHz | ISM 2.4 GHz |
    | 支持通道 | 11 - 26 | 12 - 23 |
    | 工作温度范围 | -40°C 至 85°C (工业级) | -40°C 至 85°C (工业级) |
    | 供电电压 | 2.1 - 3.6 V | 2.7 - 3.6 V |
    | 传输电流(典型值,VCC = 3.3 V) | 45 mA (8 dBm,增强模式)
    33 mA (5 dBm,正常模式) | 120 mA (18 dBm) |
    | 空闲/接收电流(典型值,VCC = 3.3 V) | 31 mA (增强模式)
    28 mA (正常模式) | 31 mA |
    | 待机电流(典型值,25°C) | <1 µA | <1 µA |
    | 性能指标 | XBee 值 | XBee-PRO 值 |
    |
    | 室内/城市范围 | 最远200英尺(60米) | 最远300英尺(90米) |
    | 室外视距范围 | 最远4000英尺(1200米) | 最远2英里(3200米) |
    | 最大传输输出功率 | 6.3 mW (8 dBm),增强模式
    3.1 mW (5 dBm),正常模式 | 63 mW (18 dBm) |
    | RF 数据速率 | 250,000 bps | 250,000 bps |
    | 最大数据吞吐量 | 最高96,000 bps | 最高96,000 bps |
    | UART 接口数据速率 | 1200 bps 至 250,000 bps | 1200 bps 至 250,000 bps |
    | SPI 数据速率 | 最高达5 Mbps(突发模式) | 最高达5 Mbps(突发模式) |
    | 接收灵敏度 | -102 dBm,增强模式
    -100 dBm,正常模式 | -101 dBm |

    3. 产品特点和优势


    - 高效通信能力:采用802.15.4标准,能够支持高速的数据传输,适合多种高带宽需求的应用。
    - 长距离传输:具备出色的室内和室外传输距离,满足广泛的应用需求。
    - 低功耗:具备低功耗特性,特别是在空闲状态下的电流极低,非常适合电池驱动的应用场景。
    - 多通道支持:支持多个频道,提高了通信的灵活性和抗干扰性。
    - 兼容性强:与Legacy 802.15.4模块兼容,便于升级和扩展现有系统。

    4. 应用案例和使用建议


    应用案例:
    1. 智能家居:可用于无线智能插座、照明控制系统等。
    2. 工业自动化:用于传感器网络,监测生产过程中的各种参数。
    3. 远程监控:适用于无人值守的远程设备监测系统,例如农业灌溉系统、环境监测站。
    使用建议:
    - 注意天线选择:根据具体应用场景选择合适的天线,以获得最佳传输效果。
    - 优化通信距离:考虑到信号衰减,建议在可能的情况下增加发射功率或使用更好的天线。
    - 合理规划布局:考虑电磁干扰和障碍物的影响,合理布置发射和接收装置。

    5. 兼容性和支持


    - 兼容性:支持UART和SPI接口,与多种微控制器兼容。
    - 厂商支持:Digi International 提供技术支持和维护服务,可以通过电话或访问其网站获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接失败 | 检查UART/SPI接口设置,确保接线正确。 |
    | 数据丢失 | 尝试提高接收灵敏度或调整天线位置。 |
    | 功耗异常高 | 检查供电电压是否在指定范围内,检查是否有外部干扰。 |

    7. 总结和推荐


    XBee/XBee-PRO S2C 802.15.4 RF Module凭借其出色的通信性能、灵活的应用支持以及广泛的适用性,在无线传感器网络和其他物联网应用中表现出色。推荐在对可靠性和稳定性要求较高的场合使用该产品,尤其是在需要低延迟、高吞吐量的数据传输的应用场景。

XB24CAPIT-001参数

参数
芯片平台 EM357
工作电压 2.7V
数据速率 1Mbps
天线形式 Integrated,Trace
发射电流 45mA
频段 -
接收电流 31mA
发射功率 -
功耗 -
调制方式 DSSS
灵敏度 -102dBm
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 托盘

XB24CAPIT-001厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

XB24CAPIT-001数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 射频模块 DIGI INTERNATIONAL XB24CAPIT-001 XB24CAPIT-001数据手册

XB24CAPIT-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
